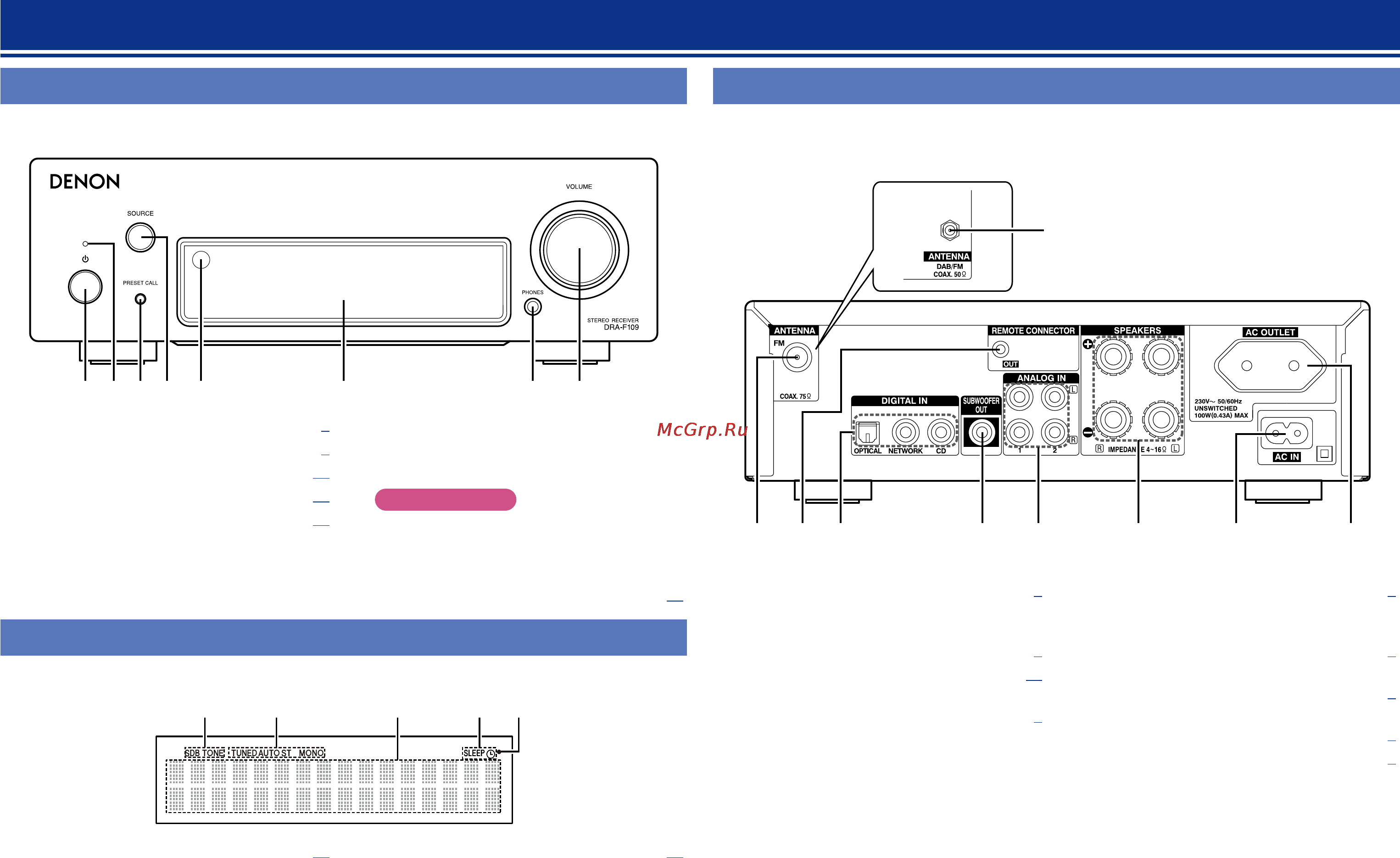

Названия и функции частей устройства
Передняя панель
Информация о кнопках, функции которых здесь не описаны, приведена на страницах, указанных в
круглых скобках ( ).
w rq e yt u i
q К нопка включения/выключения питания (X) ····· (9)
w Индикатор питания ····································· (9)
e К нопка включения тюнера (PRESET CALL) ····· (13)
r Ручка управления SOURCE ······················ (11)
t Приемник сигналов пульта ДУ ················ (26)
y Дисплей
u Гнездо для подключения наушников (PHONES)
При подключении наушников к этому
разъему звук перестанет выводиться через
акустическую систему.
ПРИМЕЧАНИЕ
Чтобы предотвратить ухудшение слуха, не
следует слишком высоко поднимать уровень
громкости при использовании головных
телефонов.
i Ручка управления VOLUME ····················· (11)
Дисплей
Информация о кнопках, функции которых здесь не описаны, приведена на страницах, указанных в
круглых скобках ( ).
q w re t
q Индикаторы настройки тембра ·············· (11)
SDB: Этот индикатор светится при включении
функции динамического увеличения
уровня низких частот (супербас).
TONE:
Этот индикатор светится при регулировке
уровня высоких/низких частот.
w Индикаторы режима работы тюнера ····· (12)
e Информационная панель
Здесь отображается различная информация.
r Индикатор таймера
t Индикатор приема сигнала от пульта ДУ
Задняя панель
Информация о кнопках, функции которых здесь не описаны, приведена на страницах, указанных в
круглых скобках ( ).
te u iyrwq
For UK model only
q
(только в моделях, предназна-ченных для Великобритании)
q Клемма для FM-антенны (ANTENNA)
(только для континентальной модели) ······· (6)
Клемма для DAB/FM-антенны (ANTENNA)
(только в моделях, предназна-ченных для
Великобритании) ·········································· (6)
w Разъем REMOTE CONNECTOR ················· (21)
e Разъем для цифрового звука
(DIGITAL IN) ·················································· (5)
r Гнездо подключения сабвуфера
(SUBWOOFER OUT) ····································· (4)
t Разъемы для подключения источников
звукового сигнала
(ANALOG IN) ················································· (5)
y Клеммы для подключения акустических
систем(SPEAKERS) ······································ (4)
u Разъем для подключения к электросети
(AC IN) ··························································· (7)
i Электрическая розетка (AC OUTLET) ······· (7)
Подготовительные
действия
Действия
ИнформацияИнформация
