4
Подключение компонентов
Дополнительная информация о системном соединении
приводится в разделе “Информация о системных
функциях”“Системные соединения” (vстр.21).
ПРИМЕЧАНИЕ
•Не подключайте шнур питания к розетке до тех пор, пока не
будут выполнены все подключения.
•При выполнении подключений также сверяйтесь с
руководствами по эксплуата-ции других компонентов
•Следите за тем, чтобы каналы были соединены правильно
(левый с левым, пра-вый с правым).
•Не связывайте в один жгут шнур питанияя и соединительные
кабели . Это может привести к появлению помех или шумов.
Кабели, используемые для подключения
Звуковой кабель (в комплект поставки не входит)
Кабель сабвуфера
Кабель акустической
системы
Оптический кабель
Звуковой кабель
R
L
R
L
Коаксиальный
цифровой кабель

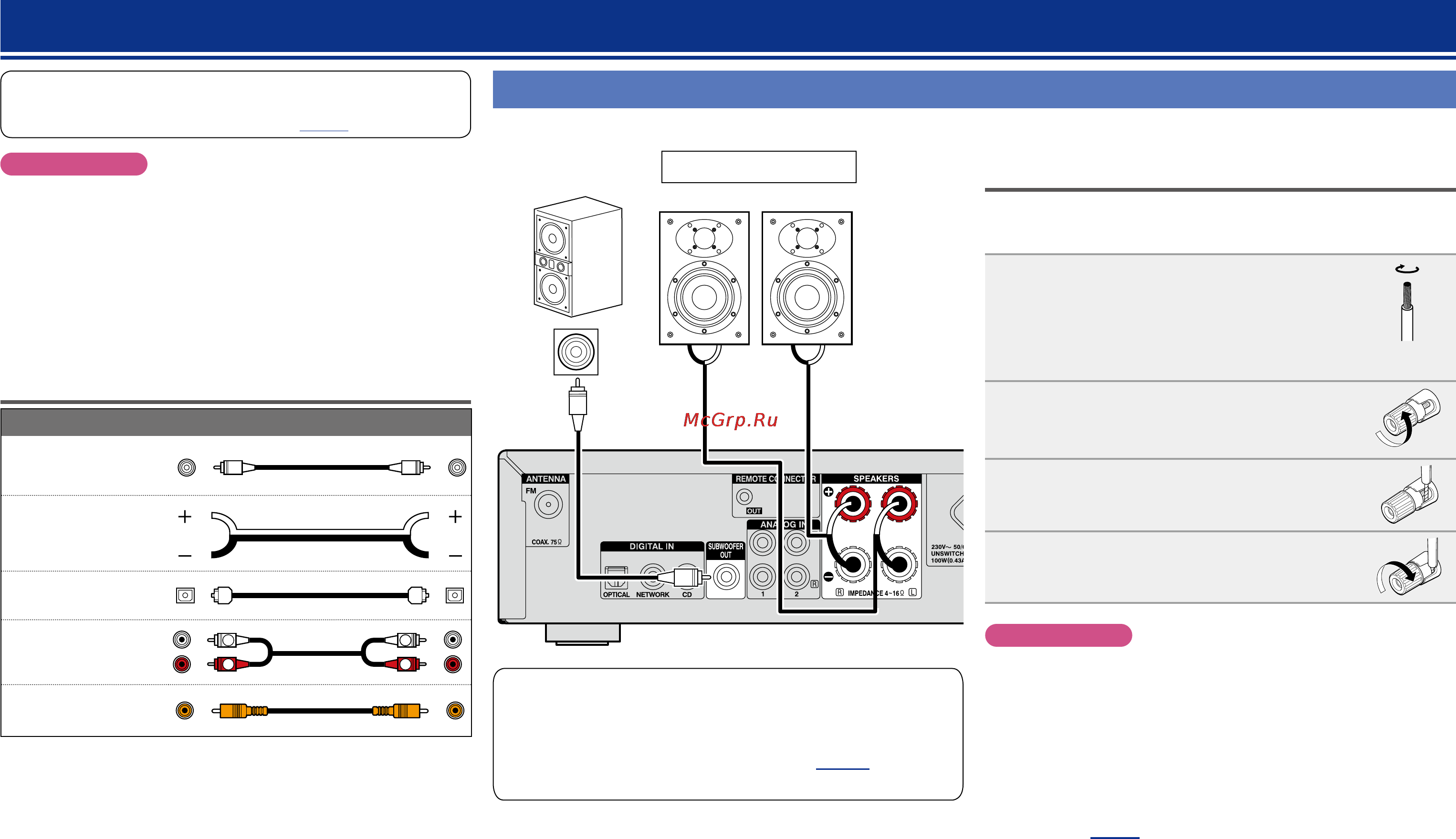

Подсоединение акустической системы
w qw q
(R) (L)
IN
Акустические системы
Сабвуфер со
встроенным
усилителем
При подключении компонента SC-F109 (акустическая
система, про-дается отдельно) рекомендуется использовать
оптимизирующий фильтр ресивера.
При этом выводятся сигналы, настроенные в соответствии со
свойс-твами акустической системы (vстр. 20 “Удобные
функции”).
Подключение кабелей акустических
систем
При подключении акустических систем к ресиверу DRA-F109
тщательно следите за полярностью проводов (+ (красный) и –
(черный)), и не перепутайте левый (L) и правый (R) каналы.
1
О чистите от изоляции (на 10 мм)
кончики кабелей для подключения
акустических систем, затем скру-
тите все жилки провода вместе или
пропаяйте их.
2
О слабьте клемму, вращая ее гайку
против часовой стрелки.
3
В ставьте в клемму оголенный кончик
провода до упора.
4
З ажмите провод, вращая гайку
клеммы по часовой стрелке.
ПРИМЕЧАНИЕ
•Перед подключением акустической системы, отключите
шнур питания устройства из розетки. Выключите сабвуфер.
•Используйте акустические системы (АС) с сопротивлением от
4 до 16 Ом. Если подключить АС с другим сопротивлением,
может сработать система защиты.
•Подключайте акустические кабели так, чтобы провода
не торчали из клемм. Если оголенный провод коснется
металлической поверхности задней панели или возникнет
контакт между клеммами “+” и “-”, срабо-тает защитная
система (vстр.26 “Схема защиты”).
•Не прикасайтесь к акустическим разъемам, когда те находятся
под на-пряжением – это может вызвать удар электрическим
током.
