дИаГРаММа подклЮЧенИя

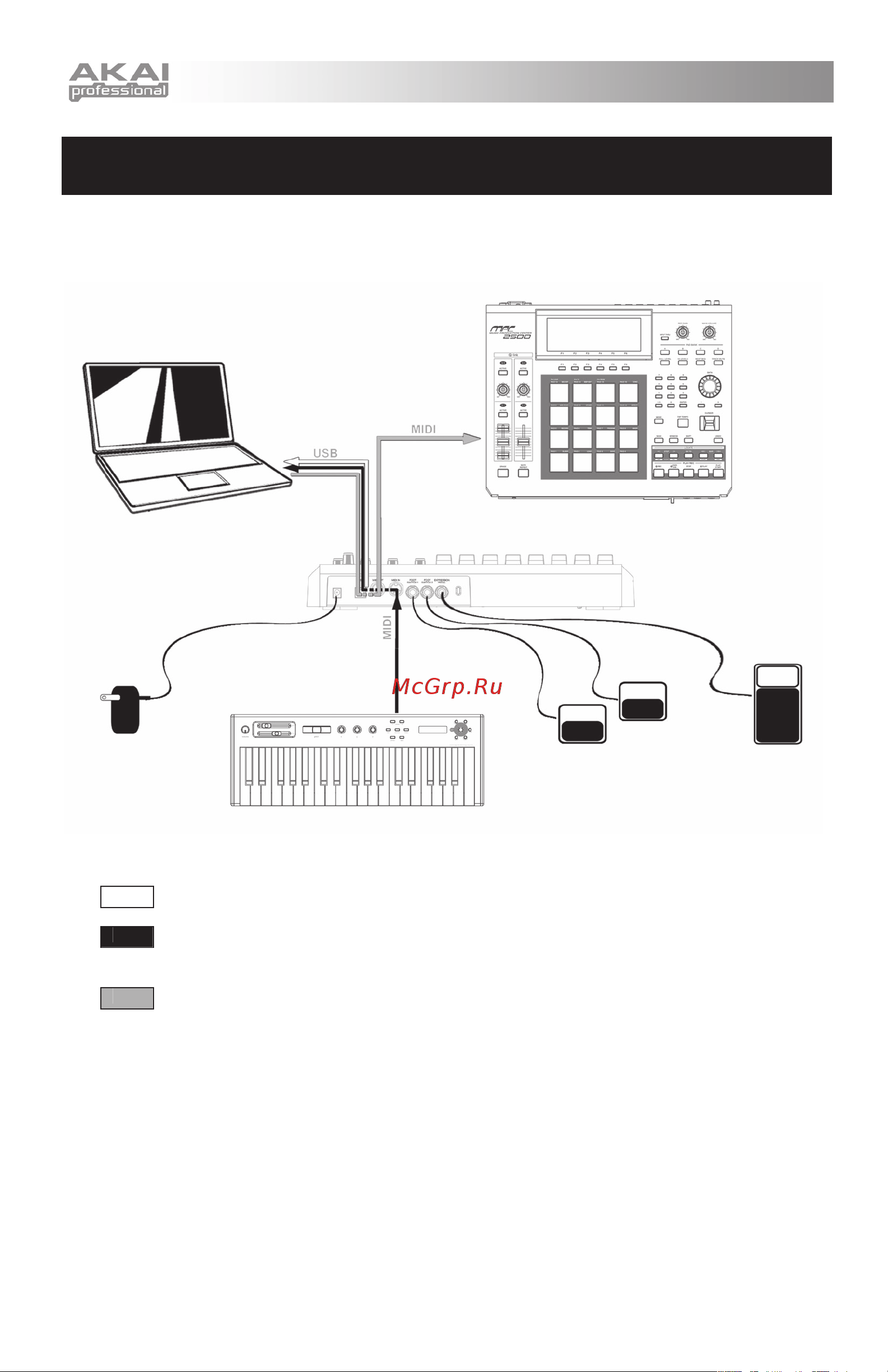

Пожалуйста, ознакомьтесь со следующей схемой подключения MPD32.
MIDI из MPD32 в компьютер
MIDI от внешнего MIDI устройства
подключен к MIDI входу MPD32
MIDI от компьютера к внешнему
звуковому модулю, подключенному к
MIDI выходу MPD32
1. Подключите USB кабель от вашего компьютера к MPD32. Устройство будет получать питание через
USB соединение. Кроме того, если вы хотите работать без компьютера, или просто хотите подключить
MPD 32 к внешнему источнику питания, вы можете сделать это с помощью блока питания 6В, 1А посто‑
янного тока, который идёт в комплекте.
2. Если вы хотите использовать внешний звуковой модуль, подсоедините 5‑pin MIDI кабель от MIDI выхо‑
да MPD32 к MIDI входу внешнего устройства.
3. Если вы хотите использовать другой MIDI контроллер, подсоедините 5‑pin MIDI кабель от MIDI выхода
контроллера к MIDI входу MPD32.
4. Если вы хотите использовать педали или педаль экспрессии с MPD32, подключите 1/4” джеки от педа‑
лей в специальные гнезда MPD32.
КОМПЬЮТЕР
БЛОК
ПИТАНИЯ
ВНЕШНЕЕ MIDI
УСТРОЙСТВО
ВНЕШНИЙ ЗВУКОВОЙ МОДУЛЬ
ПЕДАЛЬ
ПЕДАЛЬ
ПЕДАЛЬ
ЭКСПРЕССИИ
