Akai MPD32 [5/39] Обзор задней панели
![Akai MPD32 [5/39] Обзор задней панели](/views2/1000097/page5/bg5.png)
3
1
2
3
4
5
6
7
8

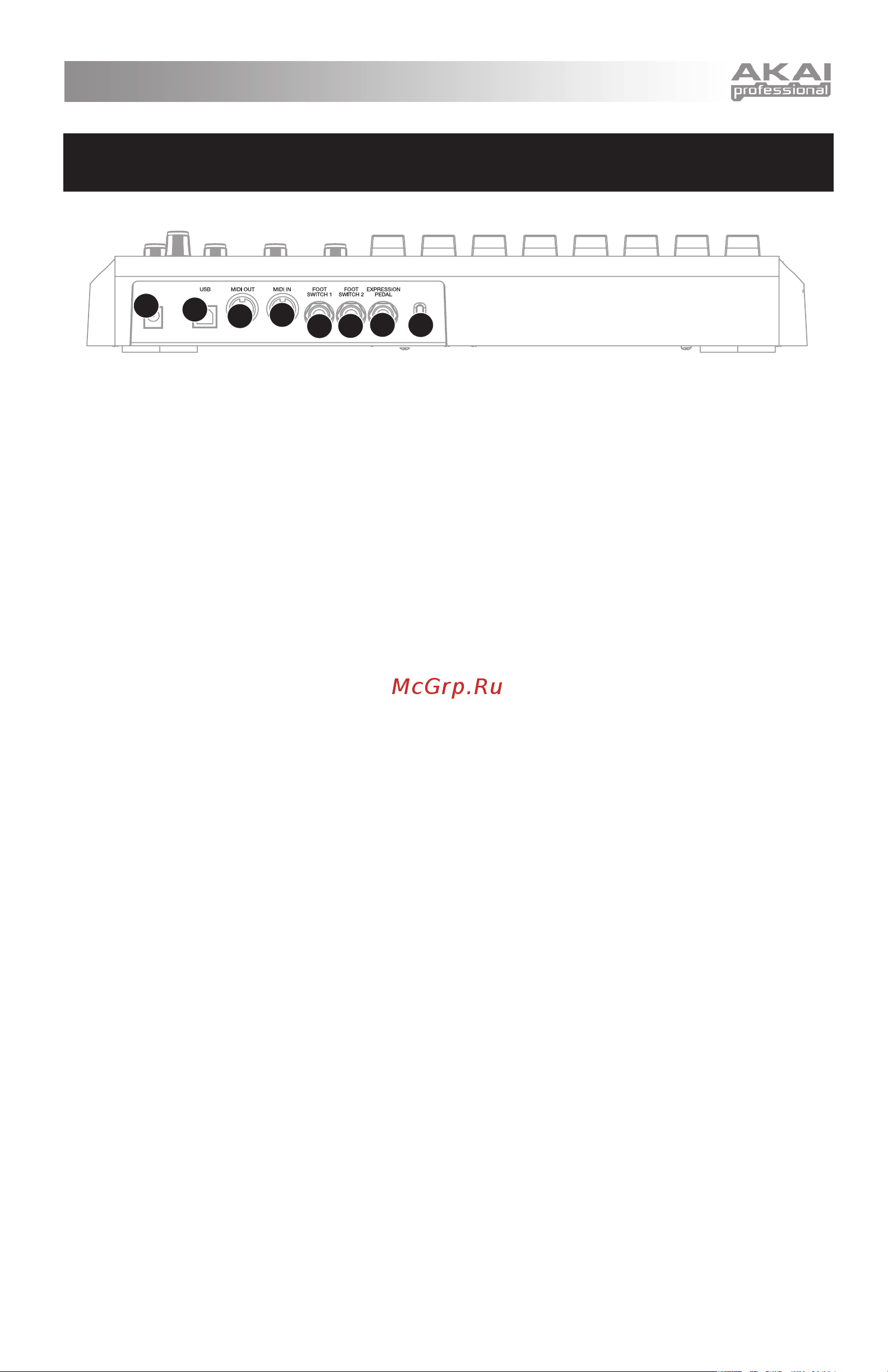

оБзоР заднеЙ панелИ
1. Гнездо пИтанИя – Подключите блок питания
с параметрами 6В, 1А постоянного тока, если вы
не хотите подключать питание для MPD32через
USB соединение.
2. Гнездо USB – Подключите к нему USB кабель,
а другой конец кабеля подключите к USB пор‑
ту вашего компьютера.USB порт компьютера бу‑
дет обеспечивать питание для MPD32. Это сое‑
динение предназначено для посыла и отправ‑
ки MIDI сообщений в ваш компьютер и из него,
но также может быть использовано для отправ‑
ки MIDI сообщений от вашего компьютера к дру‑
гим устройствам, подключенным к MIDI выходу
MPD32.
3. MIDI вЫХод – используйте стандартный DIN
MIDI кабель для соединения MIDI выхода MPD32
и MIDI входа внешнего устройства.
4. MIDI вХод – используйте стандартный DIN MIDI
кабель для соединения MIDI выхода внешнего
устройства и MIDI входа MPD32.
5. FOOT SWITCH 1 – подключите педаль к этому
входу с помощью 1/4” TS джека. Педали можно
использовать как переключатели MIDI CC, или
для удалённого управления определёнными
функциями MPD32, такими как запуск пэдов или
изменение событий кнопок.
6. FOOT SWITCH 2 – подключите педаль к этому
входу с помощью 1/4” TS джека. Педали можно
использовать как переключатели MIDI CC, или
для удалённого управления определёнными
функциями MPD32, такими как запуск пэдов или
изменение событий кнопок.
7. EXPRESSION PEDAL INPUT – подключите педаль
экспрессии к этому входу с помощью 1/4” TRS
джека. Мы советуем использовать педаль экс‑
прессии Alesis F2.
8. KENSINGTON LOCK – MPD32 может быть при‑
креплен к столу, или к другой поверхности с по‑
мощью блокирующего устройства Kensington
lock.
