Oleo-Mac 963 TTA [14/31] Сборка 12 14

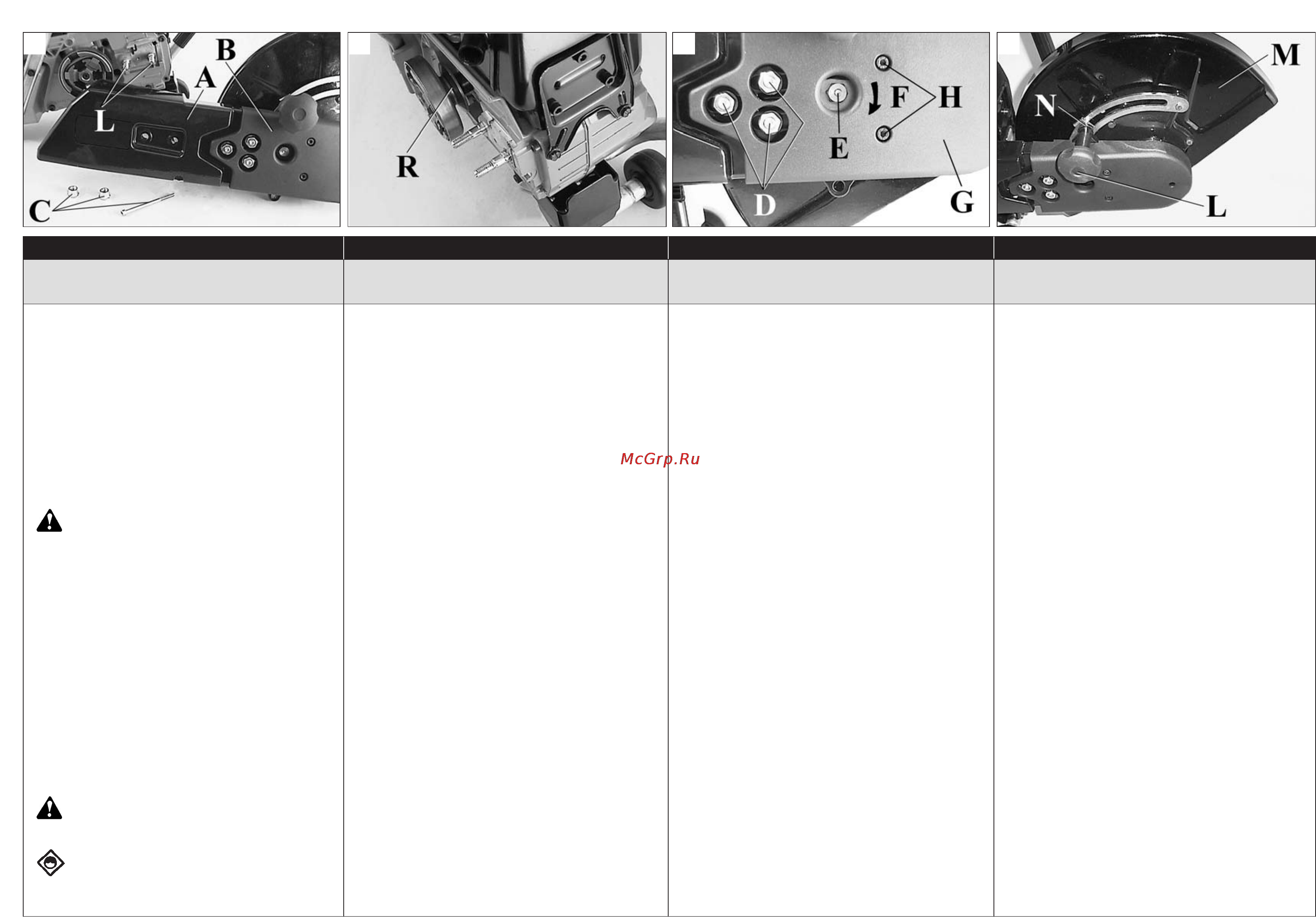

УСТАНОВКА РЕВЕРСИВНОЙ РЕЖУЩЕЙ РУЧКИ

- Установит режущую ручку (А-В, рис. 1) на штыри

и ремнь привода на ведущий шкив (R, рис. 2).

- Зафиксируйте режущую ручку (А-В, рис. 1) при

помощи гак и винтов (С).

НАТЯЖЕНИЕ ПРИВОДНОГО РЕМНЯ

Чтобы натянуть ремень (рис. 3):

- Отвинтите 3 гайки (D)

- Поверните кулачки при помощи гайки (Е)

по направлению (F)

- Завинтите гайку (D).

Контролируйте натяжение ремня привода кажды 3-4

часа работы.

ВНИМАНИЕ –   

.   .

При работе около стен, бордюров или других

вертикальных препятствий необходимо повернуть

режущую ручку на 180 градусов так, чтобы

режущий диск расположился с противоположной

стороны ручки (рис. 3-7).

РЕВЕРСИВНОЕ ВРАЩЕНИЕ РУЧКИ (рис. 3-5)

- Отвинтите три винта (Н), чтобы снять

защитный кожух ремня (G).

- Отвинтите винт натяжения ремня (Е).

- Отвинтите два винта (D), чтобы отсоединить ручку

(В) от кожуха (А) и поверните ручку на кожух на

180 градусов.

- Соберите кожух (А) и ручку (В), а также

установите на место защитный кожух ремня (G).

- Поверните кожух диска на 180 градусов:

удалите кнопку (L, рис. 4), поверните и установите

кожух (М), заблокируйте ручку (L) и вставьте в

отверстие (N). На рис. 6-7 показан бензорез с

вращающейся ручкой.

 –     

,     

   180 .

 –    

  ,  

    

  .

Русский

СБОРКА 12” - 14”

3 41 2
