18
МОНТАЖ РАЗВОРАЧИВАЕМОГО
ДЕРЖАТЕЛЯ ДИСКА 16”

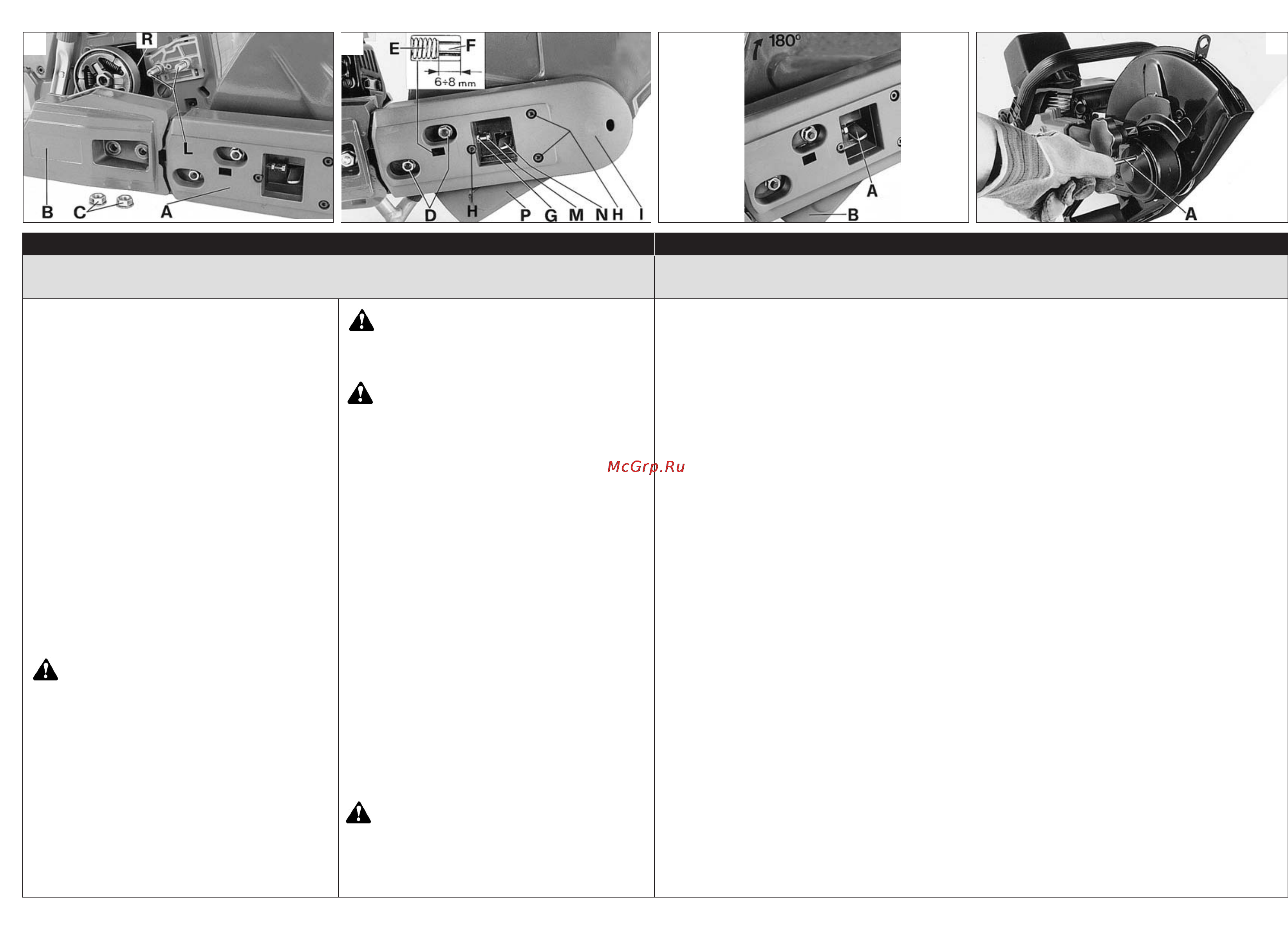

- Установите держатель диска (A-B, Рис. 1)
на шпильки (L) и наденьте трапециидальный
ремень на ведущий шкив (R).
- Прикрепите держатель диска (A-B, Рис.
1) с помощью гаек и винта (C).
РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ
Ослабьте гайки (D, Рис. 2) на ограждении ремня.
Закрутите винт (M), чтобы сжать пружину (E);
убедитесь, что палец (F) вышел из гнезда на 6-8 мм
(Рис. 2). Затяните гайки (D) крепления ограждения
ремня и стопорную гайку (G) винта (M).
После каждых 3-4 часов работы проверяйте
натяжение ремня. Регулировка производится
автоматически при ослаблении обеих гаек (D) без
необходимости трогать винт (M).
Только в том случае, когда палец (F)
возвращается в свое гнездо и пружина
оказывается полностью разжатой, необходимо
вновь выполнить автоматичскую регулировку,
повторив все вышеуказанные операции.
 - 
  .
РАЗВОРОТ ДЕРЖАТЕЛЯ ДИСКА 16” (Рис. 1-2)
- Открутите три винта (H) для того, чтобы снять
ограждение ремня (I) с держателями.
- Ослабьте болт натяжителя ремня (M).
- Открутите два винта (D), чтобы отсоединить
держатель (B) от щитка (A) и разверните
держатель на 180°.
- Установите на место щиток (A), держатель (B) и
ограждение ремня (I).
- Нажмите на рычаг (N) и разверните ограждение
диска (P) на 180°, чтобы установить его в
правильном положении (Рис.3).
ВНИМАНИЕ - В случае использования
алмазного диска при развороте
держате ля диск также
необходимо развернуть на 180°.
ВНИМАНИЕ - Ограждение диска должно
быть установлено таким образом, чтобы
искры и частицы разрезаемого материала
на попадали на оператора.
МОНТАЖ ДИСКА
- Вставьте входящий в комплект поставки
штифт (A, Рис. 4) в соотвтствующее
отверстие, чтобы зафиксировать
положение шкива и ослабить болт (Рис. 5).
- Снимите болт (B, Рис. 6), шайбу (C),
внешний (D) и внутренний фланец (F+I).
Перед установкой прочистите диск и
его фланцы.
- Установите внутренний фланец (F+I, Рис. 6)
на палец (H) на држателе, отцентрируйте диск
(G) на внутрннем фланце (F). Установите
внешний фланец (D) на палец (H) и закрпите
с помощью шайбы (C) и болта (B).
- Вставьте, в соотвтствии с внутренним
диаметром используемого диска, кольцо
центровки диска (L, Рис. 6).
- Вставьт входящий в комплект поставки
штифт (A, Рис. 7) в соотвтствующее
отверстие, чтобы зафиксировать
положение диска и позволить затяжку болта
с моментом 2,5 кгм (25 Нм).
ВНИМАНИЕ - Перед сменой диска
всегда останавливайте двигатель.
Всегда соблюдайте направление
вращения, указания и предупреждения,
помещенные на самом диске.
СБОРКА ДЕРЖАТЕЛЯ ДИСКА 16” (80.7 cm
3
)
Русский
2 3
4
1
