ФУНКЦИИ Названия компонентов и их функции Ru 10

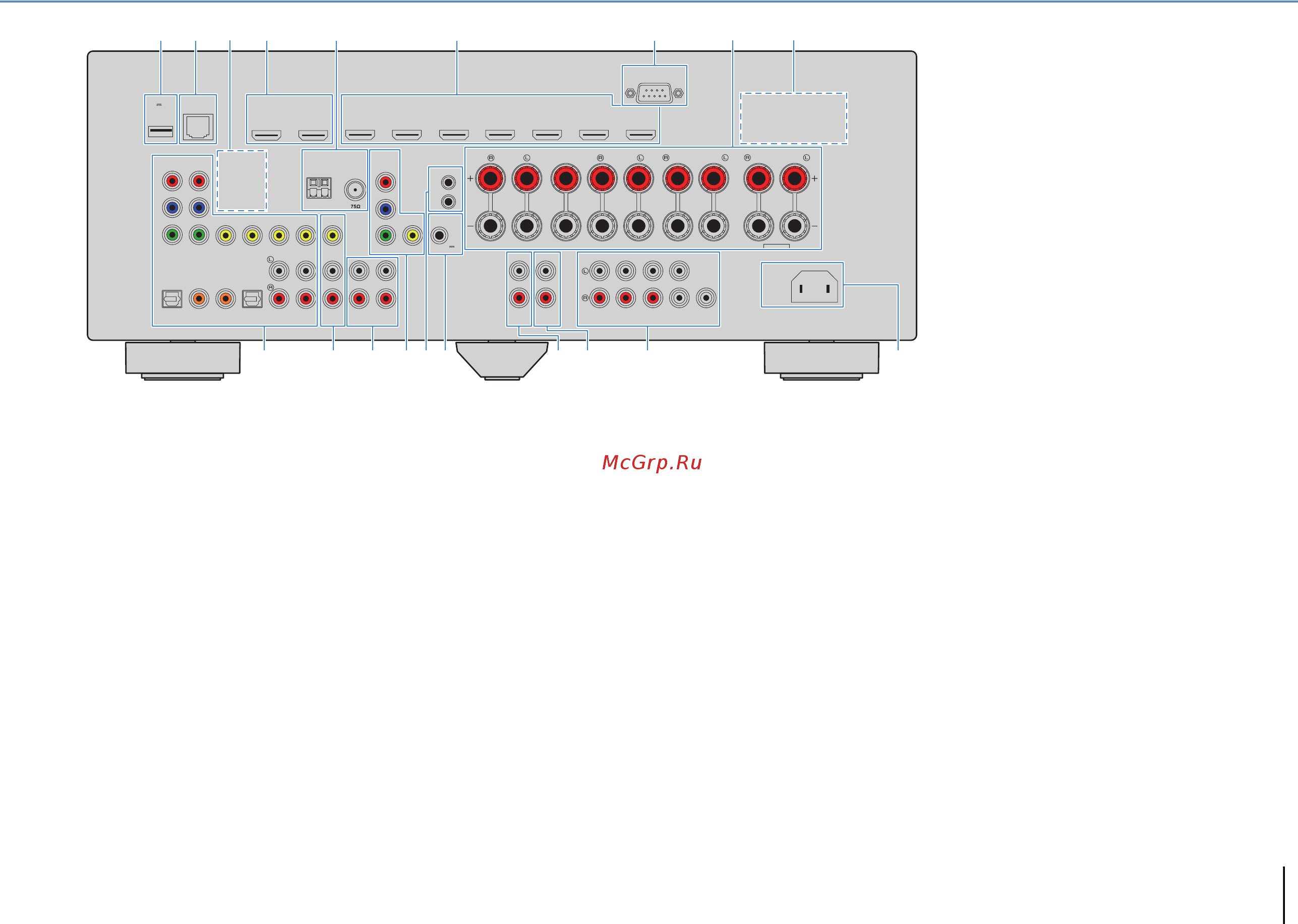

Задняя панель
1 Гнездо DC OUT
Для подключения к дополнительной принадлежности.
2 Гнездо NETWORK
Для подключения к сети (c. 30).
3 Гнезда PHONO
(Кроме моделей для США и Канады)
Для подключения к проигрывателю (c. 29).
4 Гнезда HDMI OUT 1–2
Для подключения к HDMI-совместимым телевизорам с целью
вывода видео-/аудиосигналов (c. 21). При использовании функции
ARC аудиосигнал телевизора может также вводиться через
гнездо HDMI OUT 1.
5 Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 30).
6 Гнезда HDMI 1–7
Для подключения к воспроизводящим устройствам, совместимым
со стандартом HDMI, и для подачи видео-/аудиосигналов (c. 26).
7 Разъем RS-232C
Данный разъем расширения управления предназначен для
специализированной установки. Обратитесь к дилеру для
получения подробной информации.
8 Разъемы SPEAKERS
Для подключения к колонкам (c. 17).
9 VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от величины
напряжения в данном регионе (c. 33).
0 Гнезда AV 1–6
Для подключения к воспроизводящим видео-/аудиоустройствам
и ввода видео-/аудиосигнала (c. 26).
A Гнезда AV OUT
Для вывода видео-/аудиосигнала на записывающее устройство
(например, видеомагнитофон) (c. 31).
B Гнезда AUDIO 1–2
Для подключения к воспроизводящим аудиоустройствам и ввода
аудиосигнала (c. 29).
C Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала (c. 25).
Гнездо VIDEO
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 25).
D Гнезда REMOTE IN/OUT
Для подключения к продукту Yamaha, поддерживающему
связанное воспроизведение SCENE (c. 32), или для подключения
приемника/передатчика инфракрасного сигнала, позволяющего
управлять данным аппаратом и другими устройствами из другой
комнаты (c. 71).
E Гнездо TRIGGER OUT
Для подключения к устройству, поддерживающему функцию
триггера (c. 32).
F Гнезда AUDIO OUT
Для вывода аудиосигнала на записывающее устройство
(например, кассетную деку) (c. 31).
G Гнезда ZONE2 OUT
Для подключения внешнего усилителя, используемого в Zone2,
для вывода сигнала аудио (c. 71).
H Гнезда PRE OUT
Для подключения к сабвуферу со встроенным усилителем или
к внешнему усилителю мощности (c. 31).
I Гнездо AC IN
Для подключения поставляемого силового кабеля (c. 33).
FRONT CENTER SURROUND
SINGLE
AC IN
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
COMPONENT
AV 1 AV 2 AV 3 AV 4 AV 5
AUDIO 1 AUDIO 2
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL OPTICAL
(
TV
)
COAXIAL COAXIAL
COMPONENT
VIDEO
VIDEO
P
B
Y
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDI O
OUT
ZONE 2
OUT
FRONT
SURROUND SUR. BACK
PRE OUT
SINGLE CENTER
SUBWOOFER
12
P
R
P
B
Y
P
R
HDMI 1
(
BD/DVD
)
NETWORKDC OUT
5V
0.5A
(
NET
)
HDMI 4 HDMI 5 HDMI 6
HDMI 7
RS-232C
HDMI 3HDMI 2
ANTENNA
(
RADIO
)
HDMI
12
OUT
ARC
FM
AM
SPEAKERS
12V
0.1A
B F G H IECDA
41
2 65
:
7389
* Область вокруг выходных видео-/аудиогнезд
обозначена белым цветом непосредственно
на устройстве, чтобы избежать ошибок при
подключении.
(Модель для США)
