ПОДГОТОВКА ➤ Подключение воспроизводящих устройств Ru 26
Аппарат оснащен различными входными гнездами, в том числе входными гнездами HDMI,
и позволяет подключать различные виды воспроизводящих устройств. Сведения о том, как
подключить устройство iPod или запоминающее устройство USB, см. на последующих страницах.
– Подключение устройства iPod (c. 56)
– Подключение запоминающего устройства USB (c. 60)
Подключение видеоустройств
(таких как BD/DVD-проигрыватели)
Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели,
телевизионные абонентские приставки и игровые консоли. Выберите один из следующих
способов подключения в зависимости от набора выходных видео/аудиогнезд видеоустройства.
Если на видеоустройстве есть выходное гнездо HDMI, рекомендуем использовать
подключение HDMI.
• Если комбинация гнезд входных видео/аудиосигналов на аппарате не подходит для вашего видеоустройства,
измените эту комбинацию в соответствии с выходными гнездами вашего устройства (c. 27).

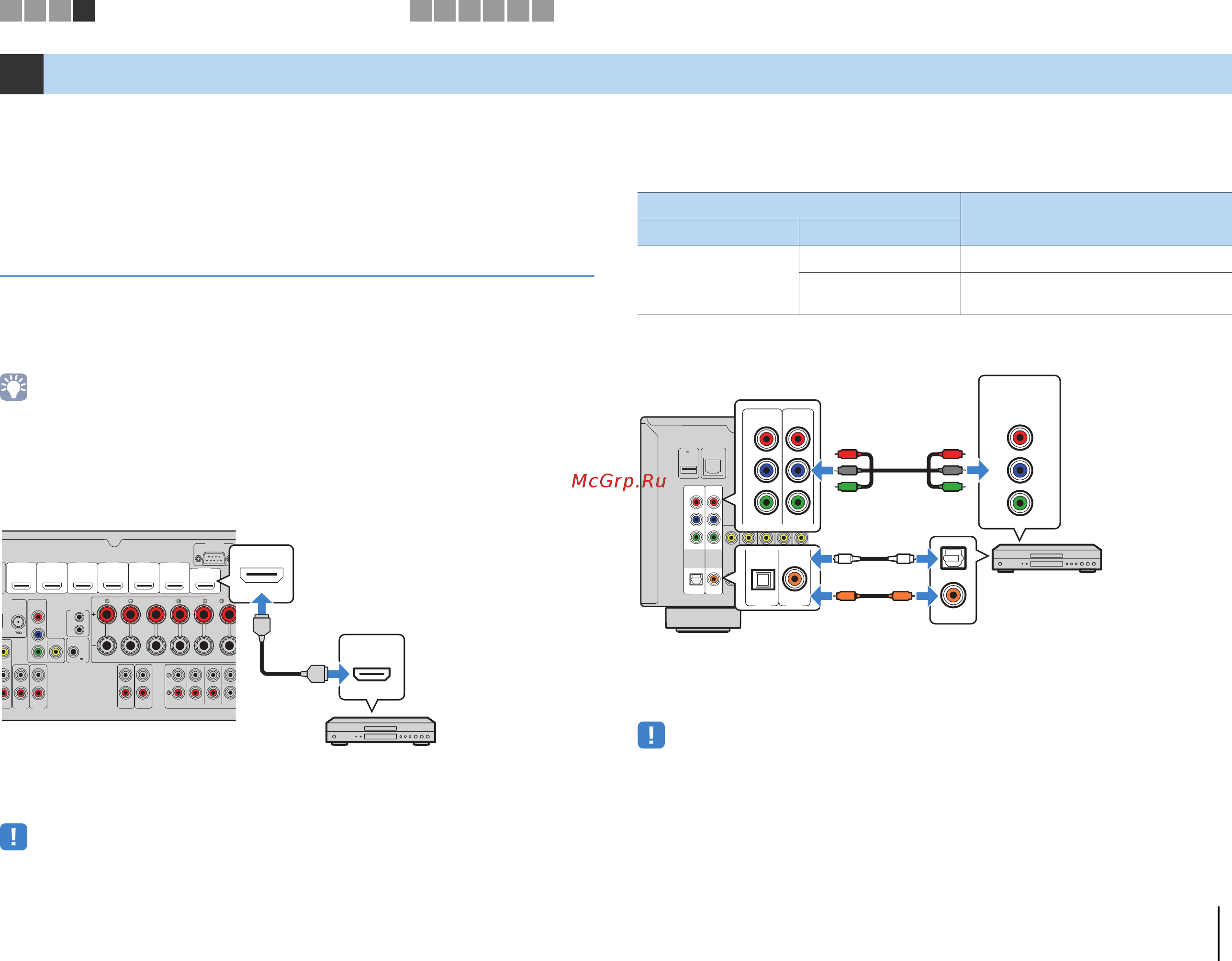

■ Соединение HDMI
Подключите видеоустройство к аппарату с помощью кабеля HDMI.
Если в качестве источника входного сигнала аппарата выбрать HDMI 1–7, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнезда HDMI 1–7, необходимо подключить
телевизор к гнезду HDMI OUT аппарата (c. 21–24).
■ Подключение компонентного видео
Подключите видеоустройство к аппарату с помощью компонентного видеокабеля и аудиокабеля
(цифрового оптического или цифрового коаксиального кабеля). Выберите набор входных гнезд
на аппарате в зависимости от набора выходных аудиогнезд видеоустройства.
Если в качестве источника входного сигнала аппарата выбрать AV 1–2, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.
• Вход компонентных видеосигналов (кроме сигналов 480i/576i) на гнезда AV 1–2 аппарата может быть
выведен только с гнезд MONITOR OUT (COMPONENT VIDEO). Для просмотра таких видеоизображений
нужно подключить телевизор к гнездам MONITOR OUT (COMPONENT VIDEO) аппарата (c. 25).
4 Подключение воспроизводящих устройств
FRONT CENTER SURROUND
SURRO
U
AUDIO 1 AUDIO 2
A
V
O
UT
COMPONENT
VIDEO
VIDEO
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
FRONT
SURROUND SUR. BACK
PRE OUT
SINGLE CENTE
R
SU
B
1
P
B
Y
P
R
HDMI 1
(
BD/DVD
)
HDMI 4 HDMI 5 HDMI 6
HDMI 7
RS-232C
HDMI 3HDMI 2
E
NNA
D
IO
)
FM
SPEAKERS
12V
0.1A
HDMI
HDMI
HDMI
Аппарат (вид сзади)
Выход HDMI
Видеоустройство
Гнезда HDMI 1–7
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео Аудио
Компонентный
видеосигнал
Цифровой оптический AV 1 (COMPONENT VIDEO + OPTICAL)
Цифровой
коаксиальный
AV 2 (COMPONENT VIDEO + COAXIAL)
COMPONENT
AV 1 AV 2 AV 3 AV 4 AV 5
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL OPTICAL
(
TV
)
COAXIAL COAXIAL
P
B
Y
P
R
NETWORKDC OUT
5V
0.5A
(
NET
)
ANTENNA
(
RADIO
)
HDMI
12
OUT
ARC
AM
COAXIAL
OPTICAL
P
R
P
B
Y
COMPONENT
VIDEO
COMPONENT
AV1 AV 2
VIDEO
OPTICAL COAXIAL
P
B
Y
P
R
O
O
C
C
P
R
P
B
Y
P
R
P
B
Y
Аппарат
(вид сзади)
Гнезда AV 1–2
(COMPONENT VIDEO)
Видеовыход
(компонентный видеосигнал)
Видеоустройство
Аудиовыход
(цифровой оптический или
цифровой коаксиальный)
Гнездо AV 1 (OPTICAL)
или AV 2 (COAXIAL)
1 2 3 4
Подключение воспроизводящих устройств
5 6 7 8 9 10
