Yamaha NS-F160 Black [29/31] Подключение с помощью удвоенного числа проводов
![Yamaha NS-F160 Black [29/31] Подключение с помощью удвоенного числа проводов](/views2/1097350/page29/bg1d.png)
3 Ru
Русский
■ О подключении с помощью удвоенного числа проводов
Эта акустическая система поддерживает подключение с помощью удвоенного числа проводов. В
отличие от стандартного подключения в этом случае для подключения акустической системы к
выходным клеммам усилителя (или ресивера) используются две пары кабелей отдельно для
высокочастотного и средне- и низкочастотных динамиков.
Этот тип подключения снижает модуляционные искажения из-за электрического сопротивления
кабелей и тока в цепи акустических систем.
Это позволяет добиться более чистого звучания.
Перед выполнением такого подключения снимите шунтирующие пластины с клемм, затем по
отдельности подключите средне- и низкочастотные и высокочастотный динамики к усилителю с
помощью двух пар кабелей.
При необходимости для подключения колонки воспользуйтесь имеющимся в продаже кабелем колонок.

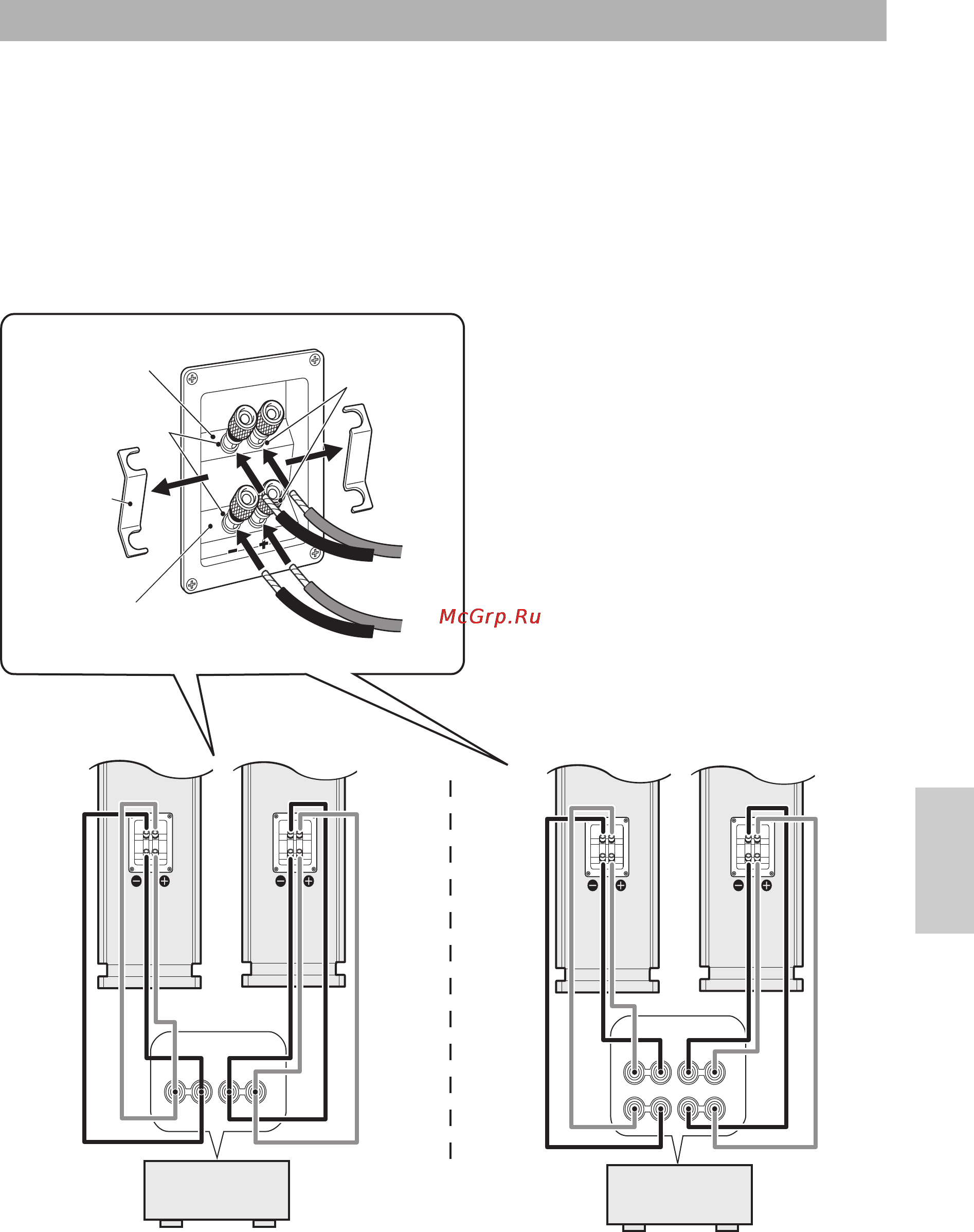

Подключение с помощью удвоенного числа проводов
++ – –
SPEAKERS
L
R
SPEAKERS
A
B
L
R
++ – –
Усилитель или
ресивер
Усилитель или
ресивер
Черный (–)
Шунтиру
ющая
пластина
Красный (+)
Клеммы
высокочастотно
го динамика
Клеммы средне- и
низкочастотного динамиков
Снимите шунтирующие пластины перед
подключением.
Если усилитель обладает только
одним набором выходных
терминалов колонки.
☞ 1
Если усилитель обладает двумя
наборами выходных терминалов
колонки.
☞ 2
12
Необходимо использовать клеммы SPEAKERS A и B
(Акустические системы А и В).
NS-F160 (П)
NS-F160 (Л)
NS-F160 (Л)
NS-F160 (П)
