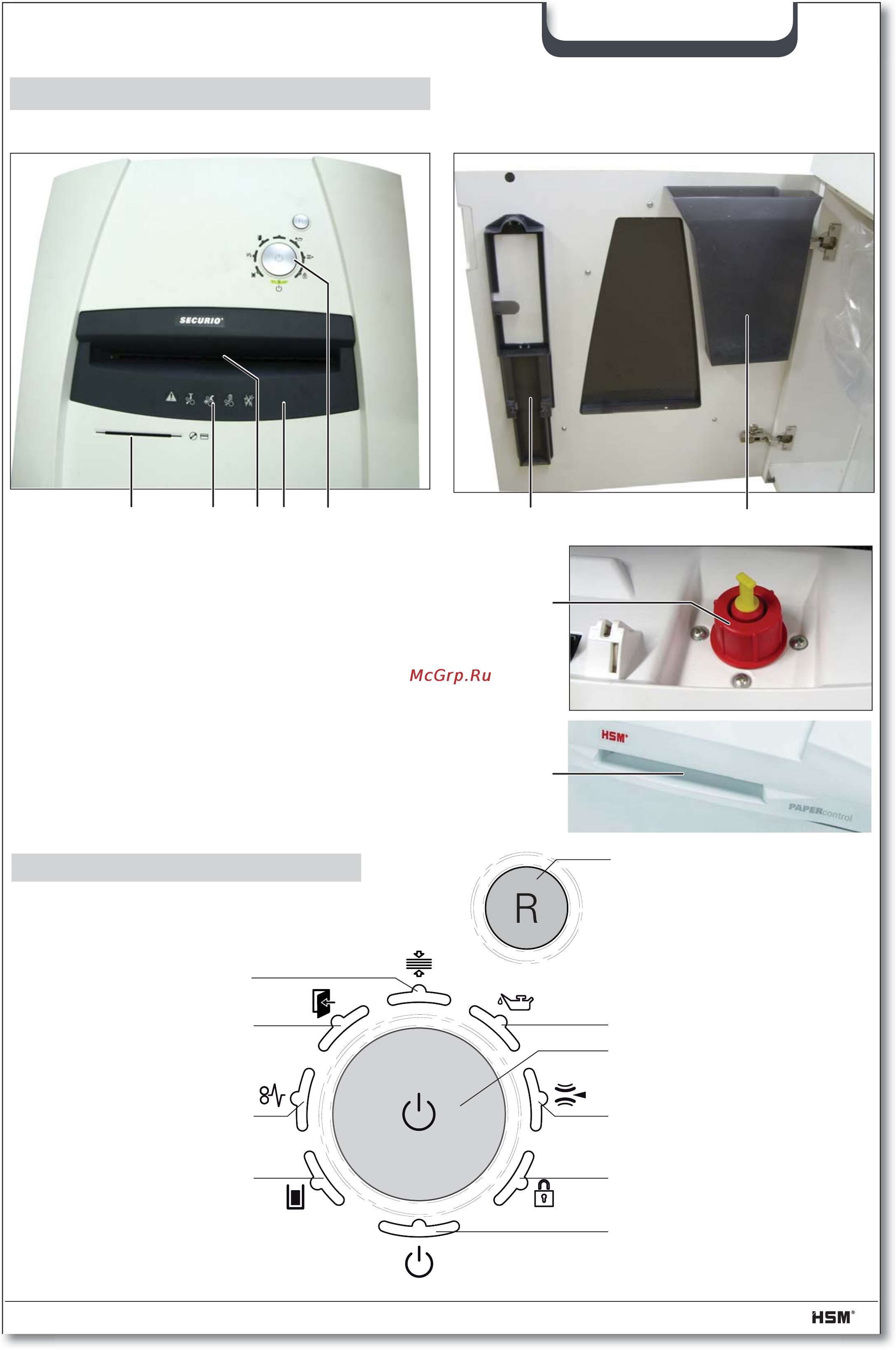

03/2013 SECURIO P 44 5
polski
Wskazówka: Wyposażenie urządzenia w zespoły jest zależne od wersji.
1 Szczelina do wprowadzania płyt CD, dyskietki i
kart kredytowych (opcja)
2 Informacje bezpieczeństwa
3 Zapora świetlna w podajniku papieru
4 Element zabezpieczający
5 Zespół obsługi i sygnalizacji
6 Uchwyt na instrukcję obsługi i butelkę z olejem
7 Pojemnik na pocięte płyty CD / dyskietki / karty
kredytowe (opcja)
8 Otwór wlewu oleju do smarowania zespołu
tnącego (tylko przy szatkowaniu w ścinki)
9 PAPERcontrol
4 Schemat poglądowy
Wskaźnik: Pojemnik na olej pusty
Przycisk funkcyjny
„Włącz./wył./start“
Wskaźnik: Rozpoznawanie
metalu
Wskaźnik: Blokada przycisków
Wskaźnik: Gotowa do pracy /
Sleep down
Wskaźnik: PAPERcontrol
Wskaźnik: Otwarte drzwiczki
lub niedomknięta osłona
Wskaźnik: Przeciążenie
(zacięcie papieru)
Wskaźnik: Pojemnik na
papier/CD pełny
Elementy obsługi i sygnalizacji
Wskazówka: Dostępne funkcje są zależne
od wersji urządzenia.
Przycisk R:
• Mechanizm tnący przesuwa
się wstecz.
• Potwierdzenie zakłócenia
• Wyświetlanie wersji
oprogramowania (tylko dla
serwisanta)
1 2 3 4 5
6 7
8
9
