Sony DCR-HC51E [77/88] Идентификация частей и органов управления
![Sony DCR-HC51E [77/88] Идентификация частей и органов управления](/views2/1097397/page77/bg4d.png)
77
Быстрое ознакомление
Быстрое ознакомление

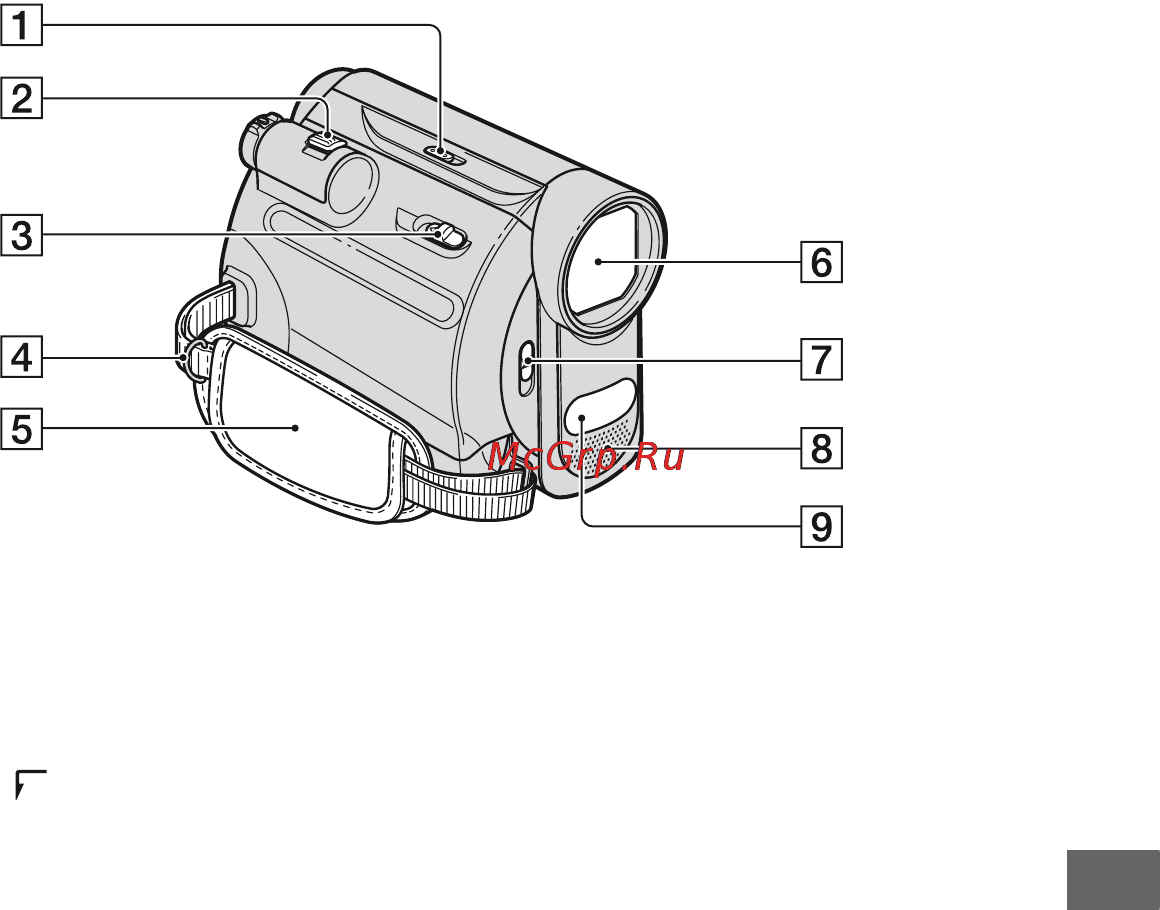

Идентификация частей и органов
управления
Числа в ( ) - это ссылки на страницы.
A Переключатель NIGHTSHOT
PLUS (21)
B Рычаг привода трансфокатора (21)
C Рукоятка OPEN/EJECT (17)
D Карабины для плечевого ремня
Присоедините плечевой ремень
(приобретается дополнительно).
E Ремень для захвата (16)
F Объектив (Carl Zeiss Lens) (6)
G Переключатель LENS COVER
(16)
H Встроенный стереофонический
микрофон (36)
I Излучатель инфракрасных лучей
(21)
Продолжение ,
