ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Действия по устранению

Изделие не включается

Разряжена батарея Проверьте напряжение и, при необходимости, зарядите батарею

Выключатель в положении «Выкл» Переведите переключатель в соответствующее положение

Неисправен выключатель, двигатель или электронный компонент Обратитесь в сервисный центр для ремонта или замены

Повреждение или заклинивание редуктора Обратитесь в сервисный центр для ремонта или замены

При включении вал изделия не вра-

щается или изделие не работает

на полную мощность

Низкое напряжение батареи Проверьте напряжение и, при необходимости, зарядите батарею

Неисправен выключатель, двигатель или электронный

компонент

Обратитесь в сервисный центр для ремонта или замены

Повреждение или заклинивание редуктора Обратитесь в сервисный центр для ремонта или замены

Изделие остановилось

во время работы

Стопорение инструмента Освободите инструмент

Сработала муфта момента Установите другое ограничение или используйте более мелкие метизы

Срабатывание защиты от перегрузки Уменьшите нагрузку

Срабатывание защиты от глубокого разряда батареи Проверьте напряжение и, при необходимости, зарядите батарею

Срабатывание термозащиты батареи Дождитесь остывания батареи

Изделие перегревается

Интенсивный режим работы, работа с максимальной нагрузкой Измените режим работы, снизьте нагрузку

Сгорела обмотка или обрыв в обмотке двигателя Обратитесь в сервисный центр для ремонта или замены

Батарея быстро разряжается

Интенсивный режим работы, работа с максимальной нагрузкой Измените режим работы, снизьте нагрузку

Недостаточный заряд батареи из-за малого времени зарядки Увеличьте время зарядки, дождитесь полного заряда (по индикатору)

Недостаточный заряд из-за снижения емкости батареи Замените батарею

Недостаточный заряд из-за срабатывания термозащиты бата-

реи (при использовании постороннего зарядного устройства)

Используйте прилагаемое зарядное устройство

Длительное хранение батареи в разряженном состоянии Замените батарею

Внутреннее замыкание в батарее Замените батарею

Батарея не заряжается полностью

(до срабатывания индикатора)

Неисправность зарядного устройства Обратитесь в сервисный центр для ремонта или замены

Внутреннее замыкание в батарее Замените батарею

Срабатывание термозащиты батареи (при использовании

постороннего зарядного устройства)

Используйте прилагаемое зарядное устройство

Не горит светодиод

освещения

Разряжена батарея Проверьте напряжение и, при необходимости, зарядите батарею

Неисправность светодиода или цепи питания Обратитесь в сервисный центр для ремонта или замены

Сведения о приемке и упаковке

Изделие изготовлено и принято в соответствии

с требованиями технических условий произ-

водителя и признано годным к эксплуатации.

Изделие упаковано согласно требованиям тех-

нических условий производителя.

Дата

выпуска

(число, месяц, год)

См. также последние 4 цифры серийного

номера (в формате ммгг)

Гарантийный талон

Изделие

№ изделия

Торговая

организация

М.П.

Дата продажи

При покупке изделия требуйте у продавца про-

верки надлежащего качества и комплектности,

а также правильного заполнения гарантийного

талона. С условиями гарантии и проведения

гарантийного обслуживания ознакомлен и со-

гласен. Изделие получено в исправном состоя-

нии и полностью укомплектовано. Претензий к

внешнему виду не имею.

Подпись покупателя

Для обращения в гарантийную мастерскую

необходимо предъявить изделие и правильно

заполненный гарантийный талон.

заполняется сервисным центром

Сервисный центр

Мастер

фамилия

Код неисправности

M.П.

сервисного центра

заполняется сервисным центром

Сервисный центр

Мастер

фамилия

Код неисправности

M.П.

сервисного центра

заполняется сервисным центром

Сервисный центр

Мастер

фамилия

Код неисправности

M.П.

сервисного центра

ОКБ ЗУБР ВОСТОК:

Тайвань, Тайчунг, Дали, ул. Хуанхо, 97

Адрес производства:

В. КНР, Чжэцзян, Данту Хай энд Нью Технолоджи Индастри Парк

210974

www.zubr.ru

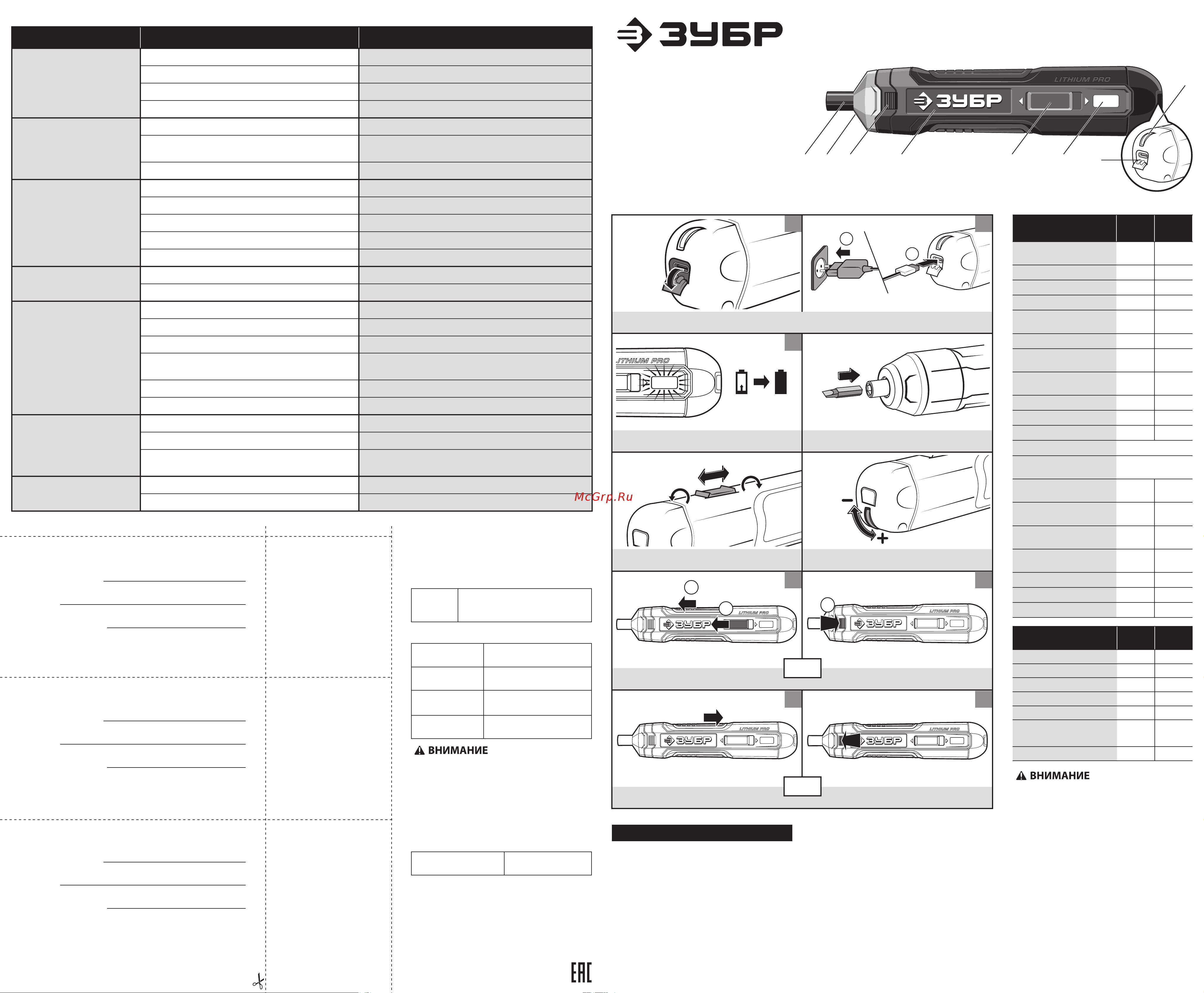

ОТВЕРТКА АККУМУЛЯТОРНАЯ

Руководство по эксплуатации

Артикулы:

PSD-4;

PSD-4S

312 45

1. Патрон

2. Корпус

3. Светодиод подсветки

4. Индикатор заряда

5. Переключатель

реверса

6. Регулятор крутящего

момента

7. Micro-USB разъем

8. Кнопка

принудительного

включения

Общая схема

Убедитесь, что на изделии и комплекте принад-

лежностей отсутствуют повреждения, которые

могли возникнуть при транспортировании.

Технические характеристики

Артикул PSD- 4

PSD-

Напряжение

аккумулятора, В

4 4

Тип аккумулятора

Li-Ion Li-Ion

Емкость аккумулятора, А*ч

1.5 1.5

Частота вращения, об/мин

360 360

Максимальный крутящий

момент, Н*м

5 5

Патрон HEX

1/4" 1/4"

Время зарядки

аккумулятора, ч

1 1

Напряжение питания

зарядного устройства, В/Гц

230 ~/ 50 230 ~/ 50

Подсветка рабочего места

есть есть

Реверс

есть есть

Блокировка шпинделя

есть есть

Разъем зарядки

микро-USB

Тип изделия

Технически

сложное

Уровень звукового

давление (к=3), дБ

68 68

Уровень звуковой

мощности (к=3), дБ

71 71

Среднеквадратичное

виброускорение (к=1.5), м/с

1.87 1.87

Класс безопасности

по ГОСТ 12.2.007.0-75

II II

Масса изделия/ в упаковке, кг

0.28/0.5 0.28/1

Срок службы, лет

5 5

Срок хранения, лет

7 7

Комплект поставки PSD- 4

PSD-

Аккумуляторная отвертка 1 шт. 1 шт.

Зарядный кабель 1 шт. 1 шт.

Бита 25 мм — 33 шт.

Удлинитель для бит — 1 шт.

Кейс — 1 шт.

Инструкции по безопасности,

приложение №1

1 экз. 1 экз.

Руководство по эксплуатации 1 экз. 1 экз.

Назначение и область применения

Отвертка аккумуляторная ЗУБР предназначе-

на для заворачивания/отворачивания винтов,

саморезов и шурупов при использовании со-

ответствующих насадок.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел в Инструк-

ции по безопасности» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Изделие предназначено для использования в

районах с умеренным климатом, с характерной

температурой от +1 °С до +40 °С, относитель-

ной влажностью воздуха не более 80% и от-

сутствием прямого воздействия атмосферных

осадков и чрезмерной запыленности воздуха.

Изделие соответствует требованиям:

■ ТР ТС 004/2011 «О безопасности

низковольтного оборудования»;

■ ТР ТС 010/2011 ТР ТС «О безопасности

машин и оборудования»;

■ ТР ТС 020/2011 «Электромагнитная

совместимость технических средств»;

■ ТР ЕАЭС 037/2016 «Об ограничении

применения опасных веществ в изделиях

электротехники и радиоэлектроники».

Инструкция по применению

micro-USB

1. Зарядка

2. Установка сменного инструмента

3. Выбор направления вращения 4.

Регулировка ограничения крутящего момента

5. Включение изделия

6. Выключение изделия

I II

III

или

III

В связи с продолжением работы по усовершен-

ствованию изделия, изготовитель оставляет за

собой право вносить в его конструкцию незна-

чительные изменения, не отраженные в настоя-

щем руководстве и не влияющие на эффектив-

ную и безопасную работу изделия.
