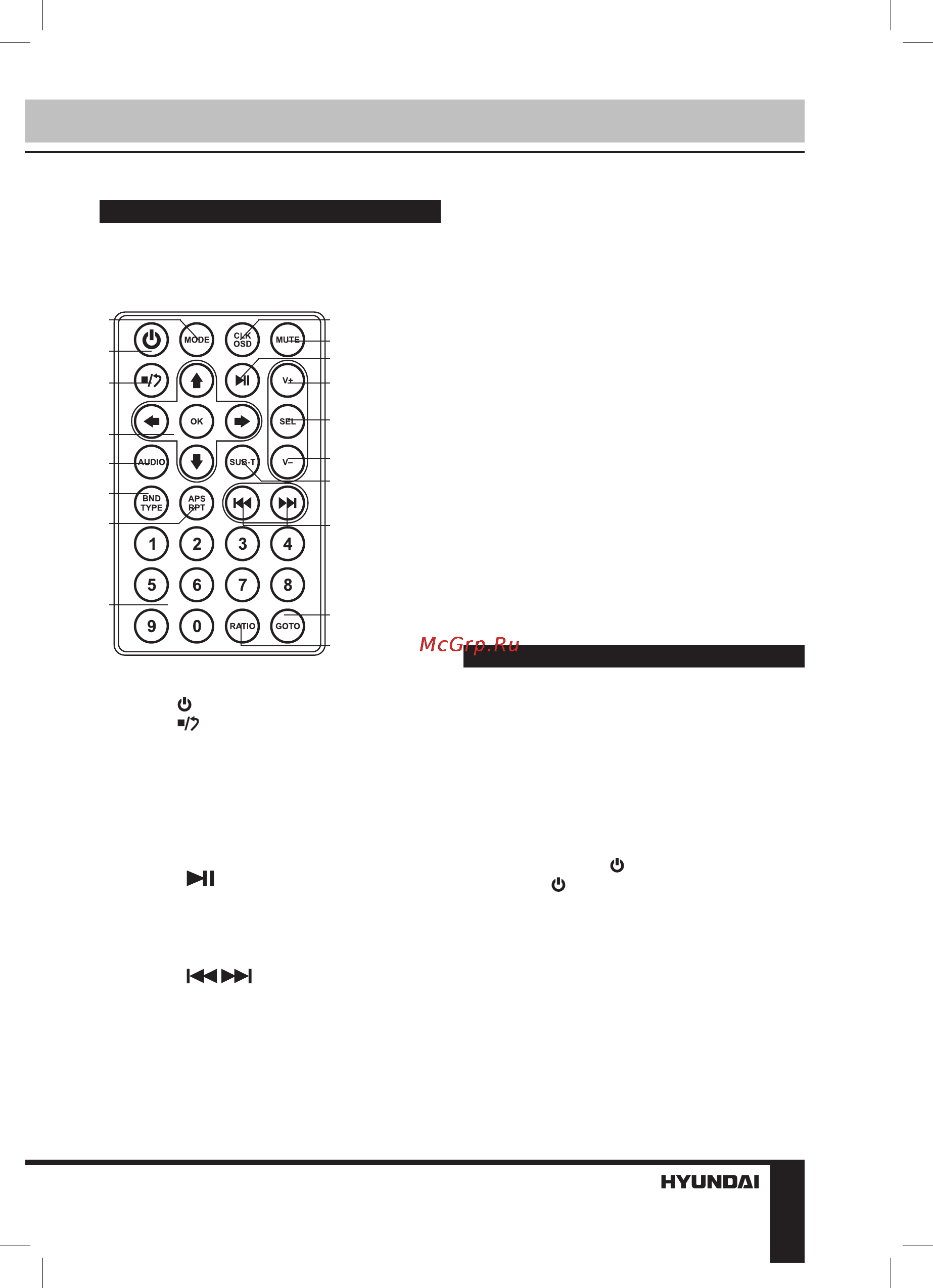

27
Управление устройством
Пульт дистанционного управления
Пульт дистанционного управления
(ПДУ)
1
2
3
4
5
6
7
8
9
11
10
12
13
14
15
16
17
18
1. Кнопка MODE
2. Кнопка
3. Кнопка
4. Кнопка OK/Кнопки курсора
5. Кнопка AUDIO
6. Кнопка BND/TYPE
7. Кнопка APS/RPT
8. Кнопки с цифрами
9. Кнопка CLK/OSD
10. Кнопка MUTE
11. Кнопка
12. Кнопка V+
13. Кнопка SEL
14. Кнопка V-
15. Кнопка SUB-T
16. Кнопка /
17. Кнопка GOTO
18. Кнопка RATIO
Замена батареи
1. Извлеките лоток для батареи из
корпуса ПДУ.
2. Вставьте одну литиевую батарею типа
CR 2025 3В плюсом (+) вверх. Вставьте
лоток для батареи в корпус ПДУ.
• Не позволяйте детям играть с батарея-
ми.
• Неправильное использование батарей
может стать причиной перегрева и разру-
шения корпуса, что в свою очередь ведет к
пожару.
• Утечка батарей может сделать причи-
ной повреждения пульта управления.
• Не закорачивайте батареи. Не бросайте
батареи в огонь.
• При использовании ПДУ направляйте
его на инфракрасный сенсор передней
панели устройства.• ПДУ работает на
расстоянии 3-5 метров и под углом 30
0
от
ИК-сенсора.
Основные операции
Сенсорный дисплей
Данное устройство оснащено сенсорным
дисплеем, позволяющим выполнять многие
операции путем прикосновения к сенсор-
ным кнопкам дисплея.
Включение/выключение
устройства
Нажмите кнопку /TFT OFF на панели
или кнопку на ПДУ, чтобы включить
устройство. Нажмите и удерживайте эту
кнопку, чтобы выключить устройство.
Выдвижение дисплея
Нажмите на кнопку TILT, чтобы выдви-
нуть TFT-дисплей. Нажмите на кнопку TILT
еще раз, чтобы убрать дисплей.
Угол наклона дисплея
Нажимайте на кнопки ВВЕРХ/ВНИЗ на
