8
CS1912 / CS1914 Руководство пользователя

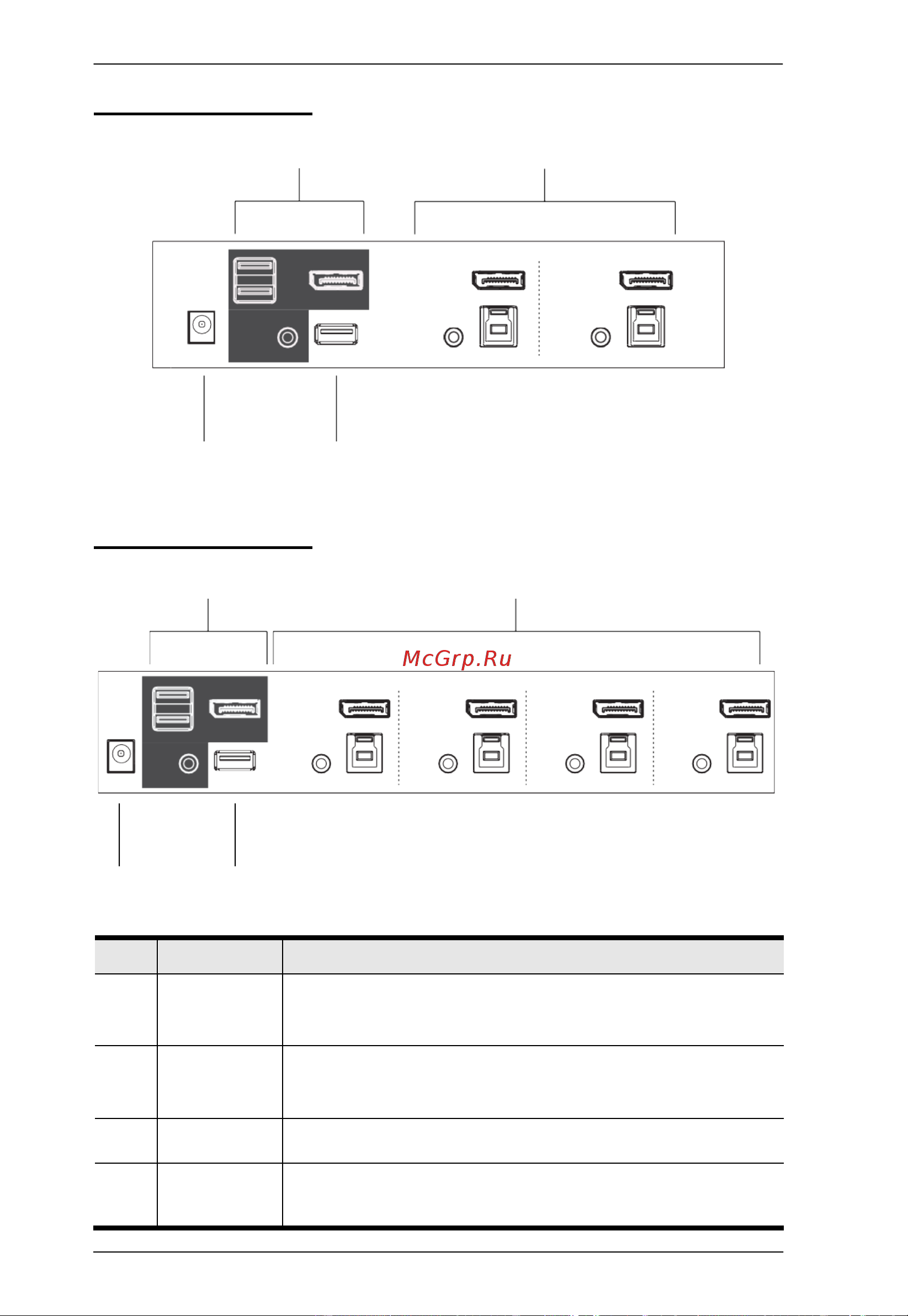

Вид сзади CS1912
1 2
3 4
Вид сзади CS1914
1 2
3 4
No. Компонент Описание
1 Порты консоли
Сюда подключается кабель DisplayPort Вашего монитора, а
также USB клавиатура и мышь. Каждый разъем помечен
соответствующим значком, чтобы указать его назначение.
2 KVM порты Сюда подключаются кабели, связывающие КВМ-переключатель
и компьютеры. Каждый KVM порт состоит из разъема аудио,
USB тип B и DisplayPort.
3 Гнездо
питания
Сюда подключается кабель адаптера питания.
4
USB 3.1 Gen
1 концентратор
К этому порту подключается USB -периферия (принтеры,
сканеры, диски и прочая). Порт USB 3.1 Gen 1 обеспечивает
скорость передачи 5 Гбит / с.
