63
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Прежде чем подключать прибор к электрической сети,
необходимо выполнить подсоединение электрических
проводов. Установка прибора должна выполняться
квалифицированным специалистом с соблюдением
действующих правил техники безопасности и установки
оборудования. В частности, установка должна
выполняться в соответствии с нормами,
устанавливаемыми местной службой энергоснабжения.
Проверьте, чтобы указанное на паспортной табличке
напряжение соответствовало напряжению сети в вашем
доме. Данный прибор должен быть заземлен:
используйте провода (включая заземляющий провод)
только указанных размеров. Изготовитель снимает с себя
всякую ответственность за повреждения предметов или
травмы людей, явившиеся результатом несоблюдения
указанных выше правил. Для подключения к электросети
следует использовать кабель типа H05RR<F в
соответствии с таблицей, приведенной ниже:
Напряжение питания сети.
Прибор должен подключаться к сети через
всеполюсный размыкающий выключатель с
минимальным зазором между разомкнутыми
контактами 3 мм.
Внимание: кабель электропитания должен иметь
достаточную длину для того, чтобы плита могла быть
снята с рабочего стола; при этом кабель должен быть
размещен так, чтобы избежать его повреждения или
перегрева из<за соприкосновения с основанием.

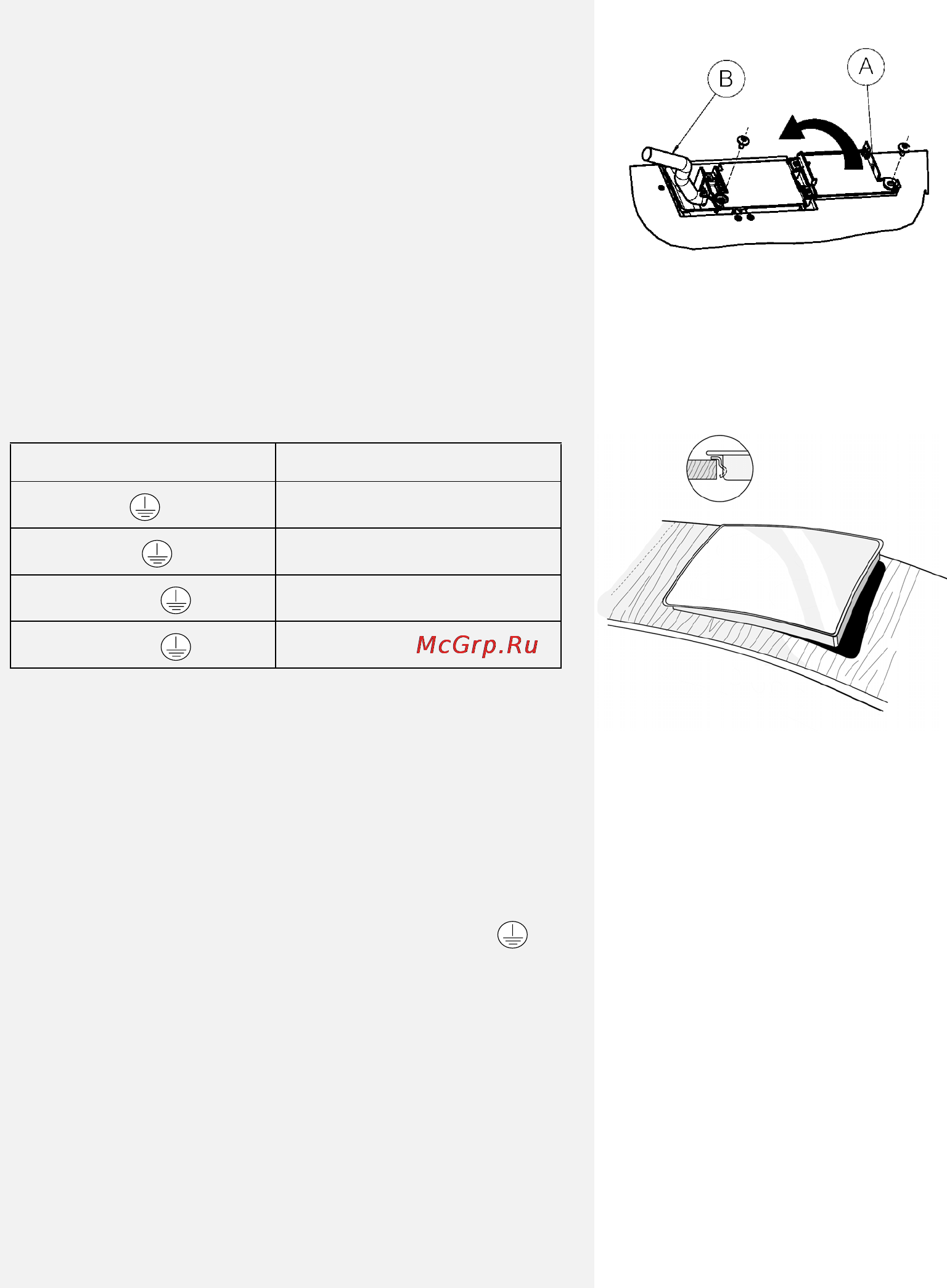

Соединения контактной колодки
Примечание: желто<зеленый заземляющий провод
должен быть подсоединен к выходу с символом и
должен быть длиннее других проводов.
• Удалите около 70 мм оболочки кабеля
электропитания (В).
• Удалите около 10 мм оболочки проводов. Затем
вставьте кабель электропитания в кабельный зажим
и подсоедините провода к выходному щитку в
соответствии с диаграммой, расположенной около
щитка.
• Закрепите кабель электропитания (В) с помощью
кабельного зажима.
• Закройте крышку выходного щитка (A) и затяните ее
винт.
• По завершении подсоединения электрических
компонентов вставьте плиту сверху и подвесьте ее на
пружинах, как показано на рисунке.
Проводники Количество и размер
230 V ~ +
3 X 4 mm
2
230 V 3~ +
4 X 1,5 mm
2
400 V 3N ~ +
5 X 1,5 mm
2
400 V 2N ~ +
4 X 1,5 mm
2
