9
Глава 1. Введение

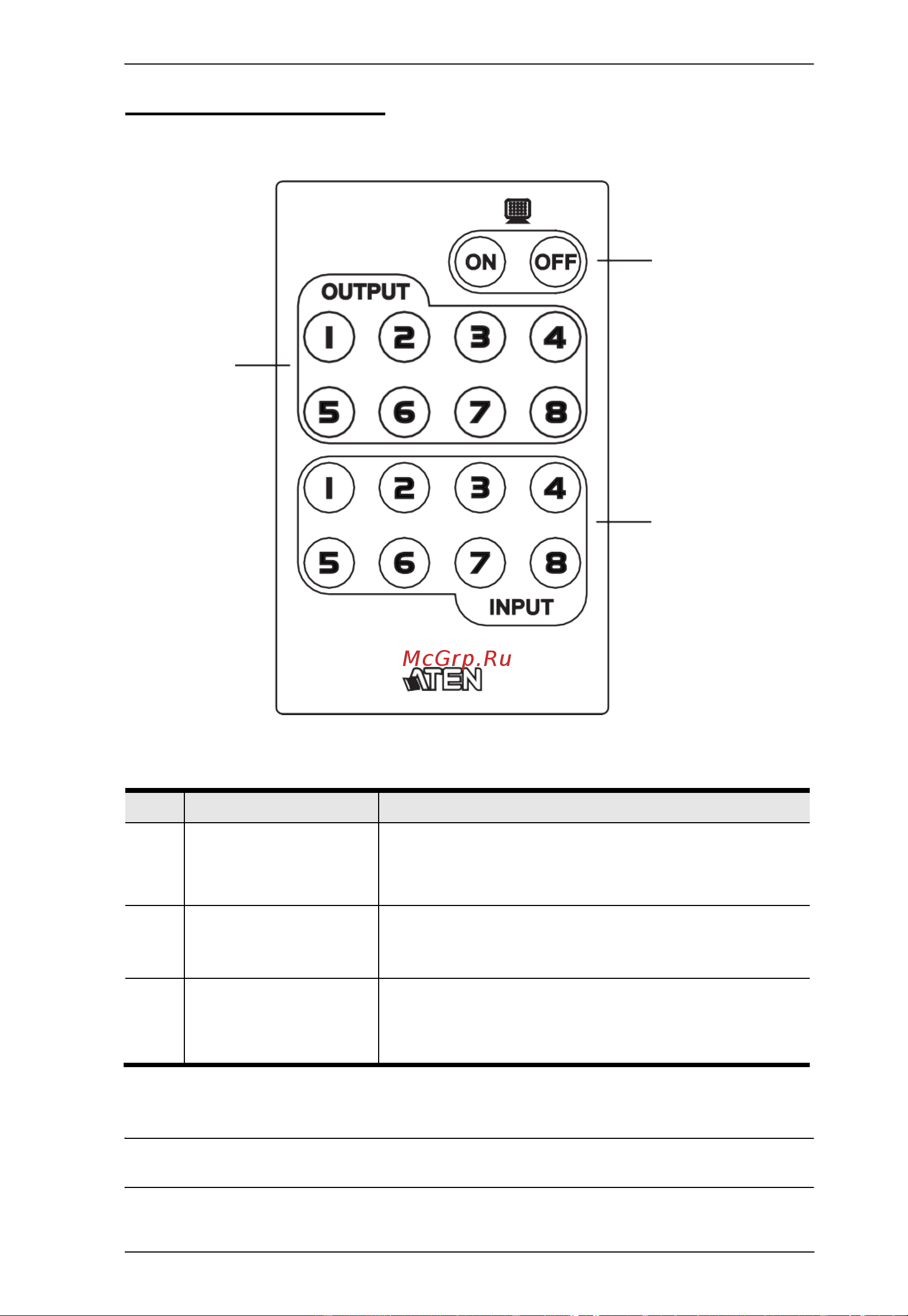

ИК пульт управления
1
2
3
No.
Компонент
Описание
1
Питание вкл/выкл
Используйте кнопки ВКЛ и ВЫКЛ чтобы включить
или выключить дисплеи вывода - по одному
порту или все одновременно.
(см. Операции с ИК
Пультом Управления, страница 32)
2 Кнопки вывода 1-8
Н
ажмите кнопку Вывода 1-8 чтобы выбрать
дисплей которому хотите назначить источник (см.
ИК Пульт управления стр.32).
3 Кнопки ввода 1-8
Нажмите кнопку Ввода, источника, 1-8 чтобы
выбрать источник ввода который вы хотите
вывести на выбранный порт вывода.
(см.
Операции с ИК удаленным управлением, стр. 32).
Примечание: ИК пульт управления VM04040HB поддерживает
использование кнопок ввода 1-4 и кнопок вывода 1-4.
