Открутите верхний опорный кронштейн
Fig. 4 (3)
(2 шт.
Torx® 25)
Fig. 4 (4)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.3.2 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный винт
Fig. 5 (11)
.
u
Снимите пластмассовый колпачок
Fig. 5 (10)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 5 (13)
(2 шт.
Torx® 25).
u
Дверь приподнимите и отставьте в сторону.

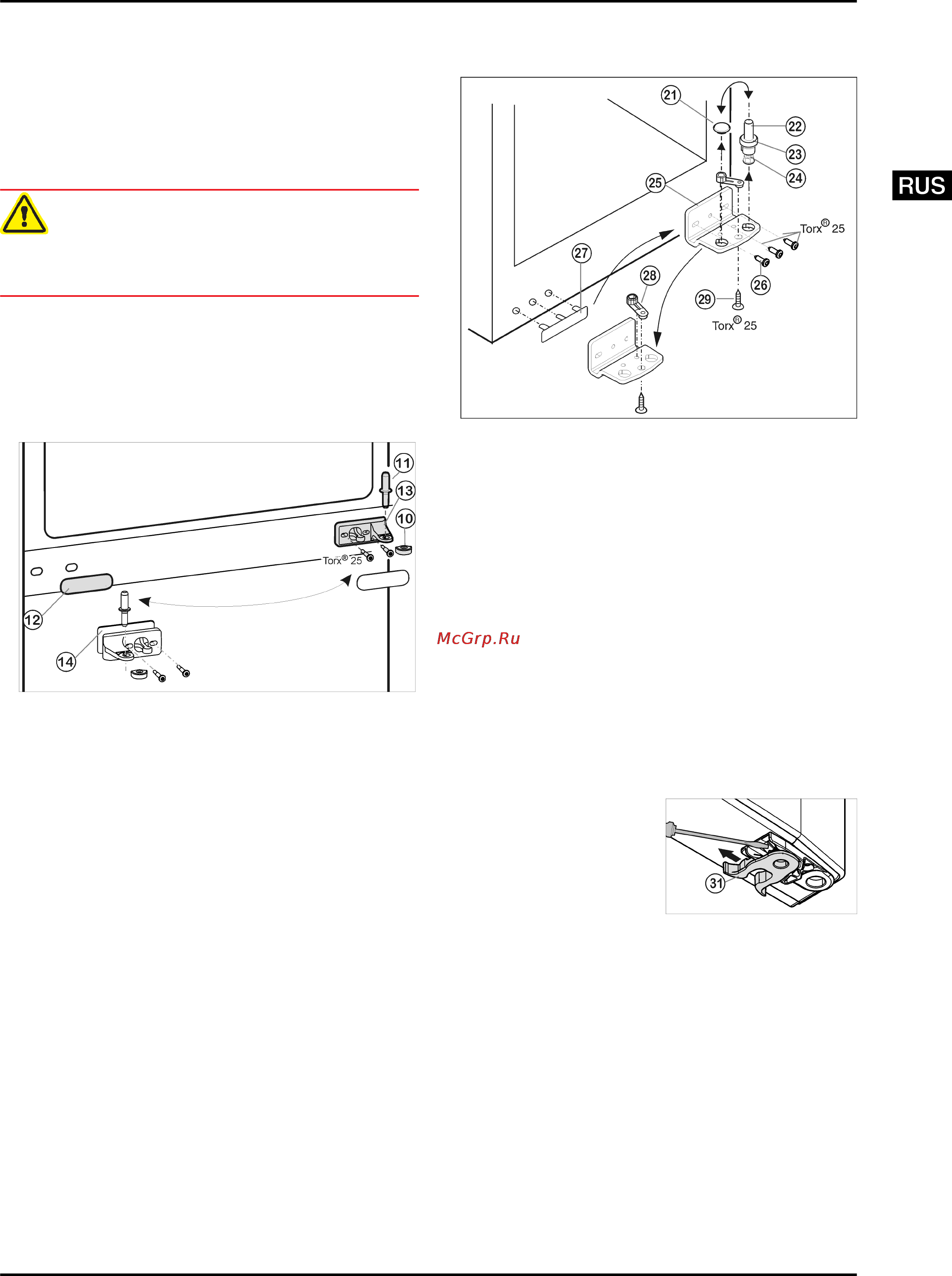

4.3.3 Перестановка средних опорных
деталей
Fig. 5
u
Осторожно снимите накладку
Fig. 5 (12)
.
u
Прикрутите средний опорный кронштейн
Fig. 5 (13)
с
подкладкой
Fig. 5 (14)
с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 5 (12)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.4 Перестановка нижних опорных
деталей
Fig. 6
u
Извлеките опорный винт
Fig. 6 (22)
в комплекте с
шайбой
Fig. 6 (23)
и регулируемой опорой
Fig. 6 (24)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 6 (21)
.
u
Открутите
Fig. 6 (26)
опорный кронштейн
Fig. 6 (25)
.
u
Открутите
Fig. 6 (29)
опорную деталь
Fig. 6 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 6 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 6 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 6 (21)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 6 (22)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.5 Перестановка ручек
Соответственно на верхней и нижней дверце:
u
переставить
пружинный зажим
Fig. 7 (31)
: Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u
Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 7
Ввод в работу
7
