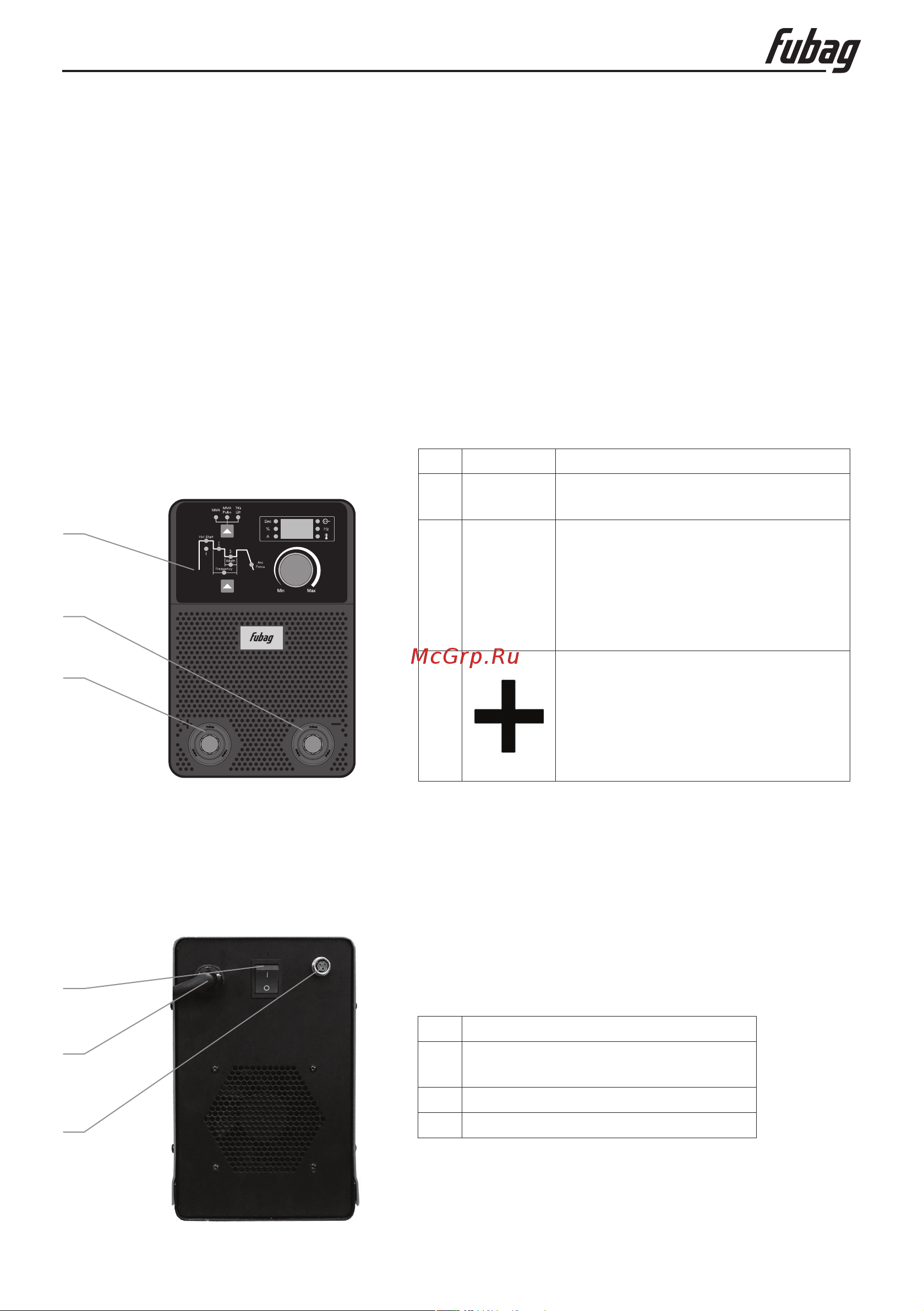

![Fubag In Pulse 160 CEL [6/17] Описание аппарата](/views2/1978241/page6/bg6.png)
IN PULSE 160/180 CEL
Инструкция по эксплуатации
- 5 -
2. Использование по назначению
2.1 РУЧНАЯ ДУГОВАЯ СВАРКА ПОКРЫТЫМИ ЭЛЕКТРОДАМИ, MMA
• Электродуговая ручная сварка или сварка покрытыми электродами. Она характери-
зуется тем, что электрическая дуга горит между плавящимся электродом и сварочной
ванной. Внешняя защита не используется, любая защита от воздействия атмосферы
исходит от самого электрода.
2.2 СВАРКА TIG (TIG LIFT)
• Сварка TIG с зажиганием дуги при контакте с деталью.
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Поз. Символ Описание
1
Панель управления
Управление аппаратом
2
–
Байонетный разъем, свароч-
ный ток «-»
• TIG: Подключение сварочной
горелки TIG
• MMA: подсоединение электро-
додержателя или кабеля массы
3
Байонетный разъем, свароч-
ный ток «+»
• TIG: Подключение кабеля
массы
• MMA: подсоединение электро-
додержателя или кабеля массы
Рис. 3.1
3
1
2
3.2 ВИД СЗАДИ
Поз. Описание
1
Выключатель
Включение/выключение аппарата
2 Сетевой кабель
3 Разъем для пульта ДУ (3 pin)
Рис. 3.2
1
2
3
