5.2 Установка параметров дисплея

Как по умолчанию, так и после пяти минут бездействия, ЖК-дисплей отображает

выходные параметры. После 60 бездействия подсветка ЖК-дисплея автоматически

отключается и, чтобы обратно включить подсветку, надо нажать любую кнопку.

ЖК-дисплей включает в себя:

 Секцию цифровой индикации,

 Графическую секцию, обозначающую уровень мощности,

 Графическую секцию, обозначающую работу вентилятора,

 Графическую секцию работы зарядного устройства.

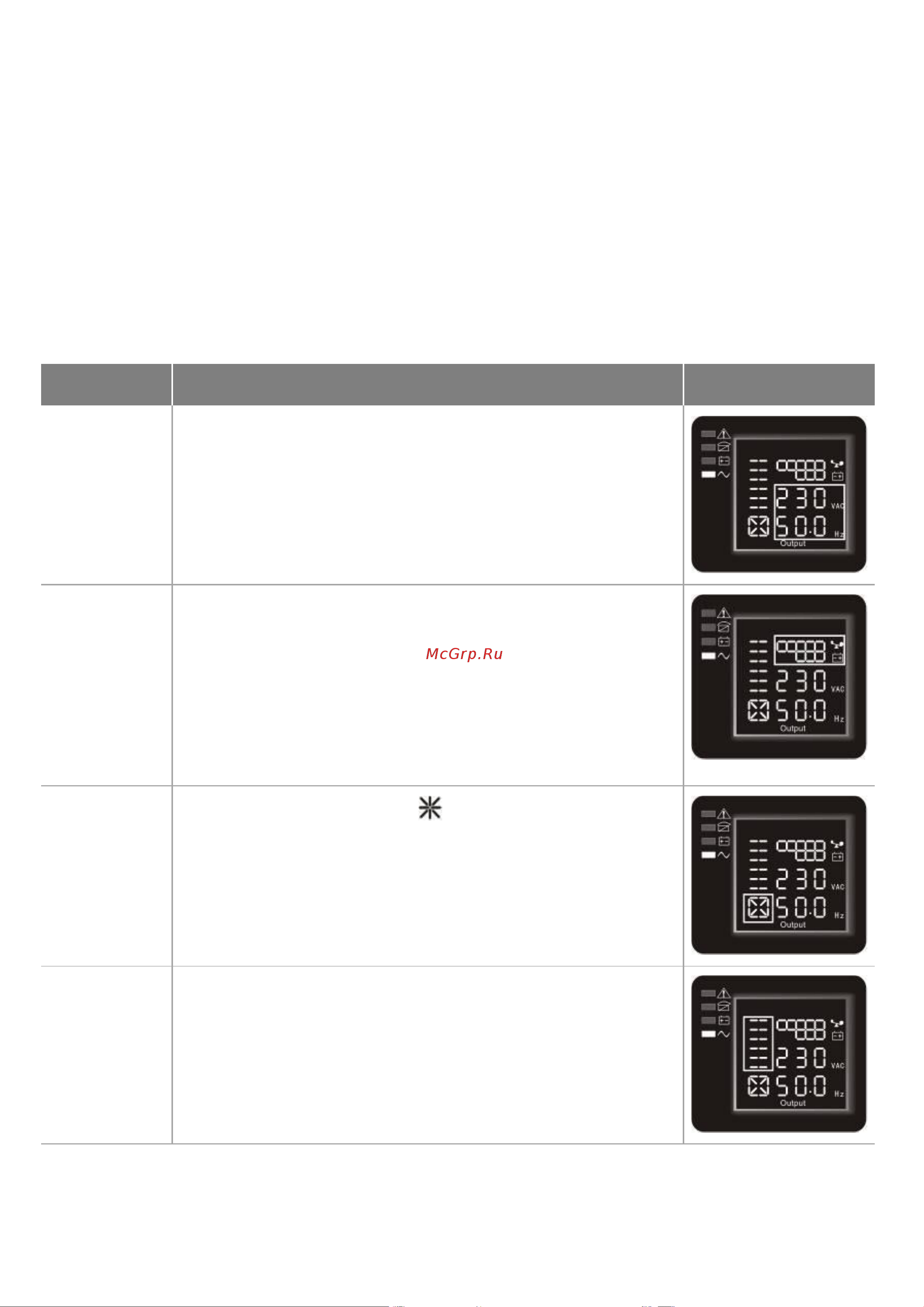

Таблица 5 – Описание дисплея

Секция

Описание

Графики

Секция

цифровой

индикации

Отображает соответствующие цифровые значения

(номинальное напряжение на входе и выходе и

его частоту, температуру, батареи), например,

как показано на схеме – выходное напряжение

равно 230 В, частота выходного напряжения 50

Гц.

Секция

графиков

емкости

Секция графиков емкости – отображает емкость

аккумулятора и нагрузку на ИБП. Каждая клетка

графика отображает 20% номинальной емкости и

нагрузки. Как показано на схеме выше, емкость

батареи составляет 80 – 100% (5 клеток),

нагрузка достигает 40–60% (3 клетки). При

перегрузке ИБП, при низкой оставшейся емкости

батареи данный значок будет мигать.

Секция

вентилятор

Секция «вентилятор» – отображает работу

вентилятора. Когда вентилятор работает

нормально, на дисплее отображаются

динамически вращающиеся лопасти вентилятора,

если вентилятор неисправен, значок будет мигать

и прозвучит звуковой сигнал.

Секция

график

работы

зарядного

устройства

Отображает состояние зарядного устройства.

Когда зарядное устройство работает нормально,

соответствующий значок будет меняться

динамически и упорядоченно
