5 УСТАНОВКА БЛОКА БАТАРЕЙ

Для того чтобы установить дополнительный блок батарей:

1. Снимите переднюю крышку ИБП и каждого блока батарей, как показано на

рисунке 3.

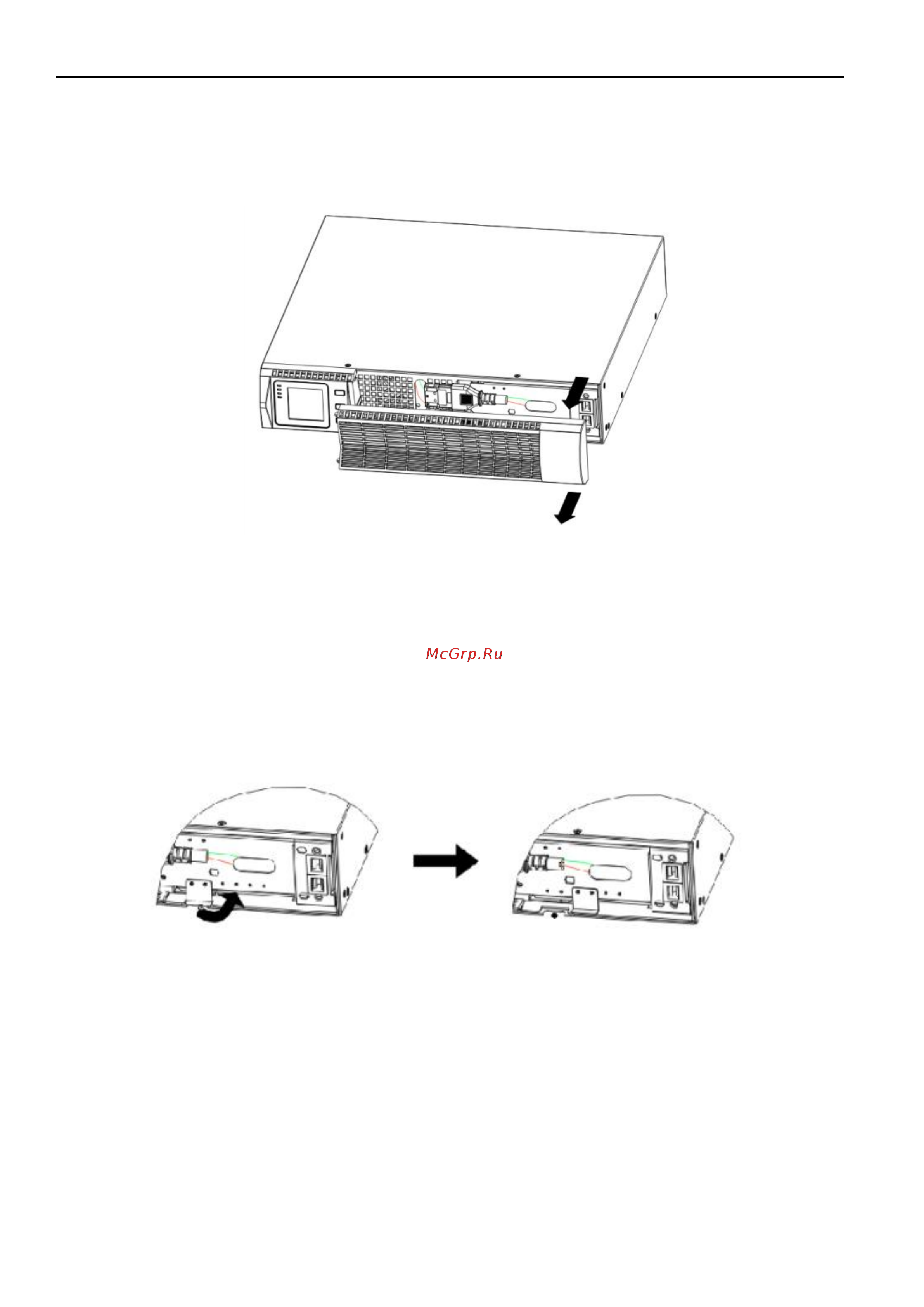

Рисунок 3 – Снятие передней крышки ИБП

2. В нижней части передней панели ИБП аккуратно открутите винты на заглушке,

закрывающей намеченное отверстие для проводников.

Если вы подключите несколько ББ, проделайте тоже самое с каждым ББ, так как

показано на рисунке 4.

Рисунок 4 – Подключение ББ

3. Подключите разъёмы ББ к ИБП так как показано на рисунке 5. К ИБП может

быть подключено до четырех блоков батарей. Внутри ББ два типа разъёмов:

двухпроводные (черный и красный) соединяются между собой, т.к. это

параллельные линейки АКБ внутри блока батарей; трехпроводные
