предназначены для подключения блоков батарей между собой, а так же для

соединения с ИБП.

У блока батарей имеется две группы АКБ внутри, от каждой группы отведена

группа проводов с клеммой.

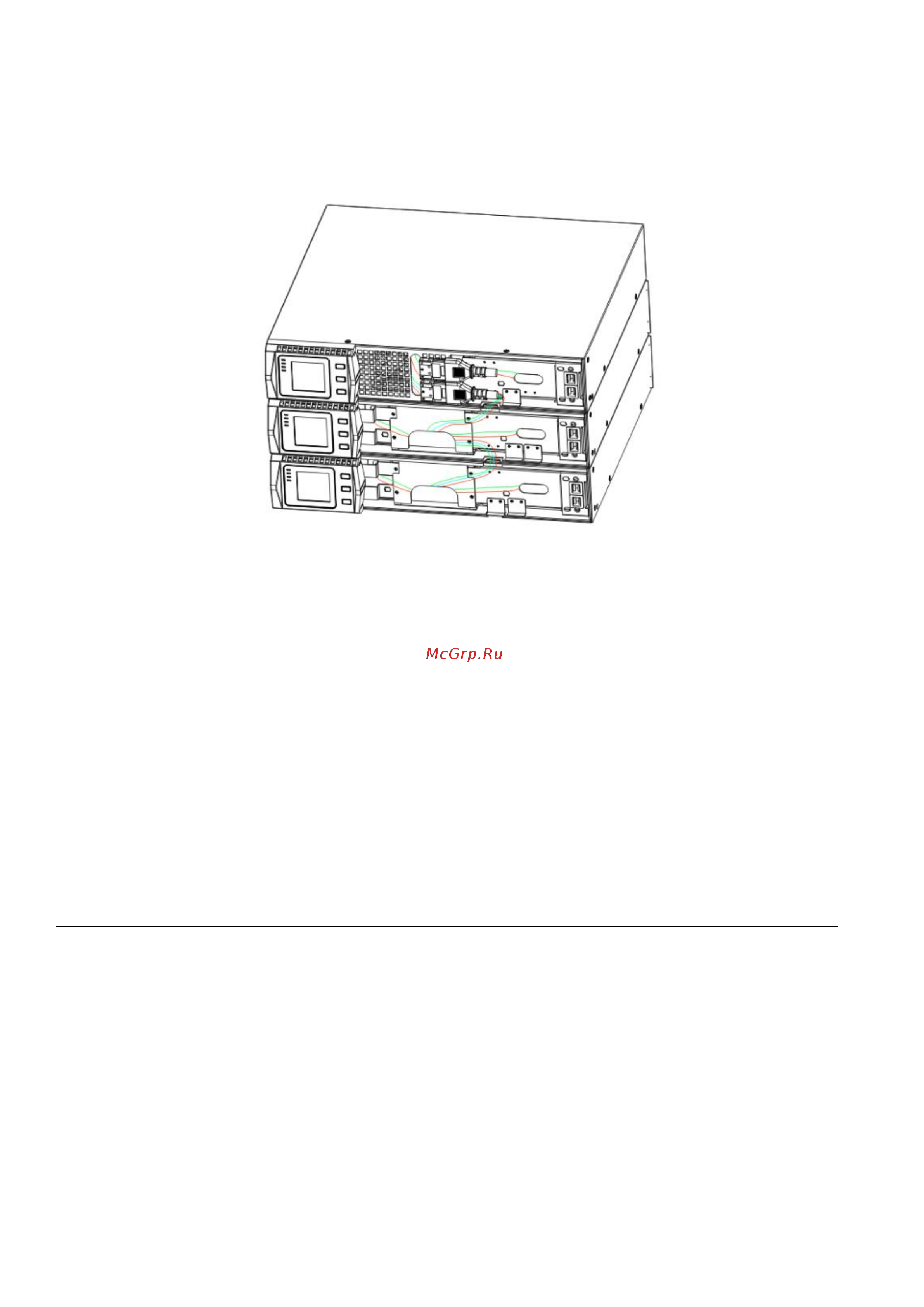

Рисунок 5 – Подключение блока батарей к ИБП

Внутри блока батарей установлена коммутационная плата, от которой отведено

четыре группы проводов. Две группы проводов (двупроводные: черный с

красным) предназначены для соединения двух групп АКБ между собой. Другие

две группы (трехпроводные: с зеленым проводом) предназначены для

соединения блоков батарей между собой и с ИБП.

4. Закройте крышку каждого блока дополнительных батарей. Убедитесь, что все

провода уложены аккуратно и не зажимаются крышкой.

5. Убедитесь, что все разъемы не доступны для пользователей, а кабели

соединяющие ИБП и ЕВР аккуратно проходят через отверстия на передней

панели.

6 ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ

Эксплуатация, техническое обслуживание и ремонт должны производится

техническим персоналом, изучившим настоящий паспорт и руководство

по эксплуатации, выполняются только квалифицированными специалистами.

Для обеспечения безотказной работы своевременно проводите техническое

обслуживание в течении всего срока эксплуатации. Оберегайте блоки

от попадания на них химически активных веществ: кислот, щелочей и др. Ремонт

блоков должен выполняться только квалифицированным специалистом.
