5.7 Контроль с помощью ERD-3s

Контроль основных параметров ИБП может осуществляться с помощью

устройства ERD-3s.

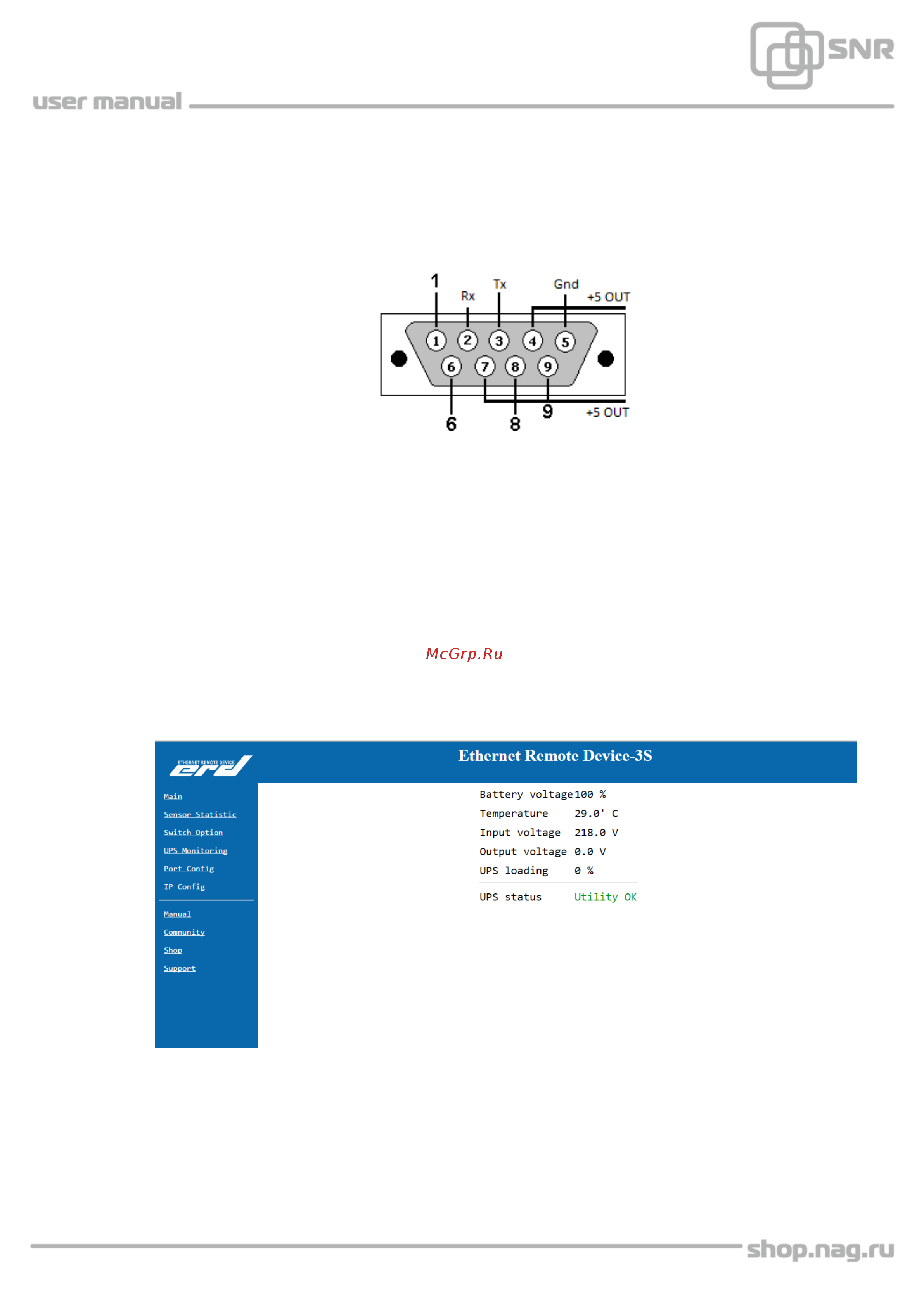

Для организации связи между ИБП и ERD-3s необходимо выполнить

подключение консольного кабеля в соответствии со схемой:

2 контакт консольного кабеля - 4 контакт 10-ти контактного разъема ERD-3s (Rx

RS232);

3 контакт консольного кабеля - 3 контакт 10-ти контактного разъема ERD-3s (Tx

RS232);

5 контакт консольного кабеля - 10 контакт 10-ти контактного разъема ERD-3s

(GND);

4 и 7 контакты консольного кабеля - 2 контакт 10-ти контактного разъема ERD-

3s (+5V IN/OUT).

Для настройки ERD необходимо изменить параметр Port Mode (вкладке Port

Config) на UPS monitoring.

Для просмотра параметров ИБП необходимо перейти на вкладку UPS

monitoring.

Также возможно подключение датчика напряжения на АКБ, для обеспечения

дополнительного контроля за напряжением АКБ.

Работа разъема Signal

Функциональный разъем Signal предназначен для управления выходной

розеткой.
