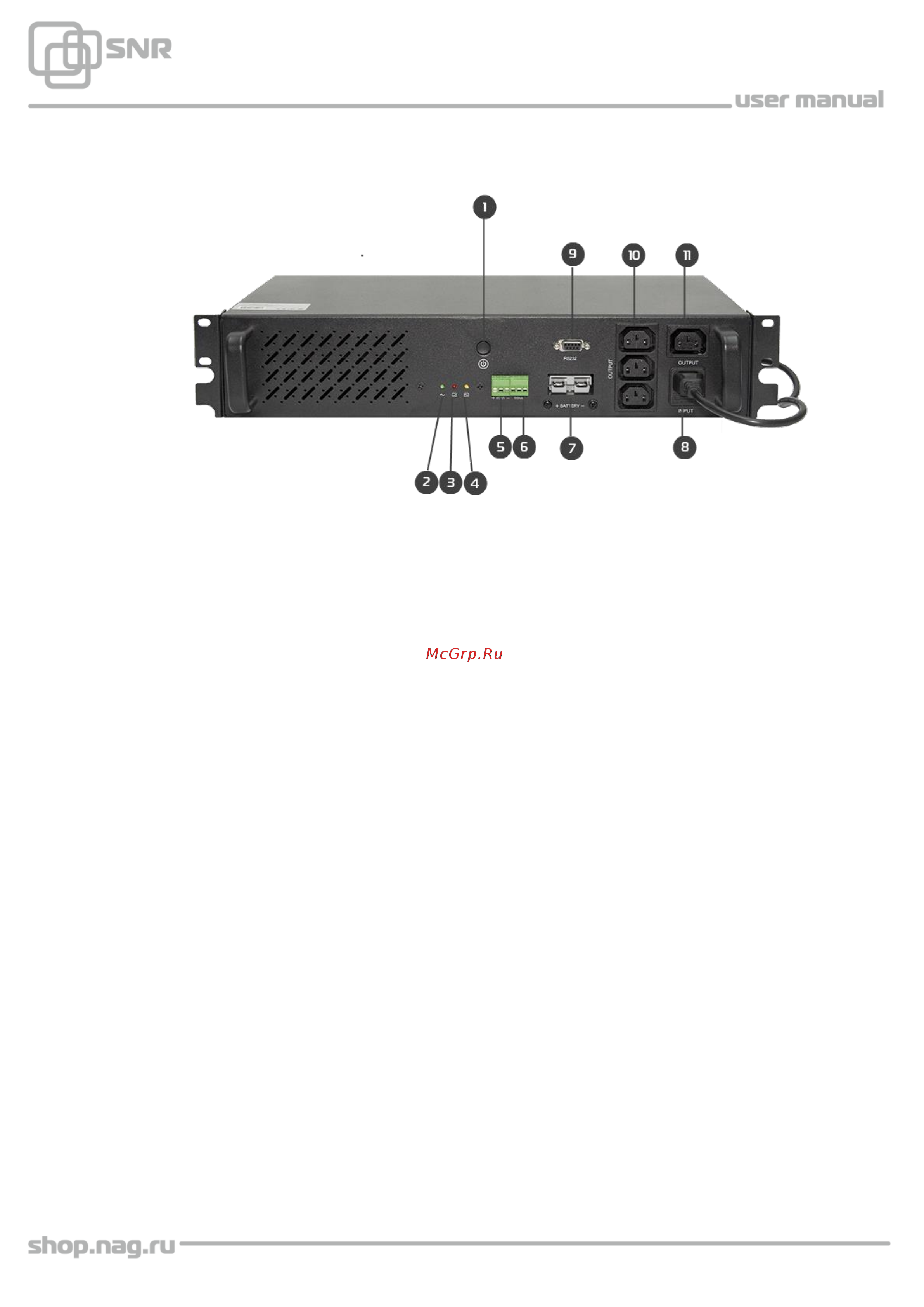

Внешний вид

1 - клавиша включения;

2 - индикатор выходного напряжения;

3 - индикатор работы инвертора;

4 - индикатор работы ЗУ;

5 - Выходной разъем 12 В;

6 - Порт “Signal” управления выходной розеткой;

7 - Разъем для подключения АКБ;

8 - Разъем для подключения питания.

9 - Коммуникационный порт RS232;

10 - Выходные неуправляемые розетки;

11 - Выходная управляемая розетка;

4.3 Подключение и эксплуатация оборудования

4.3.1 Подключение аккумулятора

Для подключения аккумулятора необходимо использовать коннектор

поставляемый в комплекте с ИБП. Подключение производится с соблюдением

полярности контактов:

 красный - к положительному выводу АКБ;

 черный - к отрицательному выводу АКБ.

Номинальное входное напряжение АКБ - 12 В. Максимально допустимая

ёмкость подключаемых АКБ - 100 Ач.
