СПЛИТ-СИСТЕМЫ
20
www.nordfrost.ru
Установка монтажной плиты

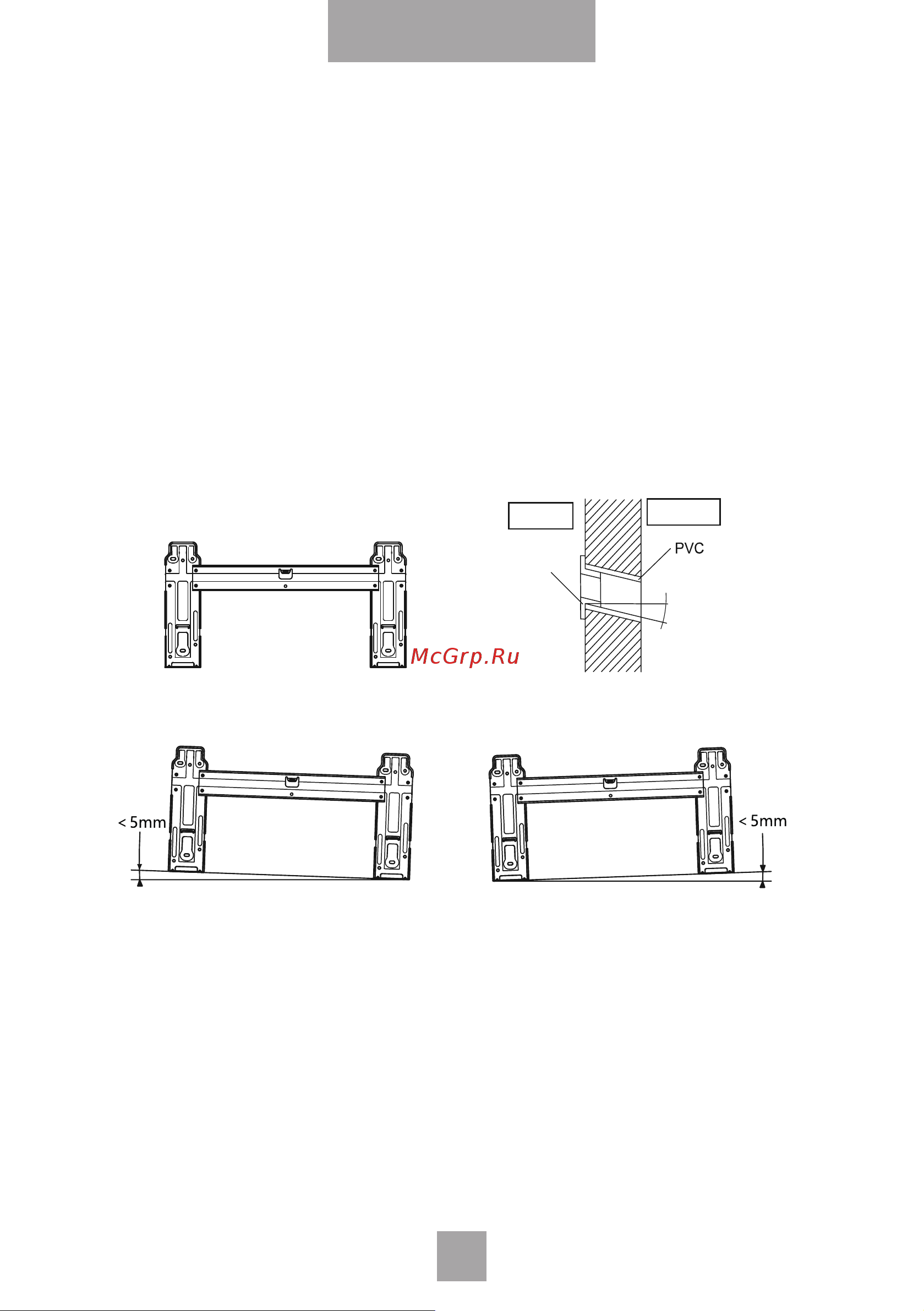

– Установите монтажную плиту в горизонтальное положение. Разница в
высоте между левой и правой сторонами монтажной плиты не должна
превышать 5 мм. (Рис. 4)
– Просверлите отверстия и вставьте пластиковые анкеры в соответствующие
места на стене и закрепите монтажную плиту на стене с помощью винтов
М5х30. Убедитесь, что на стене не менее 4 фиксированных точек. Убедитесь,
что монтажная плита находится в горизонтальном положении.
Отверстие для прокладки труб
– Просверлите отверстия, как показано на рис.5. Отверстие диаметром
80 мм должно быть немного под наклоном. Трубку из ПВХ отрежьте под
небольшим углом и вставьте ее в отверстие (рис. 5). Установите настенную
заглушку.
монтажная плита
монтажная плита
монтажная плита
лев
ая сторона правая сторона
левая сторона правая сторона левая сторона правая ст
орона
Стена
рис. 4
рис. 4 рис. 5
горизонтальное направление горизонтальное направление
Снаружи
Внутри
трубка
Заглуш
5�
ка
