СПЛИТ-СИСТЕМЫ

www.nordfrost.ru

Установка наружного блока

– Если для установки наружного блока необходимы монтажные кронштейны,

приобретите их самостоятельно (рис.10).

– Соберите монтажную раму и опоры при помощи 6 винтов (М12х25),

плоских шайб, пружинных шайб и гаек.

– Просверлите 6 или более отверстий в стене в соответствии с размером

ножек кондиционера.

– Определите места для установки левой и правой опор. Убедитесь, что

левая и правая опоры находятся на одном уровне.

– Закрепите монтажную раму на стене при помощи расширяющихся болтов.

– Закрепите наружный блок при помощи 4 болтов (М10х25) на монтажных

кронштейнах.

– Соединение должно быть крепким и надежным.

– При установке наружного блока корпус должен быть подвешен на тросах

во избежание падения.

– При установке или ремонте не допускайте падения инструментов и

компонентов.

– Регулярно проверяйте надежность монтажной рамы.

– Снимите клапанную крышку наружного блока.

– Установите расширяющуюся гайку в одну линию центром резьбы и плотно

закрутите гайку рукой.

– Плотно закрутите гайку с фланцем динамометрическим ключом до щелчка.

– Для соединения труб рекомендуется использовать динамометрический ключ.

– Использование другого гибкого или жесткого гаечного ключа может привести к

повреждению раструба из-за неправильного приложения усилия.

– Угол изгиба трубки не должен быть слишком маленьким, иначе она может

сломаться, поэтому используйте трубогиб для сгибания трубки.

– Никогда — не допускайте попадания воды, пыли или песка в трубу.

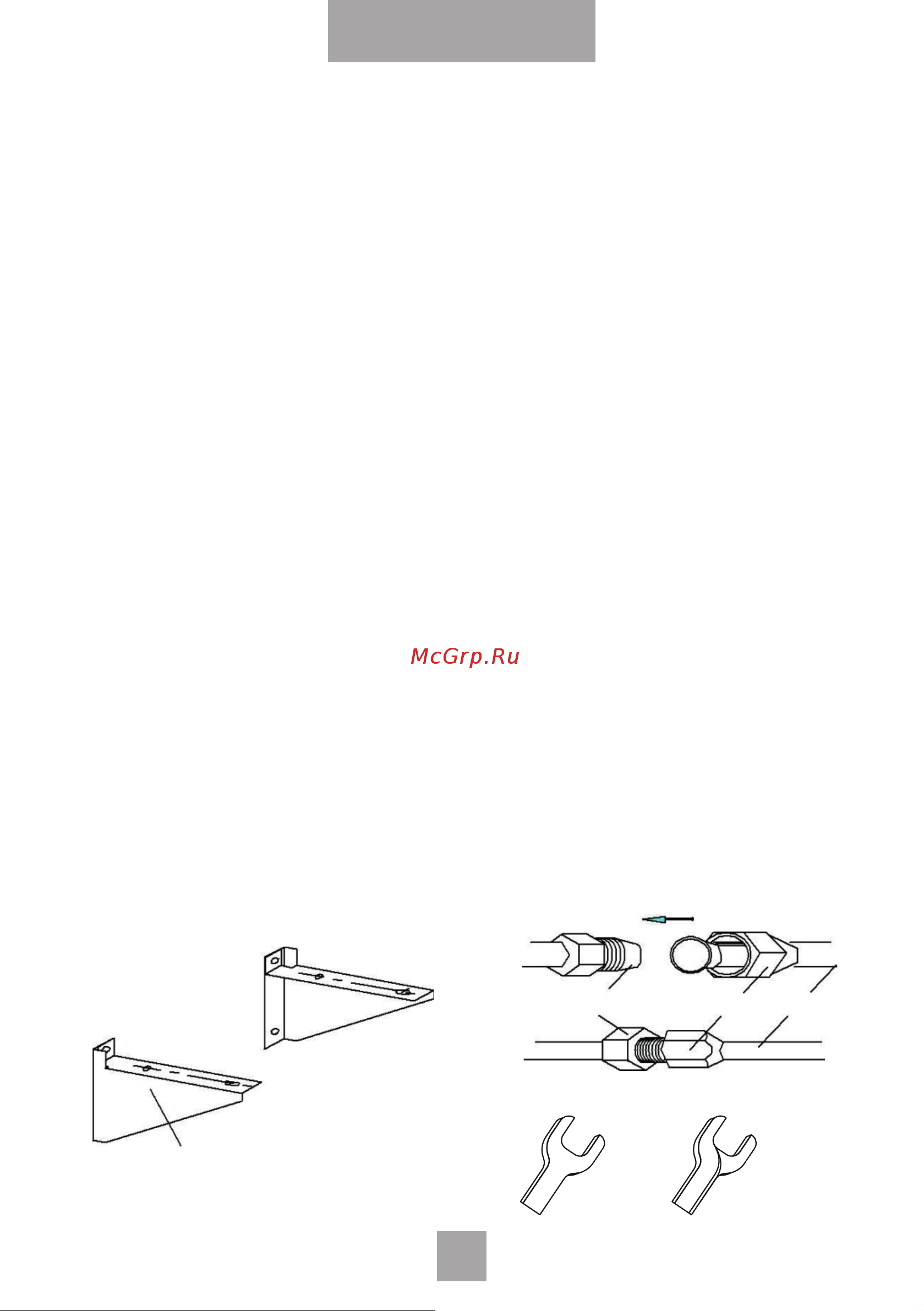

Монтажные кронштейны

Рис 10. Рис 11.

Гаечный ключ

Резьба

Динамометрический ключ

ТрубопроводГайка с фланцем
