Русский-13
Русский

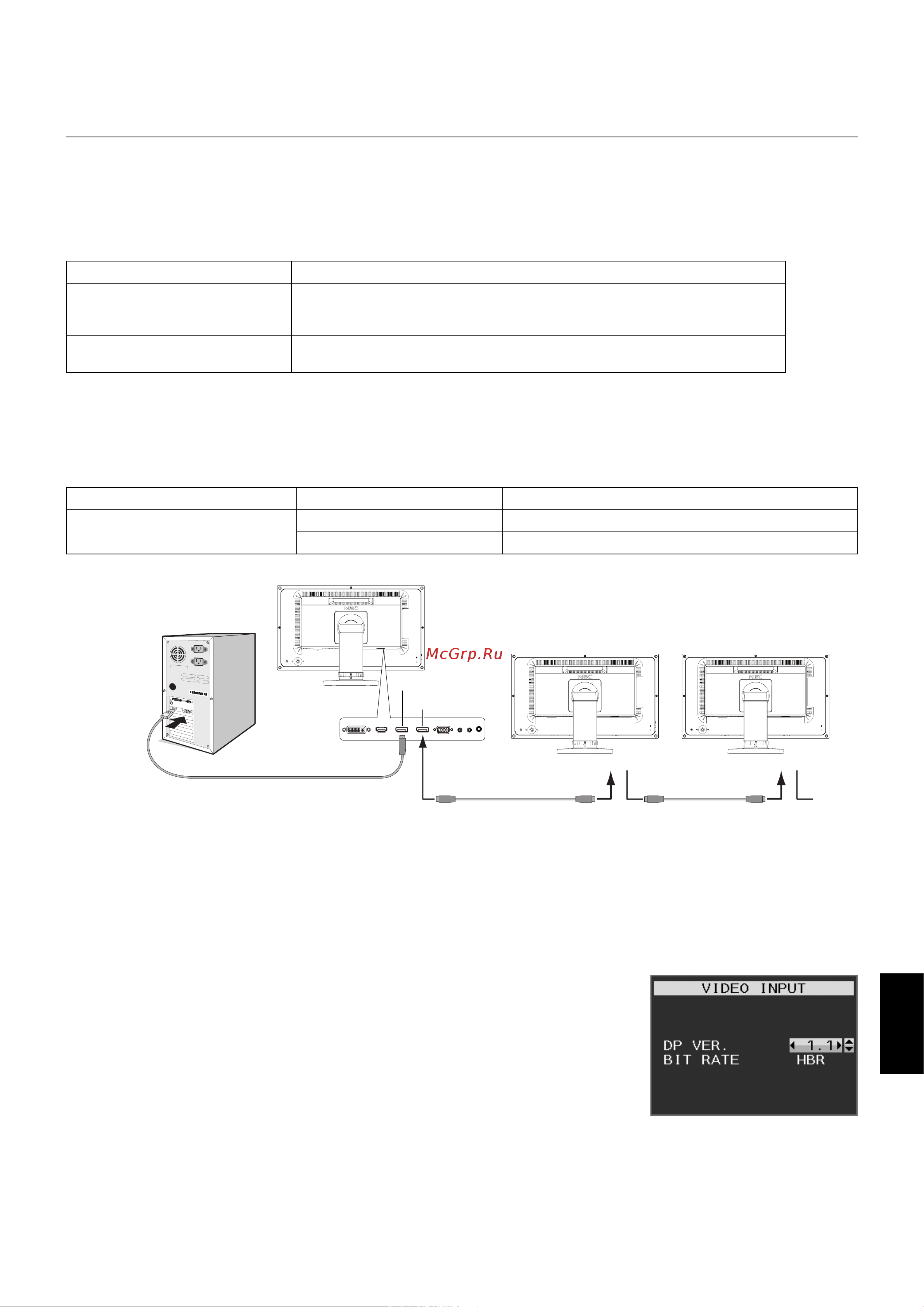

Соединение нескольких мониторов при помощи
DisplayPort
Можно подключить несколько мониторов, используя последовательное соединение для выхода DisplayPort.
Для использования нескольких мониторов в режиме MST (многопотоковая передача) на каждом подключенном
мониторе для параметра ВЫХОД DP MULTISTREAM должно быть выбрано значение АВТО. Измените параметр
монитора, подключенного к компьютеру последним в цепочке мониторов. Если изображение на мониторах отсутствует,
выключите монитор, подключенный к компьютеру, и снова включите.
Может потребоваться настройка выхода DisplayPort. Настройте требуемым образом, как показано ниже.
Экр. меню OSD (см. стр. 18)
Значение КЛОНИР. для параметра
ВЫХОД DP MULTISTREAM
Заводская настройка.
Настройка DisplayPort 1.1a с:
— SST (передача одинарного потока).
Значение АВТО для параметра
ВЫХОД DP MULTISTREAM
Установка DisplayPort 1.2 вместе с:
— SST (передача одинарного сигнала) или MST (передача нескольких сигналов).
Изображение не разворачивается в зависимости от настройки операционной системы компьютера.
Проверьте настройки компьютера.
ПРИМЕЧАНИЕ.
Мониторы необходимо соединить при помощи поставляемого в комплекте кабеля DisplayPort.
Для подсоединения нескольких мониторов настоятельно рекомендуется использовать дисплеи одной модели.
За дополнительной информацией обратитесь к поставщику видеокарты.
BIT RATE Максимальное количество подключаемых мониторов
MST (передача нескольких сигналов)
HBR2 (настройка по умолчанию) 4 устройства (содержимое HDCP: 4 устройства)
HBR 2 устройства (содержимое HDCP: 2 устройства)
ПРИМЕЧАНИЕ.
Количество последовательно соединенных мониторов зависит от типа видеоадаптера и других факторов.
ВХОД DisplayPort
ВЫХОД DisplayPort
ВЫХОД DisplayPort
ВХОД/ВЫХОД DisplayPort
Кабель DisplayPort
Кабель DisplayPort
DisplayPort
Кабель DisplayPort
ВХОД/ВЫХОД DisplayPort
ПРИМЕЧАНИЕ.
Если на мониторе отсутствует изображение, выполните действия по устранению неисправностей из раздела
Устранение отсутствия изображения, затем выберите DP VER «1.1» (ниже). Затем следуйте инструкциям,
указанным в первом пункте.
Если выбрана эта функция MST, функция управления питанием отключается в соответствии с указанием ErP.
Устранение отсутствия изображения
Если после настройки ВЫХОДА DP MULTISTREAM на мониторах по-прежнему нет изображения, следуйте указаниям ниже.
1. Выключите компьютер.
2. Нажмите кнопку ЦЕНТР/ВЫХОД, чтобы открыть сообщение НЕТ СИГНАЛА
экранного меню.
3. Нажмите кнопку ВНИЗ/ВВЕРХ вверх, чтобы отобразить меню ВИДЕОВХОД.
4. Нажмите кнопку ВНИЗ/ВВЕРХ вниз, чтобы отобразить меню переключения
DisplayPort.
5. Для установки DisplayPort выберите значение 1.1 для DP VER.
6. Нажмите кнопку ЦЕНТР/ВЫХОД, чтобы закрыть экранное меню.
7. Включите компьютер.
ПРИМЕЧАНИЕ.
Для MST (многопотоковой передачи) и SST (передачи одинарного потока) требуется соответствующий
видеоадаптер.
Убедитесь, что плата видеоадаптера поддерживает многопотоковую передачу.
За дополнительной информацией обратитесь к поставщику.
ПРИМЕЧАНИЕ.
Мониторы необходимо соединить при помощи поставляемого в комплекте кабеля DisplayPort.
