2.2 Подключение монитора к компьютеру

1. Выключите компьютер и отсоедините его от электросети.

2. Для работы в аналоговом режиме подключите 15-контактный разъем сигнального кабеля к

порту VGA монитора и порту VGA OUT на задней панели компьютера. For digital operation,

connect the DVI cable to the DVI port on the monitor and the DVI port on the back of the computer.

Закрепите кабель, затянув винты на обоих концах сигнального кабеля.

3. Подсоедините один конец кабеля питания к монитору, затем подсоедините другой конец

кабеля питания к ближайшей электрической розетке.

ВНИМАНИЕ! Во избежание поражения электрическим током или повреждения оборудования:

• Не отсоединяйте заземляющий провод кабеля питания. Заземляющий контакт выполняет

важную функцию защиты.

• Подключите вилку кабеля питания к сетевой розетке с заземляющим выводом, установленной

в легко доступном месте.

• Отключите питание оборудования путем извлечения вилки кабеля питания из сетевой розетки.

• В целях безопасности не размещайте какие-либо предметы на силовых и сигнальных кабелях.

Размещайте их таким образом, чтобы на них нельзя было случайно наступить или споткнуться.

Не тяните за провода или кабель питания. Извлекая кабель из электрической розетки,

держите кабель за вилку.

4. Включите компьютер и монитор. Если на мониторе есть изображение – установка успешно

выполнена. Если на мониторе нет изображения – проверьте все соединения.

Осторожно! 1. Во избежание повреждения монитора при выполнении установки, полностью

подсоедините сигнальный кабель перед тем, как подключать кабель питания к

электрической розетке.

2. Во избежание падения и повреждения монитора во время установки,

поддерживайте монитор за обрамления экрана в районе центра масс при

выполнении операций.

1 2 3

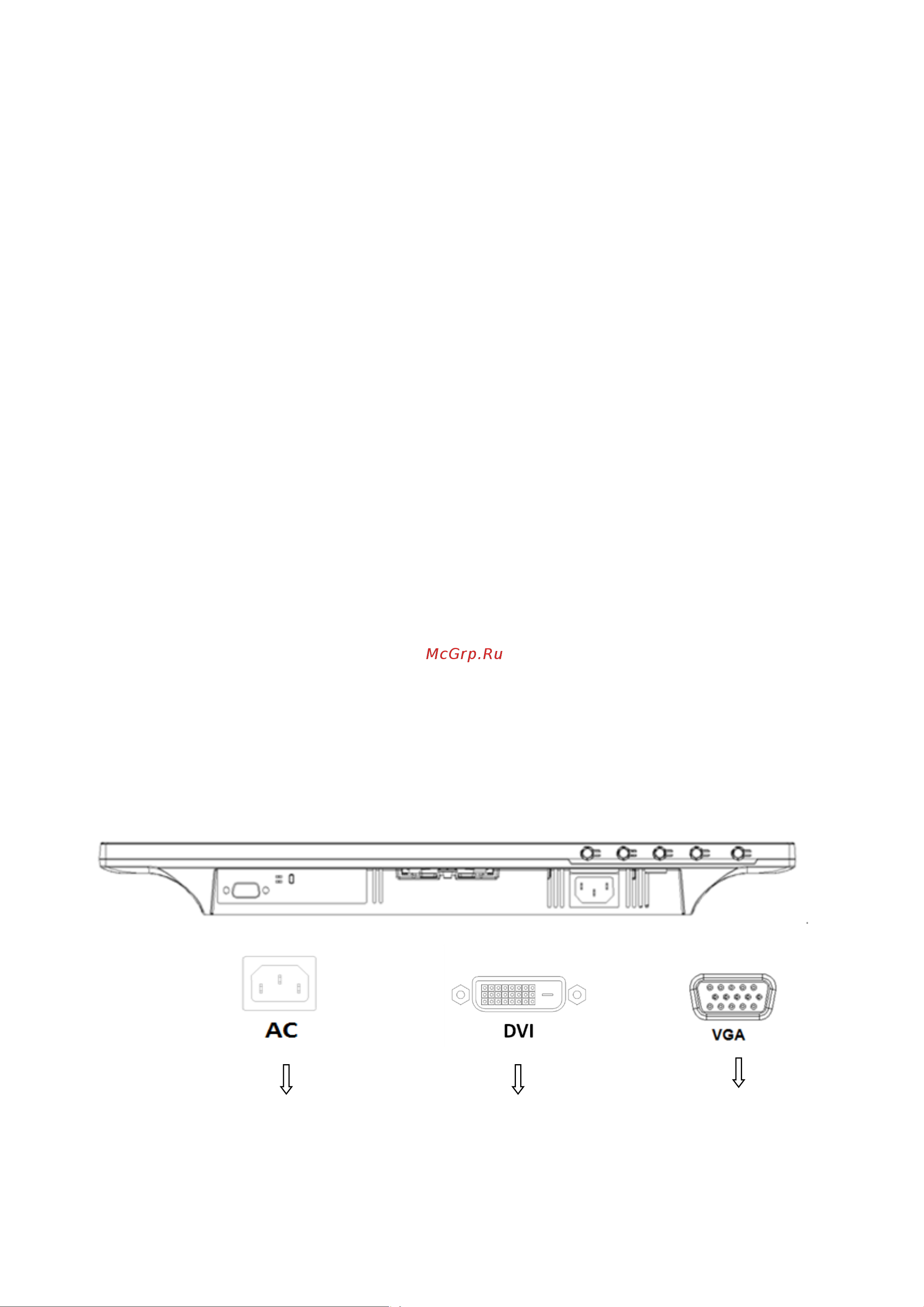

Описание разъемов монитора.

1. Вход сетевого питания (AC)
