Русский

Канал данных дисплея (Display Data Channel –

DDC)

Для упрощения установки при поддержке протокола DDC монитор поддерживает

технологию «plug-and-play» (готово к работе без дополнительной настройки). DDC

– это коммуникационный протокол, посредством которого монитор автоматически

информирует главную систему о своих возможностях, например, поддерживаемом

разрешении и режиме синхронизации. Монитор поддерживает стандарт DDC2B.

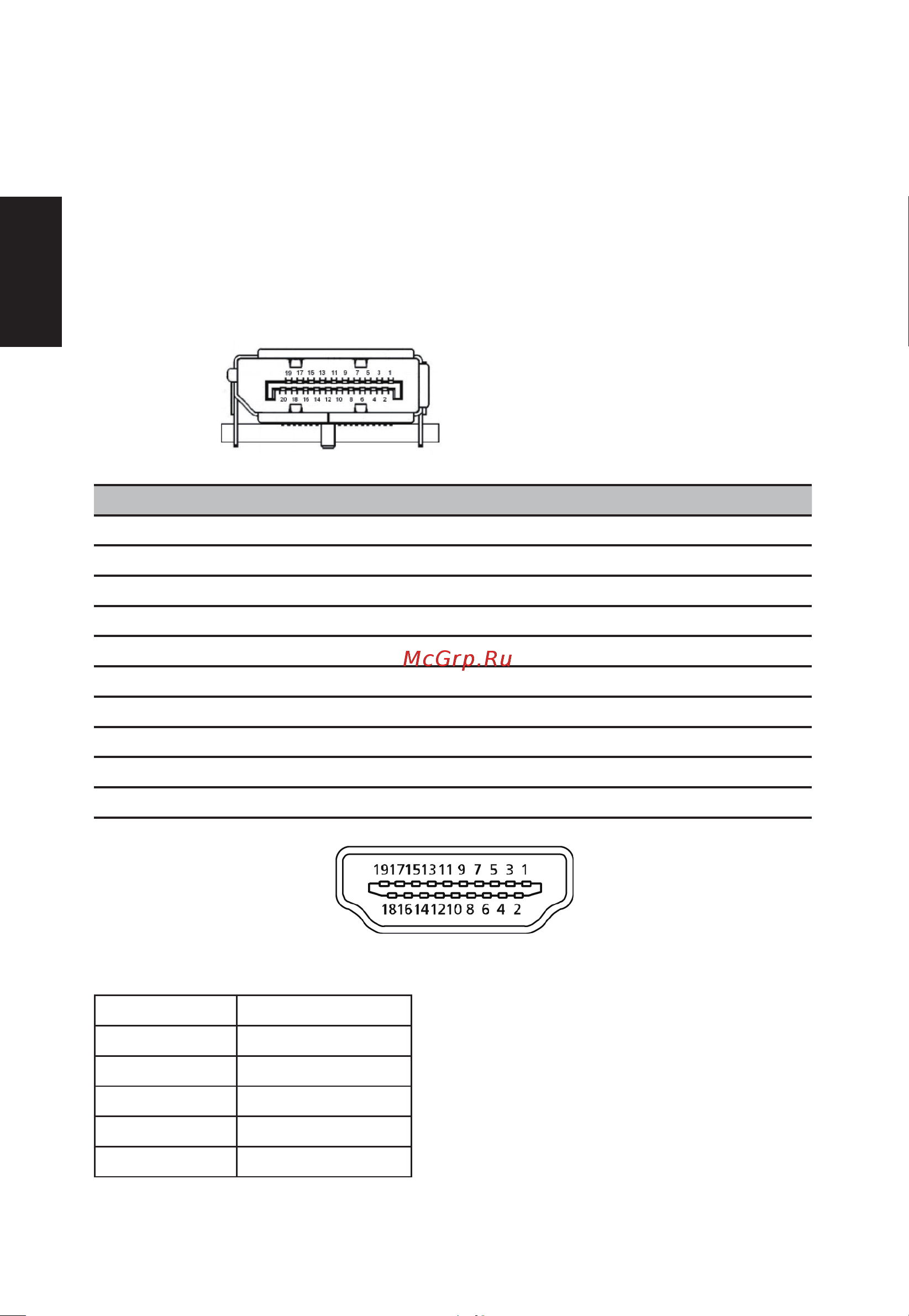

20-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 ML_Lane 0+ 2 GND

3 ML_Lane 0- 4 ML_Lane 1+

5 GND 6 ML_Lane 1-

7 ML_Lane 2+ 8 GND

9 ML_Lane 2- 10 ML_Lane 3+

11 GND 12 ML_Lane 3-

13 CONFIG1 14 CONFIG2

15 AUX CH+ 16 GND

17 AUX CH- 18 Горячее подключение

19 Возврат 20 DP_PWR

*19-контактный сигнальный кабель цветного дисплея

КОНТАКТ № ОПИСАНИЕ

7. MHL+

9. MHL-

18. VBUS

19. CBUS

5, 11, 17 GND

*Только для моделей MHL
