Эксплуатация монитора 35
HDMI
Выберите вход HDMI при использовании
разъема HDMI. С помощью кнопки выберите
источник сигнала HDMI.

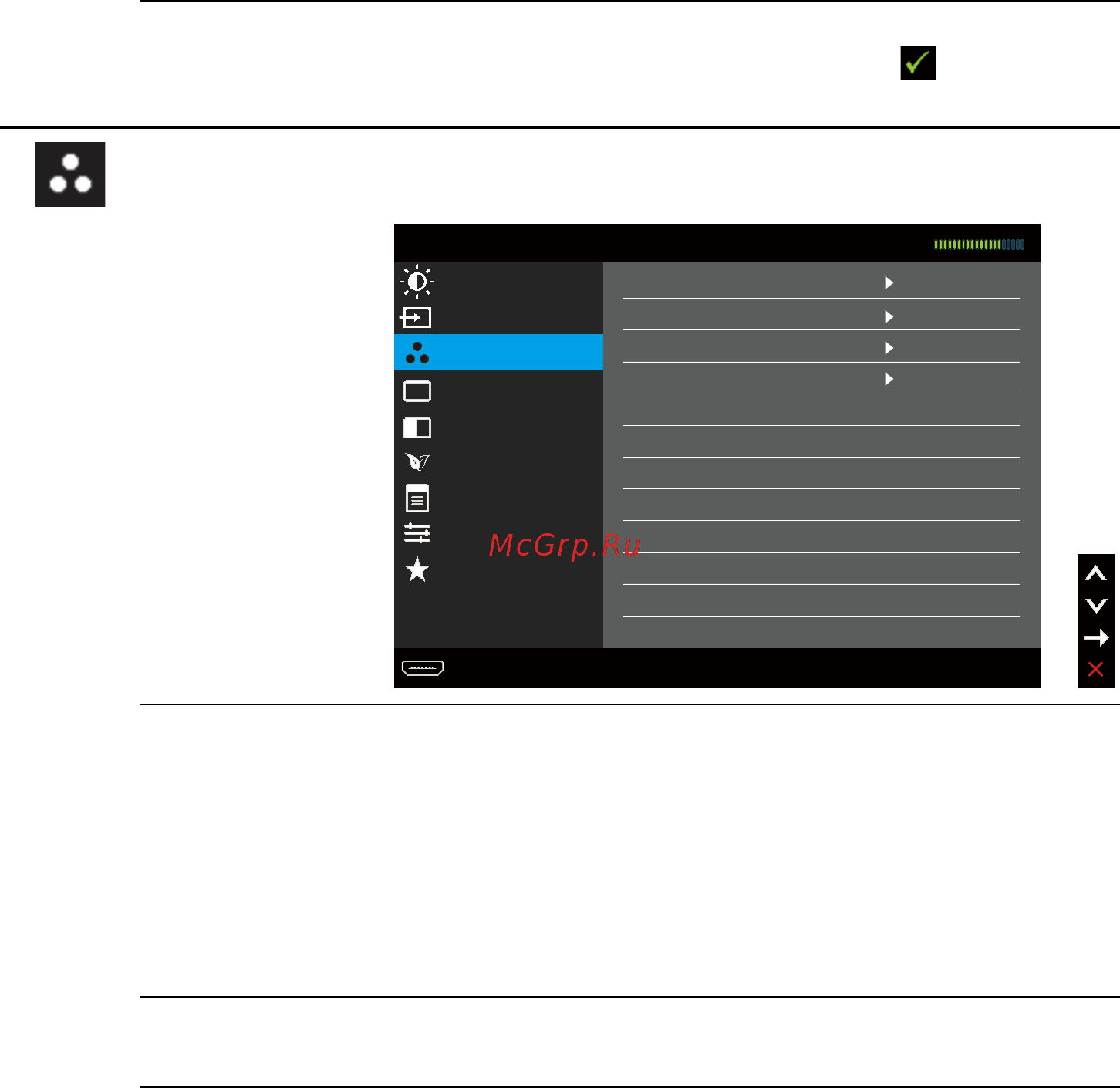

Настройки
цвета
Меню Настройки цвета используется для
регулировки настроек цвета монитора.
Dell UP2414Q
Формат цвета на входе
Гамма
Готовые режимы
Зонирование цветового пространства
Сброс настроек цвета
RGB
ПК
Стандарт
Выкл.
Контрастность(2)
Яркость / контрастность
Источник сигнала
Настройки цвета
Параметры отображения
Настройки PBP
Настройки энергосбережения
Настройки меню
Другие настройки
Персонализация
Энергопотребление
Разрешение: 3840x2160, 30Hz
Формат цвета
на входе
Позволяет выбрать режим входа видеосигнала:
• RGB: выберите этот режим, если монитор
подключен к компьютеру или DVD-плееру с
помощью кабеля HDMI или DP/Мини-DP.
• YPbPr: Выберите этот параметр, если DVD-
проигрыватель поддерживает только выход
YPbPr.
Gamma
(Гамма)
• Эта функция позволяет настроить параметр
Гамма для ПК или MAC.
