Dell UltraSharp UP2414Q BK/BK [6/86] Характеристики изделия
![Dell UltraSharp UP2414Q BK/BK [6/86] Характеристики изделия](/views2/1098378/page6/bg6.png)

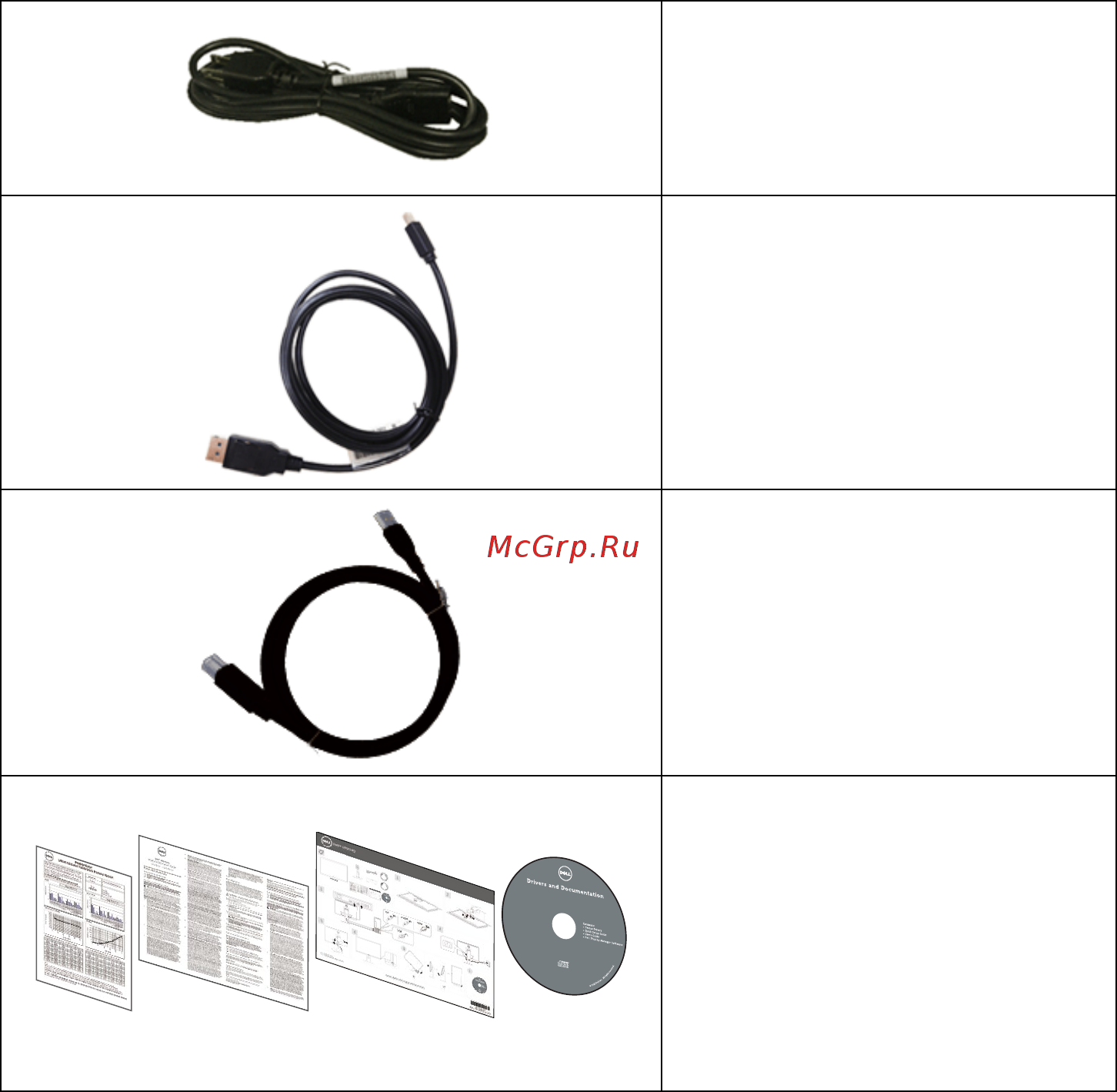

6 О мониторе
• Кабель питания
(зависит от страны)
• Кабель DisplayPort
(Мини-DP – DP)
• Восходящий кабель
USB 3.0 (включение
USB-портов на
мониторе)
UP 241 4Q Ult raSh arp Mo nit orDell
™
P/N 6KHMD Rev. A0 0
P/N 90.7V73 9.011
October 2013
Made in China
• Компакт-диск с
драйверами и
документацией
• Краткое руководство
• Справочник по изделию
и технике безопасности
• Отчет о заводской
калибровке.
Характеристики изделия
Монитор Dell UltraSharp 24 (модель UP2414Q) оснащен
жидкокристаллическим (ЖК) дисплеем с активной матрицей на
тонкопленочных транзисторах (TFT) и светодиодной подсветкой. Ниже
перечислены отличительные черты данного монитора.
• видимая область отображения 23,8 дюйма (60,47 см, по диагонали).
Разрешение 3840 X 2160 с поддержкой полноэкранного отображения
при меньшем разрешении.
• Возможность регулировки высоты, поворота и наклон.
• Крепление подставки.
