52 Эксплуатация монитора
ПРИМЕЧАНИЕ. При эксплуатации данного Экрана с максимальным
разрешением может потребоваться корректировка размера шрифта.
Чтобы изменить размер шрифта (для Windows
®
7 и Windows
®
8/
Windows
®
8.1), перейдите:
Панель управления > Оформление и персонализация > Экран
Настройка монитора DP1.2
Заводским параметром по умолчанию в UP2414Q является DP1.1a.
Для включения разрешения 3840 x 2160 с частотой 60 Гц убедитесь в том,
что видеокарта источника DP сертифицирована по стандарту DP1.2, имеет
функцию многопотоковой передачи (MST) и поддерживает разрешение до
3840 x 2160 с частотой 60 Гц, а ее драйвер поддерживает DisplayID v1.3.
Затем выполните следующие действия, чтобы изменить параметр DP на
DP1.2:
А) Монитор воспроизводит содержимое

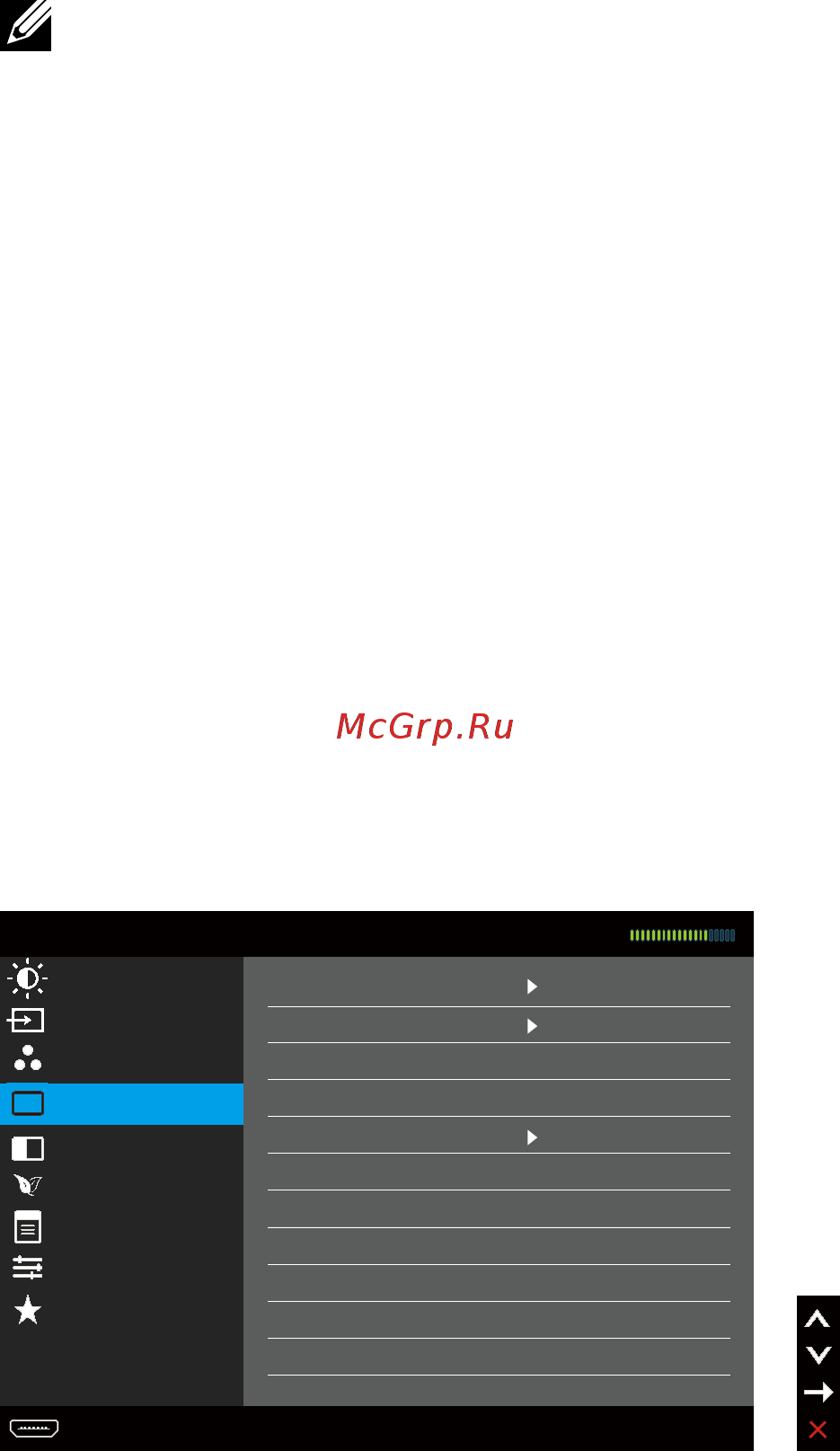

1. С помощью кнопки экранного меню перейдите в Параметры
отображения.
Dell UP2414Q
Формат 16:9
50
Динамич. контраст
Выравн. цветопрд.
DisplayPort 1.2
Сведения об экране
Сброс настр. изоб.
Резкость
Подавление помех
Выкл.
Яркость / контрастность
Источник сигнала
Настройки цвета
Параметры отображения
Настройки PBP
Настройки энергосбережения
Настройки меню
Другие настройки
Персонализация
Энергопотребление
Разрешение: 3840x2160, 30Hz
2. Перейдите к пункту DisplayPort 1.2
3. Выберите Вкл. или Откл.
4. Подтвердите выбор DP1.2 или DP1.1a, следуя предупреждению на
экране.
