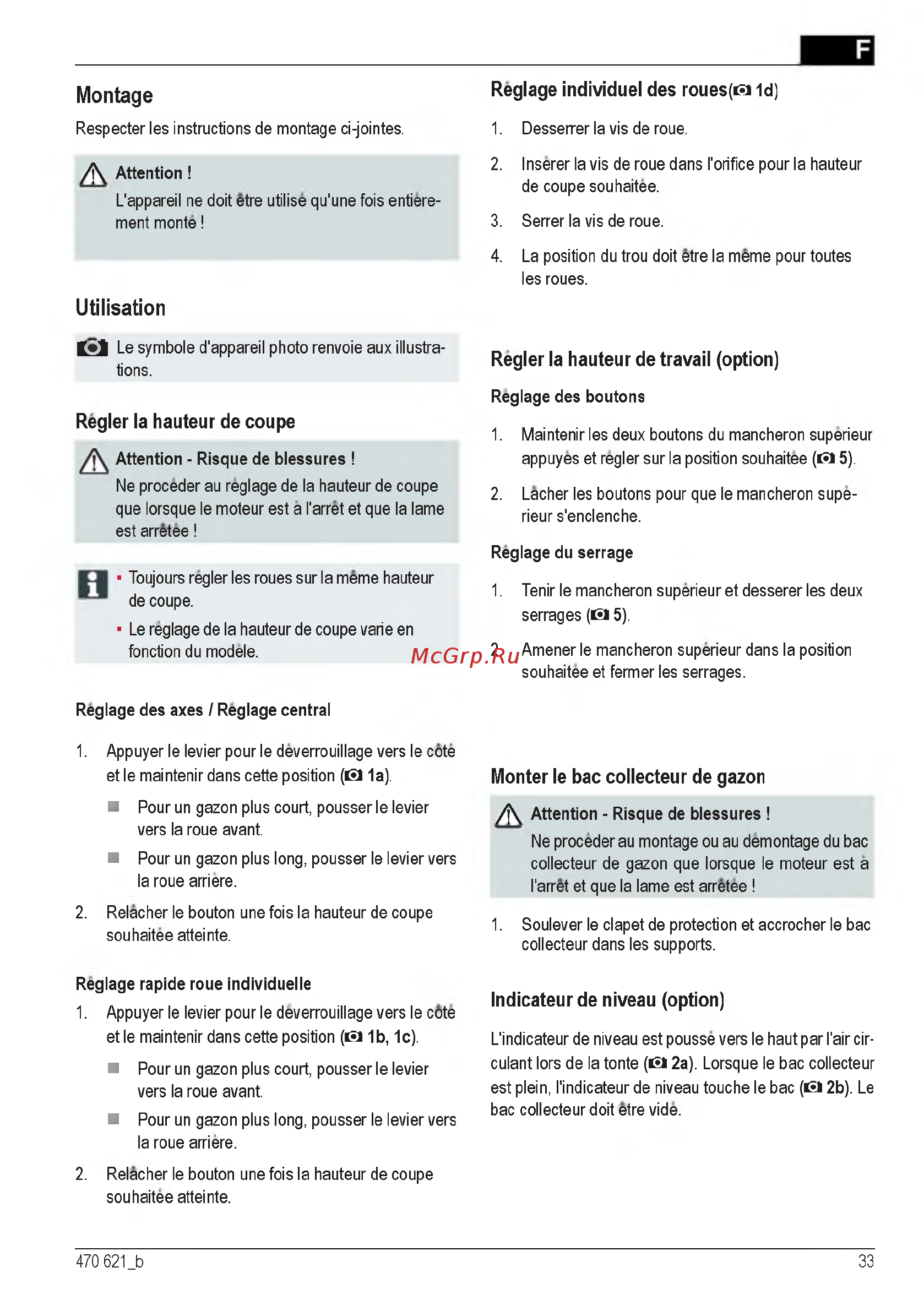

Montage
Respecter les instructions de montage ci-jointes.
Reglage individue! des roues(n 1d)
1. Desserrer la vis de roue.
/ \ Attention !
L'appareil ne doit etre utilise qu'une fois entiere-
ment monte !
Utilisation
K s l Le symbole d'appareil photo renvoie aux illustra-
tions.
Regler la hauteur de coupe
Reglage des axes / Reglage central
1. Appuyer le levier pour le deverrouillage vers le cote
et le maintenir dans cette position (Cl 1a).
Pour un gazon plus court, pousser le levier
vers la roue avant.
Pour un gazon plus long, pousser le levier vers
la roue arriere.
2. Relacher le bouton une fois la hauteur de coupe
souhaitee atteinte.
Reglage rapide roue individuelle
1. Appuyer le levier pour le deverrouillage vers le cote
et le maintenir dans cette position (Cl 1b, 1c).
Pour un gazon plus court, pousser le levier
vers la roue avant.
Pour un gazon plus long, pousser le levier vers
la roue arriere.
2. Relacher le bouton une fois la hauteur de coupe
souhaitee atteinte.
2. Inserer la vis de roue dans l'orifice pour la hauteur
de coupe souhaitee.
3. Serrer la vis de roue.
4. La position du trou doit etre la meme pour toutes
les roues.
Regler la hauteur de travail (option)
Reglage des boutons
1. Maintenir les deux boutons du mancheron superieur
appuyes et regler sur la position souhaitee (Cl 5).
2. Lacher les boutons pour que le mancheron supe-
rieur s'enclenche.
Reglage du serrage
1. Tenir le mancheron superieur et desserer les deux
serrages (Cl 5).
2. Amener le mancheron superieur dans la position
souhaitee et fermer les serrages.
Monter le bac collecteur de gazon
/ f \ Attention - Risque de blessures !
Ne proceder au montage ou au demontage du bac
collecteur de gazon que lorsque le moteur est a
l'arret et que la lame est arretee !
1. Soulever le clapet de protection et accrocher le bac
collecteur dans les supports.
Indicateur de niveau (option)
L'indicateur de niveau est pousse vers le haut par l'air cir-
culant lors de la tonte (C l 2a). Lorsque le bac collecteur
est plein, l'indicateur de niveau touche le bac (Cl 2b). Le
bac collecteur doit etre vide.
Attention - Risque de blessures !
Ne proceder au reglage de la hauteur de coupe
que lorsque le moteur est a l'arret et que la lame
est arretee !
Toujours regler les roues sur la meme hauteur
de coupe.
Le reglage de la hauteur de coupe varie en
fonction du modele.
470 621_b 33
