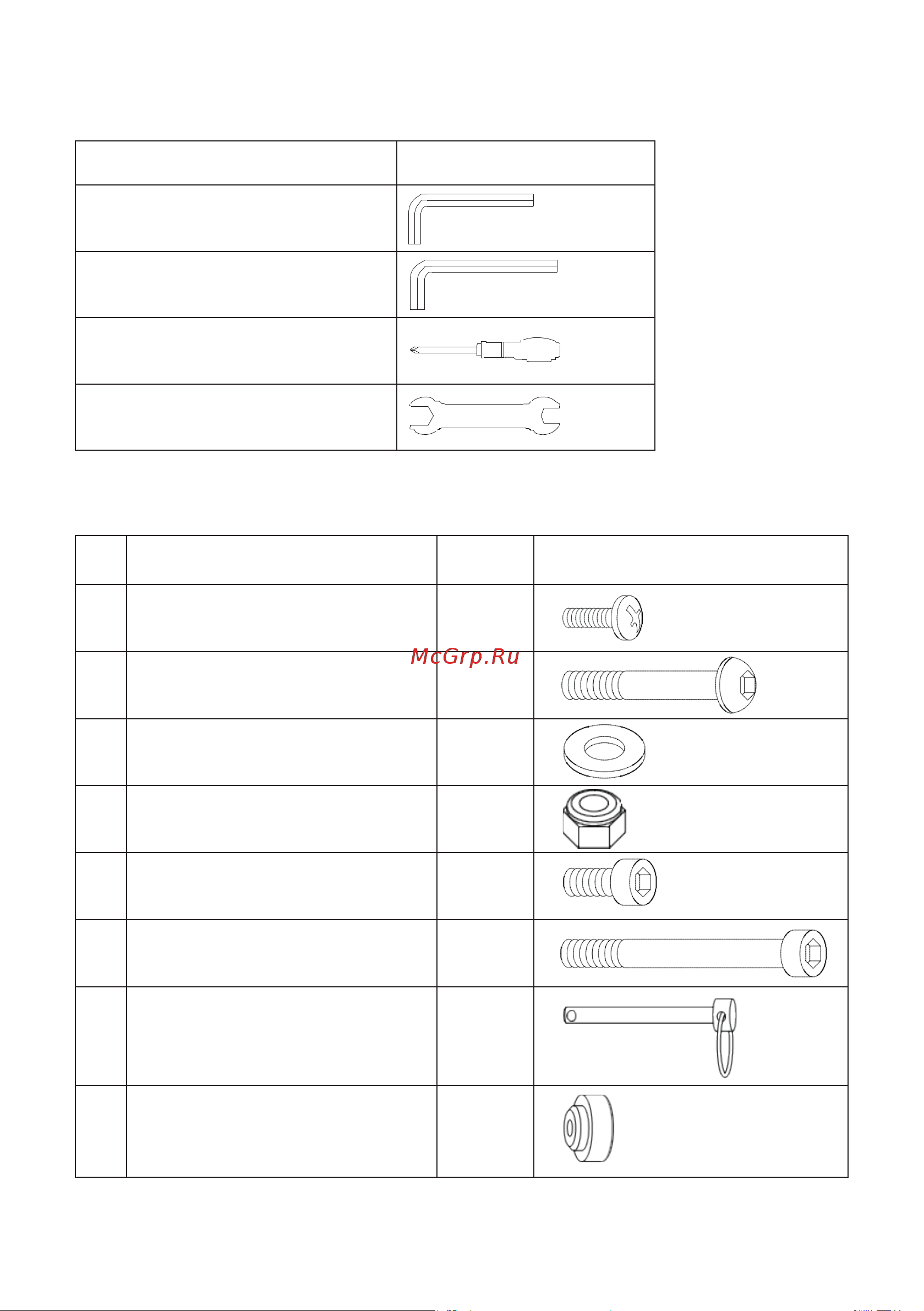

Инструменты, входящие в комплект
Описание Изображение
Ключ-шестигранник 6 мм
Ключ-шестигранник 8 мм
Отвертка
Ключ
Крепежные изделия
№ Описание Кол-во,
шт.
72 Винт M6×1×10 2
78 Болт M8×1.25×75 1
79 Шайба M8 9
80 Гайка стопорная M8×1.25 1
81 Болт M8×1.25×12 8
84 Болт M10×1.5×160 4
98 Фиксатор 1
9 Стопор педали 4
Содержание
- Уважаемый покупатель 1
- Внимание 2
- Меры безопасности 2
- Транспортировка хранение ввод в эксплуатациювнимание 3
- Настройка оборудования 4
- Техническое обслуживание гарантия ремонт 5
- Указания по утилизации 8
- Предварительное знакомство с тренажером 9
- Инструменты входящие в комплект 10
- Крепежные изделия 10

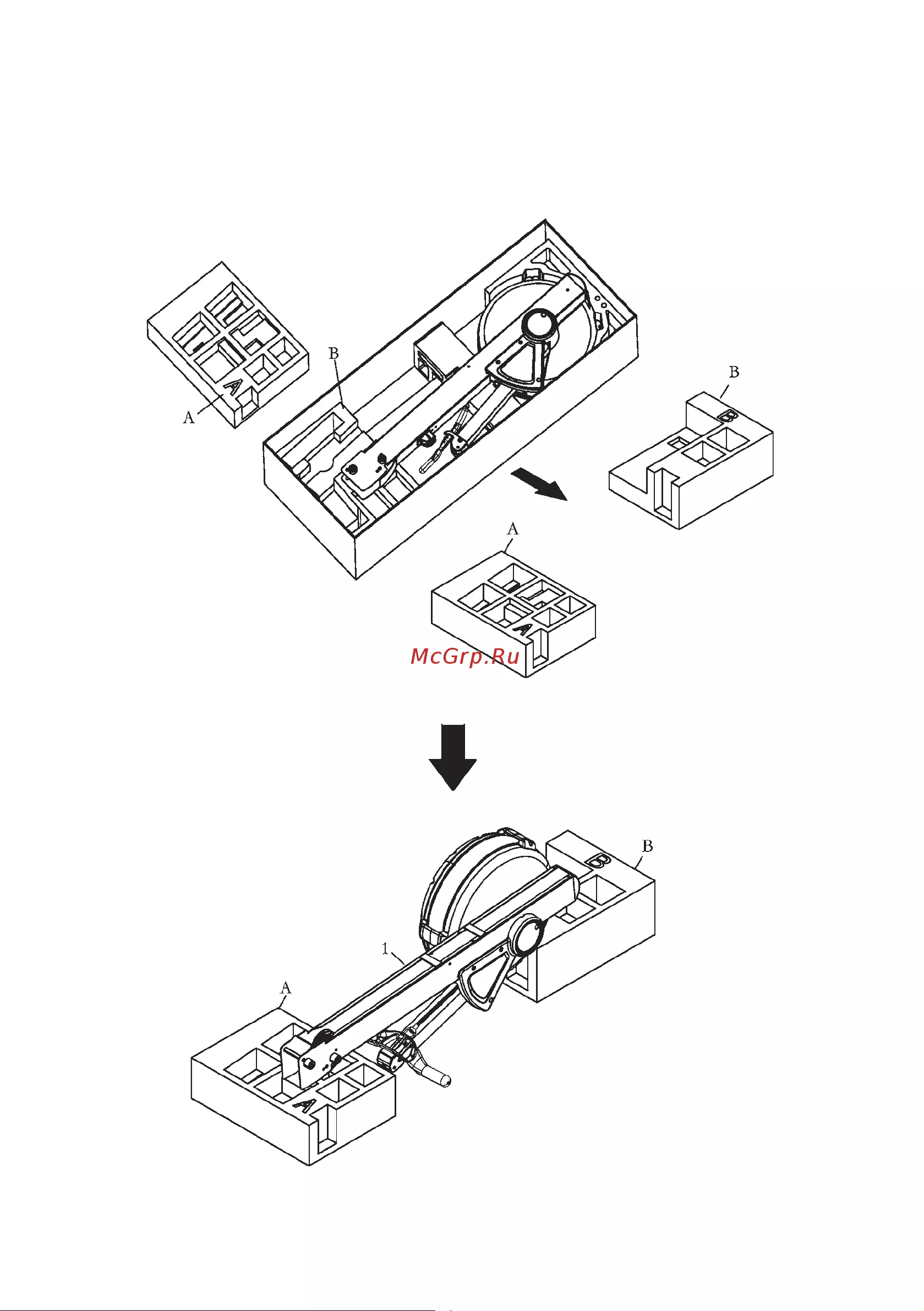

- Переверните основной узел тренажера вверх дном и поместите его на пенопласт a и b как показано на рисунке чтобы не сломать кожухи тренажера прикрепите левую и правую опору 7 8 к основной раме 1 с помощью 4 комплектов болтов m8 1 5 12 81 и шайб m8 79 не затягивайте все болты до шага 2 12
- Присоедините передний стабилизатор 4 к левой и правой опорным ножкам 7 8 с помощью 4 комплектов болтов m8 1 5 12 81 и шайб m8 79 затем затяните все болты переверните собранную часть тренажера 12
- Шаг 1 12
- Шаг 2 12
- Поднимите основную раму 1 и направляющую 2 чтобы вставить направляющую 2 в основную раму 1 вставьте стержень 24 основной рамы 1 в щель в направляющей 2 затем положите основную раму 1 и направляющую 2 вниз как показано на рисунке зафиксируйте основную раму 1 и направляющую 2 вместе с помощью штифта 98 13
- Поднимите стойку консоли 6 и прикрепите его к левому и правому кожухам 57 58 двумя винтами m6 1 10 мм 72 13
- Шаг 3 13
- Шаг 4 13
- Шаг 5 14
- Вставьте кронштейн для телефона 20 в разъем на консоли 19 повесьте резиновую ленту 21 на кронштейн для телефона 20 и консоль 19 как показано на рисунке 15
- Сборка закончена рекомендуем проверить затяжку всех крепежных соединений тренажера перед его использованием и регулярно следить за их состоянием 15
- Установите две батареи типа c в консоль 19 батареи в комплект не входят прикрепите консоль 19 к стойке консоли 6 с помощью болта m8 1 25 75 мм 78 шайбы m8 79 и гайки m8 1 25 80 подключите сигнальный провод 23 к задней части консоли 19 15
- Шаг 6 15
- Шаг 7 15
- Эксплуатация тренажера 16
- Телефон 17
- Работа с консолью 19
- Программы 22
- Список комплектующих частей 28
- 124 18 32
- Схема тренажера в разобранном виде 32
