Bronze Gym RW1000M PRO TURBO — инструкция по сборке: Подъем и крепление основных элементов [13/34]

Содержание

• Уважаемый покупатель p.1
• Меры безопасности p.2
• Внимание p.2
• Транспортировка хранение ввод в эксплуатациювнимание p.3
• Настройка оборудования p.4
• Техническое обслуживание гарантия ремонт p.5
• Указания по утилизации p.8
• Предварительное знакомство с тренажером p.9
• Крепежные изделия p.10
• Инструменты входящие в комплект p.10
• Шаг 2 p.12
• Шаг 1 p.12
• Присоедините передний стабилизатор 4 к левой и правой опорным ножкам 7 8 с помощью 4 комплектов болтов m8 1 5 12 81 и шайб m8 79 затем затяните все болты переверните собранную часть тренажера p.12
• Переверните основной узел тренажера вверх дном и поместите его на пенопласт a и b как показано на рисунке чтобы не сломать кожухи тренажера прикрепите левую и правую опору 7 8 к основной раме 1 с помощью 4 комплектов болтов m8 1 5 12 81 и шайб m8 79 не затягивайте все болты до шага 2 p.12
• Шаг 4 p.13
• Шаг 3 p.13
• Поднимите стойку консоли 6 и прикрепите его к левому и правому кожухам 57 58 двумя винтами m6 1 10 мм 72 p.13

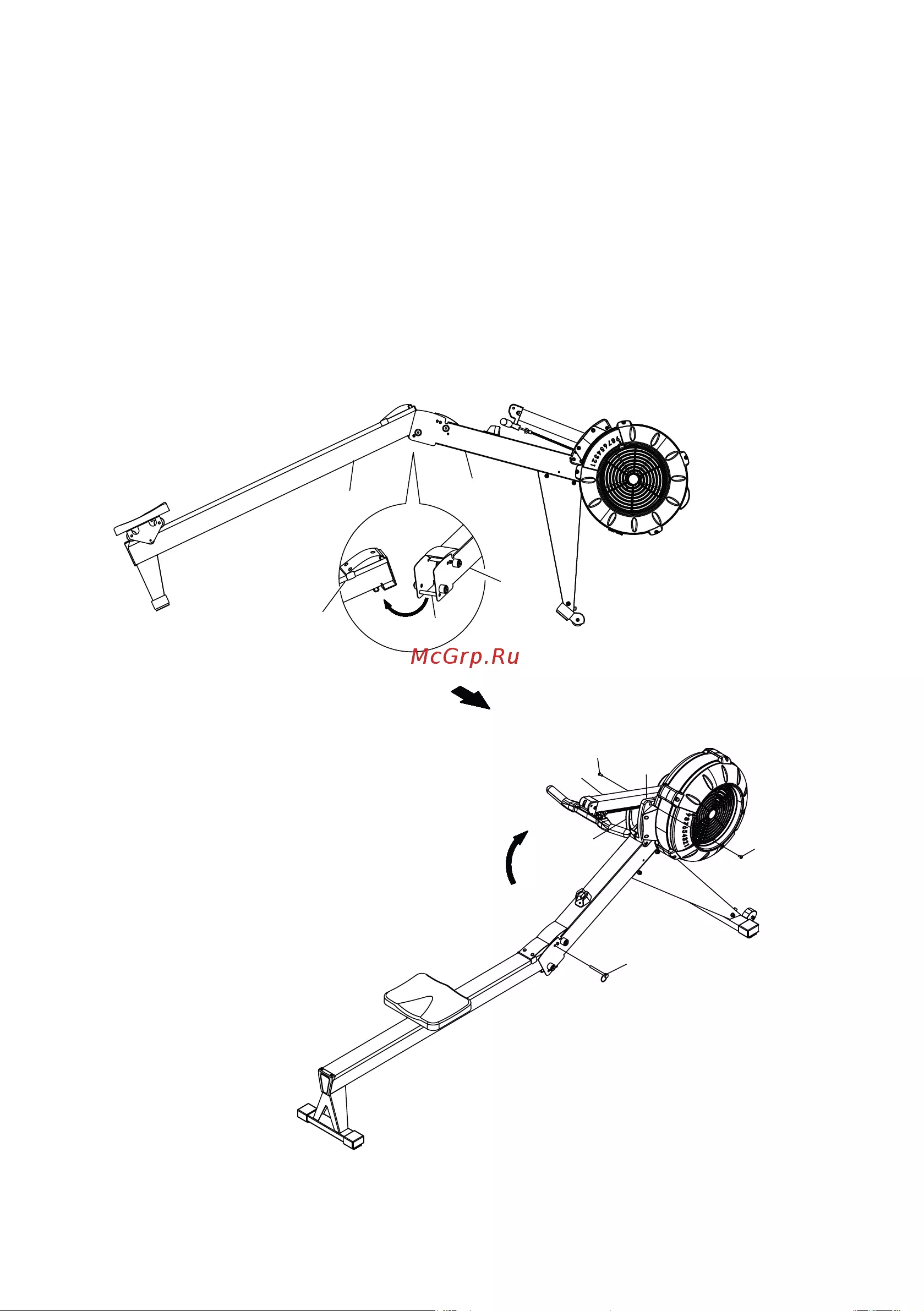

• Поднимите основную раму 1 и направляющую 2 чтобы вставить направляющую 2 в основную раму 1 вставьте стержень 24 основной рамы 1 в щель в направляющей 2 затем положите основную раму 1 и направляющую 2 вниз как показано на рисунке зафиксируйте основную раму 1 и направляющую 2 вместе с помощью штифта 98 p.13
• Шаг 5 p.14
• Вставьте кронштейн для телефона 20 в разъем на консоли 19 повесьте резиновую ленту 21 на кронштейн для телефона 20 и консоль 19 как показано на рисунке p.15
• Шаг 7 p.15
• Шаг 6 p.15
• Установите две батареи типа c в консоль 19 батареи в комплект не входят прикрепите консоль 19 к стойке консоли 6 с помощью болта m8 1 25 75 мм 78 шайбы m8 79 и гайки m8 1 25 80 подключите сигнальный провод 23 к задней части консоли 19 p.15
• Сборка закончена рекомендуем проверить затяжку всех крепежных соединений тренажера перед его использованием и регулярно следить за их состоянием p.15
• Эксплуатация тренажера p.16
• Телефон p.17
• Работа с консолью p.19
• Программы p.22
• Список комплектующих частей p.28
• Схема тренажера в разобранном виде p.32
• 124 18 p.32
