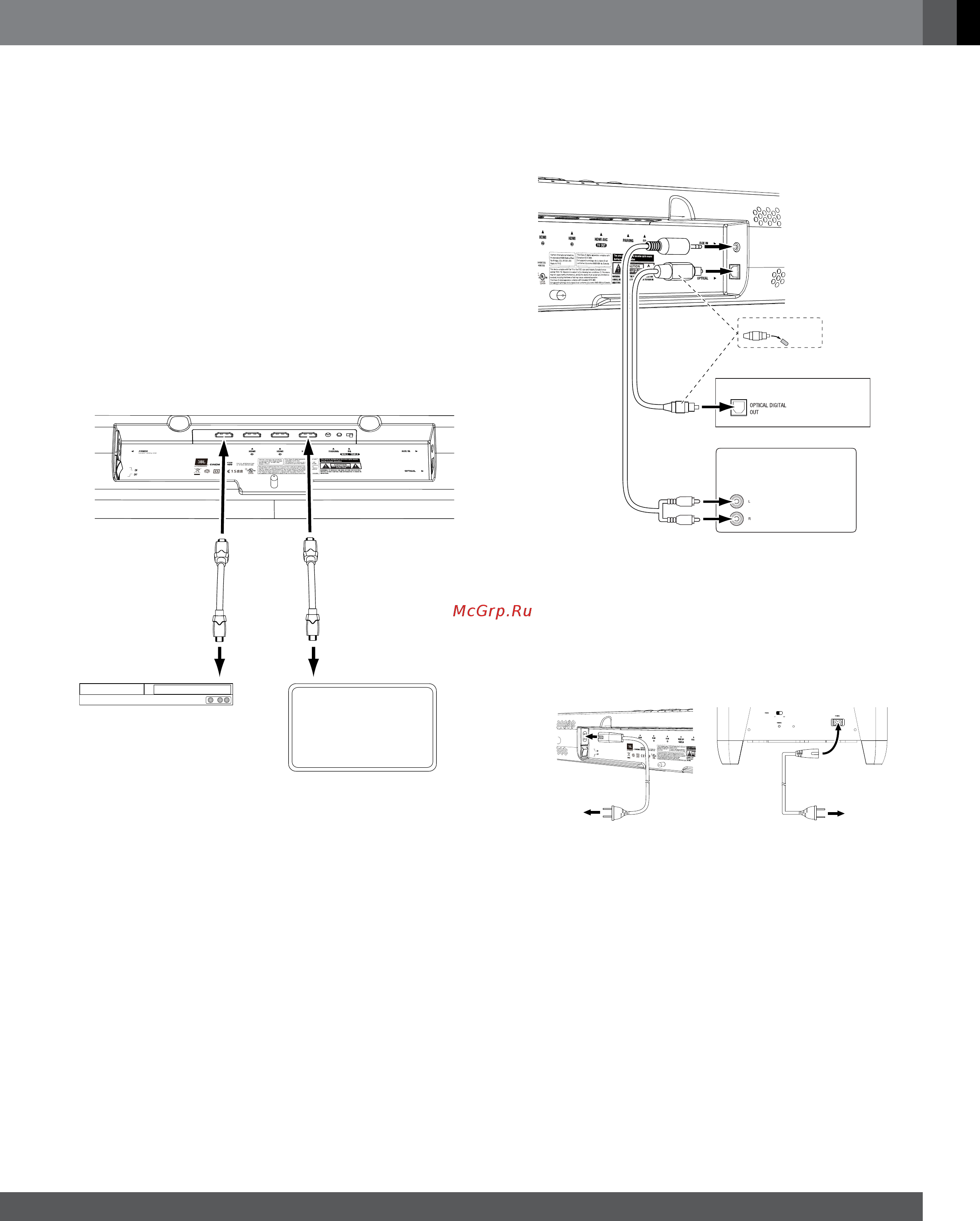

![JBL SB400/230 [5/10] Подключение](/views2/1098461/page5/bg5.png)
www.jbl.com
Русский
5
если у телевизора есть вход HDMI, используйте кабель
HDMI (не входит в комплект) для подключения к разъему HDMI ARC TV Out
звуковой панели. Звуковая панель будет передавать на телевизор видео с
источника, подключенного к ее входным разъемам HDMI, а также информацию
с собственного экранного информационного дисплея. Если в телевизоре есть
функция канала аудиовозврата HDMI (HDMI Audio Return Channel — ARC),
можно подать его звук на звуковую панель через разъем HDMI ARC TV Out.
При этом не требуется дополнительного подключения аудиоустройств к
звуковой панели. Сигнал ARC активируется при выборе телевизора с HDMI в
качестве источника сигнала.
ПРИМЕЧАНИЕ. Информационный экранный дисплей (OSD) звуковой панели
появляется только при подключении к разъему HDMI ARC TV Out. Если нужно
видеть экранный дисплей звуковой панели, следует подключить ее разъем
HDMI ARC TV Out к телевизору, даже если источники видеосигнала HDMI
не подключаются к разъемам HDMI In 1/2/3 звуковой панели (ниже). См.
Информационный экранный дисплей на стр. 6.
К разъемам
HDMI In 1/2/3
Источник сигнала
HDMI
Телевизор
с HDMI
К разъему
HDMI ARC
TV Out
если какой-либо из источников имеет
разъем HDMI, подключите его к одному из разъемов HDMI In 1/2/3 звуковой
панели для обеспечения наилучшего качества аудио и видео. Поскольку
кабель HDMI передает цифровые видео- и аудиосигналы, пользователю не
потребуется устанавливать дополнительные подключения для устройств-
источников, которые уже подключены с помощью разъемов HDMI.
если у телевизора и источников нет разъемов HDMI, можно
использовать входящие в комплект аудиокабель и оптический кабель для
подключения телевизора и одного источника к разъемам Aux In и Optical In
звуковой панели соответственно.
AUDIO
OUT
Аудиокабель
(входит в
комплект)
Оптический
кабель
(входит в
комплект)
Дисковый проигрыватель или
кабельный/спутниковый тюнер
Телевизор или аналоговый источник
Снимите
колпачки
ПРИМЕЧАНИЕ. Если у источников имеются разъемы HDMI, их использование
обеспечит максимально возможное качество звука.
Убедившись в том, что все источники подключены правильно, подключите
прилагаемые шнуры питания одним концом в разъемы шнура питания звуковой
панели и сабвуфера, а другим — в рабочие,
постоянно находящиеся под
напряжением
электрические розетки переменного тока. НЕ подключайте
эти шнуры к дополнительным розеткам, расположенным на каких-либо
аудиокомпонентах.
К постоянно
находящейся
под напряже-
нием розетке
переменного
тока
К постоянно
находящейся
под напряже-
нием розетке
переменного
тока
Шнур
питания
(входит в
комплект)
Шнур
питания
(входит в
комплект)
