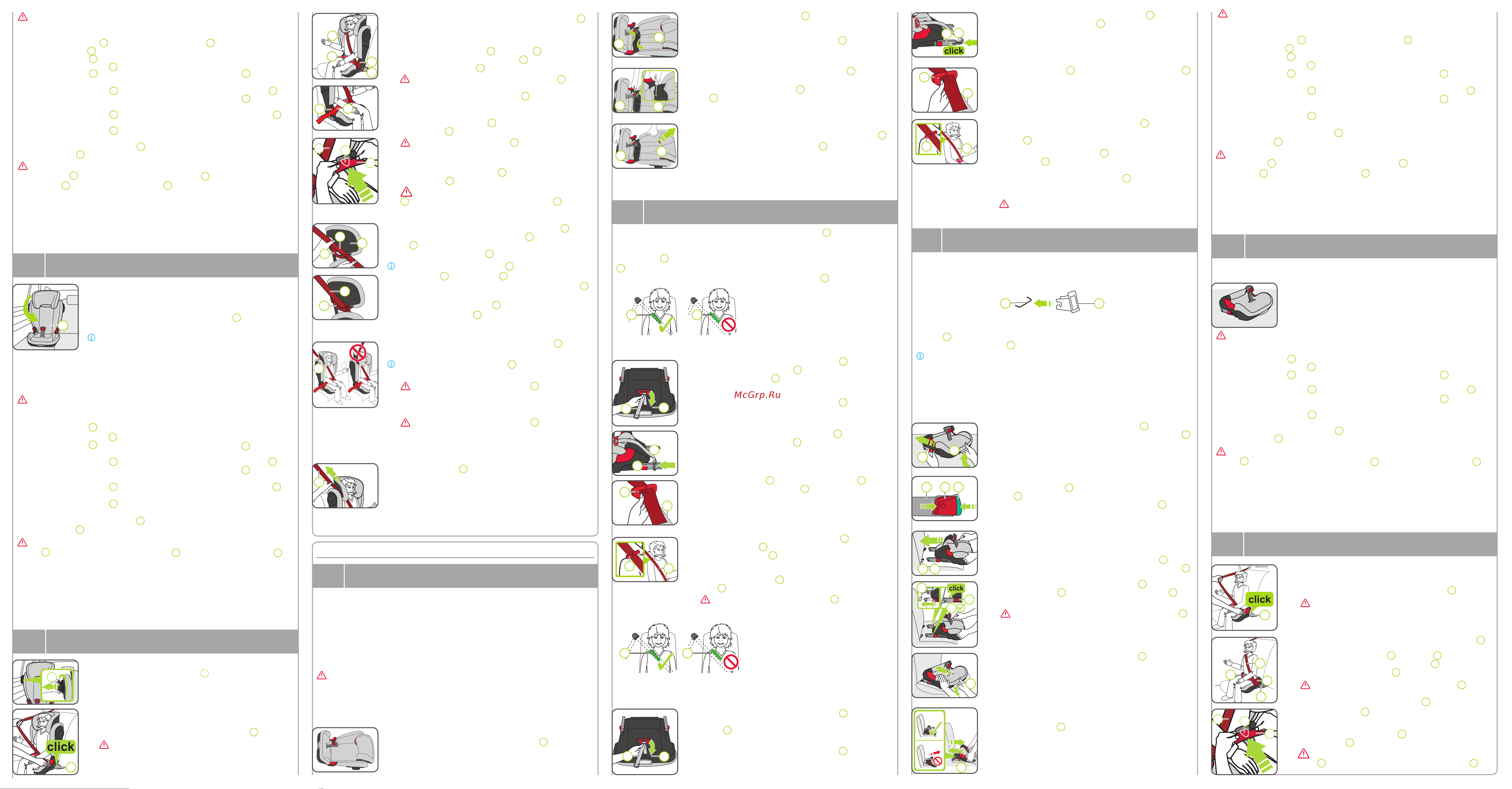

Чтобы обеспечить безопасность вашего ребенка, перед каждой по-
ездкой проверяйте следующее:
► детское сиденье собеих сторон зафиксировано при помощи консольных
фиксаторов ISOFIT
05
вточках крепления ISOFIX
01
, иобе предохрани-
тельные кнопки
07
полностью зеленые,
► поясной ремень
15
проходит собеих сторон через ярко-красные
направляющие ремня
04
на подушке сиденья,
► поясной ремень
15
проходит через крепление SecureGuard
13
ярко-крас-
ного цвета,
► диагональный ремень
16
со стороны замка автомобильного ремня
18
также проходит через ярко-красную направляющую ремня
04
на
подушке сиденья,
► диагональный ремень
16
проходит через темно-красный держатель
03
на
подголовнике,
► диагональный ремень
16
проходит по диагонали назад,
► ремни натянуты ине перекручены,
► замок автомобильного ремня
18
не находится вярко-красной направля-
ющей ремня
04
на подушке сиденья.
ОПАСНО! Если ваш ребенок попытается открыть предохранительные
кнопки ISOFIT
07
или замок автомобильного ремня
18
или ввести диагональ-
ный ремень
16
вкрепление SecureGuard
13
ярко-красного цвета, немедлен-
но остановитесь, как только представится возможность. Проверьте надеж-
ность крепления детского сиденья иубедитесь, что ваш ребенок правильно
пристегнут. Объясните ребенку, что его действия могут быть опасными.
КАК ОТСТЕГНУТЬ РЕБЕНКА И ДЕМОНТИРОВАТЬ СИДЕНЬЕ
Чтобы отстегнуть ребенка или демонтировать детское сиденье, выполните
действия, описанные вглаве7 «ДЕМОНТАЖ И УТИЛИЗАЦИЯ».
ТРЕХТОЧЕЧНЫЙ РЕМЕНЬ + СПИНКА СИДЕНЬЯ
8.2
12
Выполните действия, описанные вглаве6 «РЕГУЛИРОВКА
ПОДГОЛОВНИКА».
1. Установите детское сиденье на сиденье автомобиля.
Следите за тем, чтобы спинка сиденья
12
по всей пло-
щади прилегала к спинке автомобильного сиденья.
СОВЕТ! Если мешает подголовник автомобильного
сиденья, то его необходимо снять иубрать.
2. Выполните действия, описанные вглаве8.3 «ПРИСТЕ-
ГИВАНИЕ РЕБЕНКА В АВТОМОБИЛЬНОМ СИДЕ-
НЬЕ СО СПИНКОЙ».
Чтобы обеспечить безопасность вашего ребенка, перед каждой по-
ездкой проверяйте следующее:
► детское сиденье надежно закреплено,
► поясной ремень
15
проходит собеих сторон через ярко-красные
направляющие ремня
04
на подушке сиденья,
► поясной ремень
15
проходит через крепление SecureGuard
13
ярко-крас-
ного цвета,
► диагональный ремень
16
со стороны замка автомобильного ремня
18
также проходит через ярко-красную направляющую ремня
04
на
подушке сиденья,
► диагональный ремень
16
проходит через темно-красный держатель
03
на подголовнике,
► диагональный ремень
16
проходит по диагонали назад,
► ремни натянуты ине перекручены,
► замок автомобильного ремня
18
не находится вярко-красной направля-
ющей ремня
04
на подушке сиденья.
ОПАСНО! Если ваш ребенок попытается открыть замок автомобильного
ремня
18
или ввести диагональный ремень
16
вкрепление SecureGuard
13
ярко-красного цвета, немедленно остановитесь, как только представится
возможность. Проверьте надежность крепления детского сиденья иубеди-
тесь, что ваш ребенок правильно пристегнут. Объясните ребенку, что его
действия могут быть опасными.
КАК ОТСТЕГНУТЬ РЕБЕНКА И ДЕМОНТИРОВАТЬ СИДЕНЬЕ
Чтобы отстегнуть ребенка или демонтировать детское сиденье, выполните
действия, описанные вглаве7 «ДЕМОНТАЖ И УТИЛИЗАЦИЯ».
ПРИСТЕГИВАНИЕ РЕБЕНКА В ДЕТСКОМ
СИДЕНЬЕ СО СПИНКОЙ
8.3
1.
KIDFIX² S
Поверните автокресло SICT
23
против часовой стрел-
ки (со стороны двери автомобиля), пока оно не ока-
жется на расстоянии 5мм от двери автомобиля или
не вывернется на максимальное расстояние.
23
18
Все варианты:
Вытяните автомобильный ремень ипроведите его над
ребенком к замку автомобильного ремня
18
.
ОПАСНО! Проследите за тем, чтобы автомобиль-
ный ремень не был перекручен, так как иначе система
натяжения ремней безопасности не сможет корректно
выполнять свою защитную функцию.
2. Защелкните язычок взамке автомобильного ремня
18
.
16
15
04
18
04
15
16
13
15
16
22
03
16
3. Проденьте диагональный
16
ипоясной
15
ремни на сто-
роне замка автомобильного ремня
18
вярко-красную
направляющую ремня
04
на подушке сиденья.
ОПАСНО! Замок автомобильного ремня
18
ни
вкоем случае не должен находиться между яр-
ко-красной направляющей ремня
04
иподлокотни-
ком.
4. Вложите поясной ремень
15
вярко-красную направля-
ющую ремня
04
на другой стороне подушки сиденья.
ОПАСНО! Поясной ремень
15
должен собеих
сторон обхватывать бедра ребенка как можно ниже.
5. Проденьте поясной ремень
15
через крепление
SecureGuard
13
ярко-красного цвета.
ОПАСНО! Не продевайте диагональный ремень
16
вярко-красное крепление SecureGuard
13
.
6. Введите диагональный ремень безопасности
16
втемно-красный держатель ремня
03
на подголовни-
ке
22
, чтобы он полностью ибез перекручивания во-
шел вдержатель ремня
03
.
СОВЕТ! Если спинка сиденья
12
закрывает держа-
тель ремня
03
, подголовник
22
можно приподнять
вверх. Теперь диагональный ремень безопасности
16
можно легко протянуть. Снова установите правиль-
ную высоту подголовника
22
. Убедитесь, что кнопка
на держателе ремня
03
полностью закрыта.
7. Убедитесь втом, что диагональный ремень
16
прохо-
дит над ключицей ребенка ине прилегает к шее.
СОВЕТ! Высоту подголовника
22
можно подрегулиро-
вать вавтомобиле.
ОПАСНО! Диагональный ремень
16
должен прохо-
дить по диагонали назад. Положение ремня можно от-
регулировать спомощью перемещаемого регулятора
направления ремня автомобиля.
ОПАСНО! Диагональный ремень
16
не должен
подходить к регулятору направления ремня спереди.
В этом случае используйте детское сиденье на заднем
сиденье автомашины.
8. Натяните автомобильный ремень, потянув за диаго-
нальный ремень
16
.
9. Выполните действия, описанные вглаве8 «
Чтобы
обеспечить безопасность вашего ребенка, перед
каждой поездкой проверяйте следующее.
».
16
9. ПРИМЕНЕНИЕ В КАЧЕСТВЕ ПОДУШКИ СИДЕНЬЯ
ДЕМОНТАЖ СПИНКИ СИДЕНЬЯ
9.1
1. Установите сиденье на горизонтальную поверхность.
2. Откройте крышку отсека для хранения
25
на ниж-
ней стороне бустера иизвлеките
отвертку свну-
тренним шестигранником.
5. Открутите 4 винта "звездочка" на спинке
12
.
6. Нажмите подушку сиденья
09
внаправлении спин-
ки
12
, чтобы соединение со щелчком раскрылось.
3. Приподнимите чехол спинки
12
иоткиньте его вперед.
4. Приподнимите чехол подушки сиденья
09
иоткиньте
его назад.
12
09
Для возрастной группы 3 (22–36кг) детское сиденье может использовать-
сябез спинки, как бустер. Далее описаны действия по демонтажу имонтажу
спинки сиденья. Для этого потребуется отвертка свнутренним шестигранни-
ком TX20, входящая вкомплект поставки. BRITAX RÖMER рекомендует ис-
пользовать сиденье вместе со спинкой, так как вслучае бокового столкно-
вения она обеспечит оптимальную защиту ребенка. При использовании без
спинки надежная защита вслучае бокового столкновения обеспечивается
только на сиденьях сбоковой подушкой безопасности. Информацию о ком-
плектации вашего автомобиля запрашивайте у производителя.
ОПАСНО! В качестве бустера изделие можно использовать только для
детей возрастной группы3 (22–36кг) ростом выше 125см. Для других воз-
растных групп изделие должно использоваться со спинкой.
Рекомендуем использовать сиденье со спинкой как можно дольше. Приме-
нение вкачестве бустера следует начать по достижении ребенком роста
135см.
7. Чтобы не потерять, снова закрутите 4 винта впред-
усмотренные для них отверстия вспинке сиденья
12
.
8. Оттяните чехол подушки сиденья
09
назад изакрепи-
те прозрачную пластмассовую деталь впредусмо-
тренной для нее выемке.
В некоторых моделях автомобилей диагональный ремень
16
всилу кон-
струкции проходит через плечи ребенка не так, как нужно. При использова-
нии сиденья вкачестве бустера всегда проверяйте, находится ли диагональ-
ный ремень
16
впредусмотренной для него зоне. Если диагональный ремень
16
не находится впредусмотренной для него (зеленой) зоне, необходимо до-
полнительно использовать гибкую направляющую ремня
24
.
ИСПОЛЬЗОВАНИЕ ГИБКОЙ НАПРАВЛЯЮЩЕЙ
РЕМНЯ
9.2
16 16
Размещение гибкой направляющей ремня: крепление спомощью кон-
сольных фиксаторов ISOFIT
1. Откройте крышку отсека для хранения
25
на нижней
стороне подушки сиденья
09
иизвлеките гибкую на-
правляющую ремня
24
.
2. Закройте крышку отсека для хранения
25
.
3. Проведите металлическое крепление
26
через кон-
сольный фиксатор ISOFIX
27
, находящийся на сторо-
не замка автомобильного ремня.
4. Установите зажим
28
гибкой направляющей
24
на по-
верхность подушки сиденья
09
.
5. Выполните следующие действия, описанные для
типа установки
9.3 ЗАКРЕПЛЕНИЕ СИДЕНЬЯ В
КАЧЕСТВЕ ПОДУШКИ С ПОМОЩЬЮ КОНСОЛЬ-
НЫХ ФИКСАТОРОВ ISOFIT (БЕЗ СПИНКИ)
.
6. Зацепите зажим гибкой направляющей
28
за диаго-
нальный ремень
16
. Следите за тем, чтобы лента гиб-
кой направляющей
24
не перекрутилась ипроходила
по диагонали за спиной ребенка.
7. Отрегулируйте зажим
28
так, чтобы диагональный ре-
мень
16
находился взоне, отмеченной зеленым цветом.
ОПАСНО! Диагональный ремень
16
всегда дол-
жен находиться впредусмотренной для него зоне.
16 16
Размещение гибкой направляющей ремня: крепление спомощью трех-
точечного ремня автомобиля
1. Откройте крышку отсека для хранения
25
на нижней
стороне бустера иизвлеките гибкую направляющую
ремня
24
.
2. Закройте крышку отсека для хранения
25
.
4. Установите зажим
28
гибкой направляющей ремня
24
на поверхность сиденья бустера.
5. Выполните следующие действия, описанные для типа
установки
9.4 ЗАКРЕПЛЕНИЕ СИДЕНЬЯ В КАЧЕ-
СТВЕ ПОДУШКИ С ПОМОЩЬЮ ТРЕХТОЧЕЧНОГО
РЕМНЯ (БЕЗ СПИНКИ)
.
6. Зацепите зажим гибкой направляющей
28
за диаго-
нальный ремень. Следите за тем, чтобы лента гибкого
ремня
24
не перекрутилась.
7. Отрегулируйте ленту зажима
28
так, чтобы диагональ-
ный ремень
16
находился взоне, отмеченной зеленым
цветом. Если диагональный ремень, несмотря на ис-
пользование гибкой направляющей
24
,
не находится
вотмеченной зеленым цветом зоне, на этом сиденье
нельзя использовать детское сиденье без спинки.
ОПАСНО! Диагональный ремень всегда должен
находиться впредусмотренной для него зоне.
Детское сиденье прочно закрепляется вавтомобиле спомощью консоль-
ных фиксаторов ISOFIT.
Затем ребенок пристегивается вдетском сиденье штатным трехточечным
ремнем безопасности автомобиля.
01
02
1. Если автомобиль не оснащен стандартными приемными приспособлени-
ями ISOFIX, закрепите прорезями вверх два приемных приспособле-
ния
02
, входящих вкомплект поставки сиденья*, всоответствующих точ-
ках крепления ISOFIX
01
вашего автомобиля.
СОВЕТ! Точки крепления ISOFIX находятся между горизонтальной по-
верхностью испинкой сиденья.
* Приемные приспособления облегчают монтаж детского сиденья спомощью точек крепления
ISOFIX ипредотвращают повреждение чехлов автомобильных сидений. Если они не использу-
ются, снимите их ихраните взащищенном месте. В автомобилях соткидывающейся спинкой
сиденья приемные приспособления необходимо снимать, перед тем как откидывать спинку.
Возникновение каких-либо проблем обычно бывает связано сналичием загрязнений или по-
сторонних предметов на приемных приспособлениях или на крючках. Удалите загрязнения
или инородные тела, чтобы устранить подобные проблемы.
ЗАКРЕПЛЕНИЕ СИДЕНЬЯ В КАЧЕСТВЕ ПОДУШКИ С ПОМОЩЬЮ
КОНСОЛЬНЫХ ФИКСАТОРОВ ISOFIT (БЕЗ СПИНКИ)
9.3
2. Удерживайте кнопку регулировки ISOFIT
08
нажатой
ивыдвиньте до конца консольные фиксаторы ISOFIT
05
.
3. С обеих сторон сиденья нажмите зеленую предохра-
нительную кнопку
07
и красную кнопку освобожде-
ния
06
внаправлении друг к другу. В результате этого
оба крючка консольных фиксаторов ISOFIT
05
будут
открыты иготовы к использованию.
4. Установите детское сиденье по направлению движе-
ния на разрешенное для использования автомобиль-
ное сиденье.
5. Расположите консольные фиксаторы ISOFIT
05
непо-
средственно перед приемными приспособлениями
02
.
6. Вставьте консольные фиксаторы ISOFIT
05
вприемные
приспособления
02
так, чтобы фиксаторы ISOFIT
05
собеих сторон зафиксировались со щелчком.
ОПАСНО! Зеленая предохранительная кнопка
07
должна быть видна собеих сторон. Это будет озна-
чать, что детское сиденье закреплено правильно.
7. Удерживая кнопку регулировки ISOFIT
08
, отодвиньте
детское сиденье назад до упора.
8. Потрясите детское сиденье, чтобы убедиться, что оно
надежно закреплено, иснова проверьте предохрани-
тельные кнопки
07
— они должны быть полностью зе-
леными.
9. Выполните действия, описанные вглаве9.5 «ПРИ-
СТЕГИВАНИЕ РЕБЕНКА В ДЕТСКОМ СИДЕНЬЕ
БЕЗ СПИНКИ».
Чтобы обеспечить безопасность вашего ребенка, перед каждой по-
ездкой проверяйте следующее:
► детское сиденье собеих сторон зафиксировано при помощи консольных
фиксаторов ISOFIT
05
вточках крепления ISOFIT
01
, иобе предохрани-
тельные кнопки
07
полностью зеленые,
► поясной ремень
15
проходит собеих сторон через ярко-красные
направляющие ремня
04
на подушке сиденья,
► поясной ремень
15
проходит через крепление SecureGuard
13
ярко-крас-
ного цвета,
► диагональный ремень
16
со стороны замка автомобильного ремня
18
также проходит через ярко-красную направляющую ремня
04
на
подушке сиденья,
► диагональный ремень
16
проходит по диагонали назад,
► ремни натянуты ине перекручены,
► замок автомобильного ремня
18
не находится вярко-красной направля-
ющей ремня
04
на подушке сиденья.
ОПАСНО! Если ваш ребенок попытается открыть предохранительные
кнопки ISOFIT
07
или замок автомобильного ремня
18
или ввести диагональ-
ный ремень
16
вкрепление SecureGuard
13
ярко-красного цвета, немедлен-
но остановитесь, как только представится возможность. Проверьте надеж-
ность крепления детского сиденья иубедитесь, что ваш ребенок правильно
пристегнут. Объясните ребенку, что его действия могут быть опасными.
КАК ОТСТЕГНУТЬ РЕБЕНКА И ДЕМОНТИРОВАТЬ СИДЕНЬЕ
Чтобы отстегнуть ребенка или демонтировать детское сиденье, выполните
действия, описанные вглаве7 «ДЕМОНТАЖ И УТИЛИЗАЦИЯ».
Детское сиденье закрепляется вавтомобиле непрочно. Оно просто пристегива-
ется вместе сребенком трехточечным автомобильным ремнем безопасности.
1. Установите детское сиденье на соответствующее
сиденье автомобиля.
Выполните действия, описанные вглаве9.5
«ПРИСТЕГИВАНИЕ РЕБЕНКА В ДЕТСКОМ СИДЕ-
НЬЕ БЕЗ СПИНКИ».
Чтобы обеспечить безопасность вашего ребенка, перед каждой по-
ездкой проверяйте следующее:
► детское сиденье надежно закреплено,
► поясной ремень
15
проходит собеих сторон через ярко-красные
направляющие ремня
14
на подушке сиденья,
► поясной ремень
15
проходит через крепление SecureGuard
13
ярко-красного цвета,
► диагональный ремень
16
со стороны замка автомобильного ремня
18
также проходит через ярко-красную направляющую ремня
04
на
подушке сиденья,
► диагональный ремень
16
проходит по диагонали назад,
► ремни натянуты ине перекручены,
► замок автомобильного ремня
18
не находится вярко-красной направля-
ющей ремня
04
на подушке сиденья.
ОПАСНО! Если ваш ребенок попытается открыть замок автомобильного
ремня
18
или ввести диагональный ремень
16
вкрепление SecureGuard
13
ярко-красного цвета, немедленно остановитесь, как только представится
возможность. Проверьте надежность крепления детского сиденья иубеди-
тесь, что ваш ребенок правильно пристегнут. Объясните ребенку, что его
действия могут быть опасными.
КАК ОТСТЕГНУТЬ РЕБЕНКА И ДЕМОНТИРОВАТЬ СИДЕНЬЕ
Чтобы отстегнуть ребенка или демонтировать детское сиденье, выполните
действия, описанные вглаве7 «ДЕМОНТАЖ И УТИЛИЗАЦИЯ».
ПРИСТЕГИВАНИЕ РЕБЕНКА В ДЕТСКОМ
СИДЕНЬЕ БЕЗ СПИНКИ
9.5
1. Усадите ребенка вдетское сиденье.
2. Вытяните автомобильный ремень ипроведите его над
ребенком к замку автомобильного ремня
18
.
ОПАСНО! Проследите за тем, чтобы автомобиль-
ный ремень не был перекручен, так как иначе система
натяжения ремней безопасности не сможет коррек-
тно выполнять свою защитную функцию.
3. Защелкните язычок взамке автомобильного ремня
18
.
4. Проденьте диагональный
16
ипоясной
15
ремни на
стороне замка автомобильного ремня
18
вярко-крас-
ную направляющую ремня
04
на подушке сиденья.
ОПАСНО!
Замок автомобильного ремня
18
ни
вкоем случае не должен находиться взоне яр-
ко-красной направляющей ремня
04
.
Поясной ремень
15
должен собеих сторон обхваты-
вать бедра ребенка как можно ниже.
5. Проденьте поясной ремень
15
через крепление
SecureGuard
13
ярко-красного цвета.
ОПАСНО! Не продевайте диагональный ре-
мень
16
вярко-красное крепление SecureGuard
13
.
03
16
12
09
12
09
24
25
26
27
28
24
28
16
25
24
3. Зафиксируйте металлическое крепление
26
вкон-
сольном фиксаторе ISOFIX
27
, находящемся на сто-
роне замка автомобильного ремня.
26
27
28
24
28
16
08
05
070605
0502
05
02
07
08
07
18
16
15
18
04
ЗАКРЕПЛЕНИЕ СИДЕНЬЯ В КАЧЕСТВЕ ПОДУШКИ
С ПОМОЩЬЮ ТРЕХТОЧЕЧНОГО РЕМНЯ (БЕЗ СПИНКИ)
9.4
16
13
15

Содержание

Похожие устройства

Скачать
