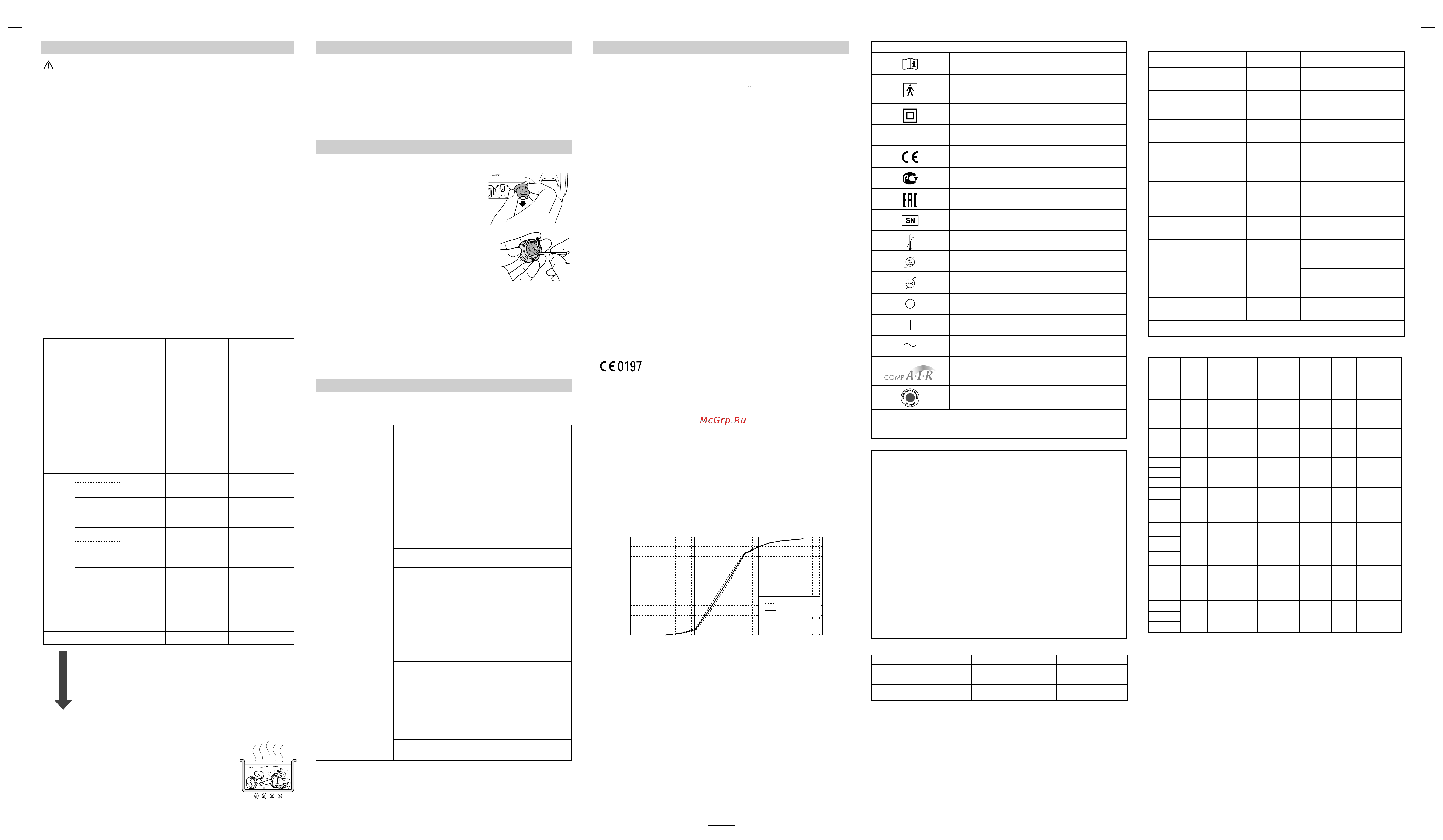

Технические характеристики
Наименование: Ингалятор компрессорный OMRON
Модель: NE-C28 Plus (NE-C28P-RU)
Источник питания: 220 – 230 В
50 Гц
Потребляемая
мощность:
192 ВА
Режим работы: непрерывное использование
Условия эксплуатации:
температура окружа-
ющего воздуха/отно-
сительная влажность/
атмосферное давление:
от +10 до + 40 °C / от 30 до 85 %
(без конденсата) / от 700 до 1060 гПа
Условия хранения и
транспортирования:
температура окружа-
ющего воздуха/отно-
сительная влажность/
атмосферное давление:
от -20 до + 60 °C / от 10 до 95 %
(без конденсата) / от 700 до 1060 гПа
Масса: не более 1,9 кг (только компрессор)
Габаритные размеры: не более 170 (Ш) × 103 (В) × 182 (Г) мм
(только компрессор)
Комплект поставки:
Компрессор, небулайзерная камера,
воздуховодная трубка (ПВХ, 200 см),
загубник, насадка для носа, маска для
взрослых (ПВХ), маска для детей (ПВХ),
воздушные фильтры, 5 штук, сумка для
переноски, руководство по эксплуатации,
гарантийный талон.
Классификация
степеней защиты
Класс ll (защита от поражения электри-
ческим током), тип BF (рабочая часть
аппарата)
Классификация IP IP21
*Классификасия IP - это степень защиты, обеспечиваемая оболочкой
(МЭК 60529). Защита от проникновения объектов диаметром 12,5 мм, например,
пальцы рук или более крупные объекты. Защита от проникновения вертикально
падающих капель воды.
Технические характеристики для компрессора OMRON NE-C28 Plus с
небулайзерной камерой:
Размер частиц: **ММАД прибл. 3 микрометра
ММАД = аэродинамический диаметр
частиц средней массы
Емкость резервуара для
лекарственных средств:
макс. 7 мл
Соответствующий объем
лекарственного средства:
мин. 2 мл – макс. 7 мл
Уровень шума: *Менее 60 дБ
Производительность
(выход аэрозоля):
*Приблизительно 0,5 мл/мин.
(по потере веса)
Подача аэрозоля: **0,4 мл (2 мл, 1% NaF)
Скорость подачи аэрозоля:
**0,09 мл/мин. (2 мл, 1% NaF)
Результат измерений с помощью каскадного
импактора для размера частиц**
0
10
20
30
40
50
60
70
80
90
100
1001010.1
Суммарное процентное распределение частиц
фтористого натрия нижней фракции
Суммарный процент
частиц нижней фракции
Размер частицы Dp (мкм)
Индивидуаль-
ные испытания
среднее
MMAD: 3 мкм
0,1
*
Данные, полученные компанией OMRON HEALTHCARE Co., Ltd.
**
Независимые измерения произведены профессором Хироси Такано,
с кафедры химических технологий и материаловедения, факультета науки
и техники, университета Досиса, Киото, Япония, в соответствии со стандартом
EN 13544-1:2007+A1:2009.
Примечания:
• Данный продукт OMRON произведен согласно требованиям системы качества
корпорации OMRON HEALTHCARE, Япония.
• Устройство может не работать, если температура и напряжение отличаются от
тех, что указаны в технических характеристиках.
• Устройство полностью соответствует требованиям директивы 93/42/EEC (Директива
для медицинских устройств) и европейскому стандарту EN13544-1:2007+A1:2009,
Оборудование для респираторной терапии – часть 1: Системы распыления и их
компоненты.
• В зависимости от лекарственных средств, таких как суспензии или сильновязкие
вещества, производительность может изменяться. Для получения более подробной
информации обратитесь к справочным данным поставщика лекарственного средства.
Описание символов
Обратитесь к руководству по эксплуатации
Рабочая часть аппарата — тип BF
Степень защиты от поражения электрическим
током (токи утечки)
Изделие класса ll Защита от поражения
электрическим током
IP XX
Степень защиты, обеспечиваемая оболочкой
Знак соответствия директиве ЕС
Знак соответствия
Знак обращения продукции на рынке
Таможенного союза
Порядковый (серийный) номер
Температурный диапазон
Диапазон влажности
Ограничение атмосферного давления
Питание отключено
Питание включено
Переменный ток
TM
Торговая марка компрессорных ингаляторов
(COMP A-I-R, COMP A-I-R basic, COMP A-I-R Elite,
COMP A-I-R Pro)
Технология и качество, ЯПОНИЯ
Дата производства прибора зашифрована в серийном номере, который
находится на корпусе прибора и товарной упаковке: первые 4 цифры
обозначают год производства, следующие 2 цифры – месяц производства.
Важная информация, касающаяся электромагнитной
совместимости (ЭМС)
Данное устройство NE-C28 Plus (NE-C28P-RU), произведенное компанией
OMRON HEALTHCARE Co., Ltd. соответствует стандарту EN60601-1-2:2015 по
электромагнитной совместимости (ЭМС). Тем не менее, необходимо соблюдать
особые меры предосторожности:
•
Испо
льзование аксессуаров и кабелей, отличных от тех, которые указаны
или предоставлены OMRON, может повлечь увеличение электромагнитного
излучения или снижение электромагнитной устойчивости устройства и привести
к неправильной работе.
•
Сле
дует избегать использования устройства вблизи с другим устройством или с
установлением внутри другого устройства, это может привести к неправильной
работе. В случае необходимости такого использования необходимо следить
за устройством и другим устройством, чтобы убедиться, что они работают
нормально.
• Портативное радиочастотное устройство связи (включая периферийные
устройства, такие как антенные кабели и внешние антенны) должно
использоваться не ближе 30 см (12 дюймов) к любой части устройства, включая
кабели, указанные OMRON. В противном случае может произойти ухудшение
производительности устройства.
•
Рук
оводствуйтесь приведенной ниже информацией в отношении среды ЭМС, в
которой устройство должно использоваться.
Таблица 1 – Пределы ИЗЛУЧЕНИЯ и соответствие
Явление Пределы ИЗЛУЧЕНИЯ Соответствие
Излучаемые и наведенные
радиочастотные помехи
CISPR 11 Группа 1, Класс B
Колебания напряжения и
резкий перепад напряжения
Смотрите IEC 61000-3-3 Соответствует
Удаление конденсата из воздуховодной трубки
Если в воздуховодной трубке остались влага или жидкость, осуществите
нижеописанную процедуру, чтобы удалить из нее любые остатки жидкости.
1)
У
бедитесь, что воздуховодная трубка подсоединена к разъему на
компрессоре.
2)
От
соедините воздуховодную трубку от небулайзерной камеры.
3)
Вк
лючите компрессор и просушите воздуховодную трубку, пропустив
через нее воздух.
Замена воздушного фильтра
Если воздушный фильтр использовался более 60 дней, замените его новым.
1. Снимите крышку воздушного фильтра
с компрессора.
2.
Заменит
е воздушный фильтр.
Удалите старый воздушный фильтр с
помощью любого остроконечного предмета
и вставьте новый воздушный фильтр.
3. Установите крышку воздушного фильтра
на место.
Убедитесь, что он прикреплен надежно.
Примечания:
• Используйте только воздушные фильтры компании OMRON, разработанные для
данного прибора. Не используйте прибор без фильтра.
• Не мойте и не очищайте фильтр. Если воздушный фильтр намок, замените его.
Влажные воздушные фильтры могут привести к закупорке.
• Данные воздушные фильтры можно устанавливать любой стороной.
•
Пере
д тем, как вставить воздушный фильтр, убедитесь, что он чист и на нем
нет пыли.
Очистка и дезинфекция
Внимание! Обращение с отбойником
•
Промыв
айте отбойник после каждого использования.
• Для очистки отбойника не используйте щетки или булавки.
•
При де
зинфекции деталей с помощью кипячения убедитесь, что для этого
используется достаточное количество воды.
• Не кипятите отбойник вместе с предметами, отличными от соответствующих
принадлежностей небулайзера.
Очистка
Очищайте детали после каждого использования, чтобы удалить остатки
лекарственного средства. Это позволит избежать неэффективного
распыления и инфекции.
■
Де
тали, подлежащие очистке с погружением в воду
•
Не
булайзерная камера, маски (ПВХ)/(ТЭП), загубник, насадка для
носа, воздуховодная трубка (силикон)
Вымойте их теплой водой с мягким (нейтральным) моющим средством.
Затем тщательно прополощите чистой горячей водой из-под крана и
дайте высохнуть в чистом месте.
• Отбойник
Промойте его проточной водой.
■
Де
тали, не подлежащие очистке с погружением в воду
•
Ко
мпрессор, воздуховодная трубка (ПВХ)
Прежде всего, убедитесь, что штекер сетевого шнура отключен от
электрической розетки. Тщательно протрите мягкой тканью, смоченной в
воде или мягком (нейтральном) моющем средстве.
• Воздушный фильтр
Не мойте и не очищайте воздушный фильтр. Если воздушный
фильтр намок, замените его. Влажные воздушные фильтры могут
привести к закупорке.
Дезинфекция
Всегда дезинфицируйте детали после последнего сеанса лечения в
данный день. Если детали сильно загрязнены, замените их новыми.
Для выбора способа дезинфекции смотрите таблицу ниже.
o
: допустимо
X
: недопустимо
Способ
дезинфек-
ции
Детали
Загубник
Насадка для носа
Небулайзерная камера
Воздуховодная трубка
(силикон, 100 см) (приоб-
ретается дополнительно)
Маска для взрослых
(ТЭП) (приобретается
дополнительно)
Маска для детей (ТЭП)
(приобретается дополни-
тельно)
Маска для взрослых (ПВХ)
Маска для детей (ПВХ)
Маска для младенцев
(ПВХ) (приобретается до-
полнительно)
Воздуховодная трубка
(ПВХ, 200 см)
Воздушный фильтр
Материал
Полипропилен
Полипропилен
Полипропилен
(Отбойник:
поликарбонат)
Трубка: силикон
Разъем:
полипропилен
Маска: ТЭП
Лента: резина***
Адаптер:
полипропилен
Маска: ПВХ
(не содержит фталат)
Лента: резина***
ПВХ
(не содержит фталат)
Полиэстер
A
Спирт
o o o o o
**
o
**
X X
Дезинфициру-
ющий этанол
Гипохлорит
натрия
o o o o o
**
o
**
X X
Милтон*
(0,1%, 15 мин)
Четвертичный
аммоний
o o o o o
**
o
**
X X
Хлорид алкил-
диметилбензи-
ламмония*
(0,1%, 10 мин)
Хлоргексидин
o o o o o
**
o
**
X X
Гибитан*
(0,5%, 30 мин)
Амфотерное
поверхност-
но-активное
вещество
o o o o o
**
o
**
X X
Tego 51*
(0,2%, 15 мин)
B
Кипячение
o o o o o
**
X X X
*
пример дезинфицирующего средства, которое можно приобрести в розничной сети.
(Концентрация и продолжительность обработки указаны в таблице для условий,
при которых проверен срок службы деталей с каждым дезинфицирующим средством,
как описано в руководстве по эксплуатации такого средства. Обратите внимание, что
тестирование проводилось не с целью проверки эффективности дезинфицирующих
средств. Отсутствует намерение рекомендовать использование именно этих дезин-
фицирующих средств. Условия использования и ингредиенты дезинфицирующего
средства зависят от производителя этого средства. Внимательно прочтите инструкцию
по применению перед использованием, а затем продезинфицируйте каждую деталь
надлежащим образом. Обратите внимание, что срок службы деталей может сокра-
титься, поскольку зависит от условий, среды и частоты использования.)
** Перед дезинфекцией удалите с маски резиновую ленту.
*** Лента не содержит натурального латекса.
A. Используйте дезинфицирующее средство, которое можно приобре-
сти в розничной сети. Следуйте инструкциям производителя дезин-
фицирующего средства.
Примечание: ни в коем случае не проводите чистку
бензином, растворителем или огнеопасным
химическим средством.
B. Детали можно кипятить в течение 15–20 минут.
После кипячения осторожно извлеките детали,
стряхните с них избыток влаги и дайте высохнуть на
воздухе в чистом помещении.
Устранение неисправностей
При возникновении любых неисправностей, описанных ниже, прежде всего
убедитесь, что на расстоянии 30 см от устройства нет иных электрических
устройств. Если неисправность устранить не удается, смотрите таблицу ниже.
Неисправность Причина Способ решения
Ничего не происходит при
нажатии на выключатель.
Вставлен ли штекер сетевого
шнура в электрическую
розетку?
Удостоверьтесь, что вилка
вставлена в электрическую
розетку. В случае необходимости,
выньте вилку из розетки и
вставьте ее снова.
После включения
питания распыления
не происходит или его
уровень недостаточен.
Есть ли лекарственное
средство в резервуаре для
лекарственных средств?
Добавьте необходимое
количество лекарственного
средства в резервуар для
лекарственных средств.
В резервуаре для
лекарственных средств
содержится слишком
маленький/большой объем
лекарственного средства?
Отбойник отсутствует или
собран неправильно?
Прикрепите отбойник должным
образом.
Правильно ли собрана
небулайзерная камера?
Соберите небулайзерную
камеру как положено.
Сопло забилось? Убедитесь, что сопло не
закупорено.
Небулайзерная камера
наклонена под острым
углом?
Удостоверьтесь, что небулай-
зерная камера не наклонена
больше, чем на 45 градусов.
Правильно ли подсоединена
воздуховодная трубка?
Убедитесь в правильности
присоединения воздуховодной
трубки к компрессору и
небулайзерной камере.
Воздуховодная трубка
перегнута или повреждена?
Удостоверьтесь, что на воздухо-
водной трубке нет перегибов.
Воздуховодная трубка
забилась?
Убедитесь, что воздуховодная
трубка не закупорена.
Воздушный фильтр
загрязнился?
Замените воздушный фильтр
новым.
Компрессор работает
слишком громко.
Правильно ли прикреплена
крышка воздушного фильтра?
Прикрепите крышку воздушного
фильтра, как положено.
Компрессор очень горячий.
Компрессор накрыт чем-либо? Не накрывайте компрессор во
время работы.
Перекрыты вентиляционные
отверстия?
Не перекрывайте вентиляцион-
ные отверстия.
Примечание:
Если ни одно из предложенных решений не позволило устранить
проблему, не пытайтесь чинить прибор самостоятельно — этот прибор
не предназначен для обслуживания пользователем. Свяжитесь с
организацией в которой Вы приобрели прибор или с ближайшим
центром технического обслуживания Omron.
Таблица 2 – ИСПЫТАТЕЛЬНЫЕ УРОВНИ НА УСТОЙЧИВОСТЬ
Явление Базовый стан-
дарт ЭМС
ИСПЫТАТЕЛЬНЫЕ УРОВНИ
НА УСТОЙЧИВОСТЬ
Устойчивость к электростати-
ческим разрядам
IEC 61000-4-2 ±8 кВ контакт
±2 кВ, ±4 кВ, ±8 кВ, ±15 кВ воз-
дух для порта корпуса
Устойчивость к излучаемым
радиочастотным электромаг-
нитным полям
IEC 61000-4-3 10 В/м
80 МГЦ до 2.7 ГГц
80% АМ на 1 кГЦ
для порта корпуса
Устойчивость к полям вблизи
от радиочастотного оборудо-
вания беспроводной связи
IEC 61000-4-3 Смотрите таблицу 3
Устойчивость к электри-
ческим быстрым скачкам /
импульсам
IEC 61000-4-4 ±2 кВ для Ввода порта сети
переменного тока 100 кГЦ с
частотой повторения
Устойчивость к междуфаз-
ным скачкам
IEC 61000-4-5 ±0.5 кВ, ±1 кВ для Ввода порта
сети переменного тока
Устойчивость к наведенным
помехам, вызванным радио-
частотными полями
IEC 61000-4-6 6 Вт/м2
150 кГЦ до 80МГц
80% AM на 1 кГЦ для Ввода
порта сети переменного тока
Устойчивость к магнитным
полям с номинальной мощ-
ностью
IEC 61000-4-8 30 A/m
50 Гц
для порта корпуса
Устойчивость к падению на-
пряжения
IEC 61000-4-11 0% UT; 0,5 цикла на 0°, 45°,
90°, 135°, 180°, 225°, 270° и
315° для Ввода порта сети
переменного тока
0% UT; 1 цикл и
70% UT; 25/30 однофазных
циклов: на 0° для Ввода порта
сети переменного тока
Устойчивость к прерыванию
напряжения
IEC 61000-4-11 0% UT; 250/300 цикла для
Ввода порта сети переменного
тока
Примечание: UT - напряжение сети переменного тока до применения уровня ис-
пытания
Таблица 3 – Характеристики испытаний на УСТОЙЧИВОСТЬ ПОРТА КОРПУСА
радиочастотного устройства беспроводной связи
Частота
испы-
тания
(МГц)
Диа-
пазон
(МГц)
Сервис Модуляция
Макси-
маль-
ная
мощ-
ность
(Вт)
Рас-
сто-
яние
(м)
ИСПЫТА-
ТЕЛЬНЫЙ
УРОВЕНЬ
НА УСТОЙ-
ЧИВОСТЬ
(В/м)
385
380 до
390
TETRA 400
Им-
пульсная
модуляция
18 Гц
1.8 0.3 27
450
430 до
470
GMRS 460,
FRS 460
FM ±5кГц
отклоне-
ние синуса
1 кГЦ
2 0.3 28
710
704 до
787
LTE Band 13,
17
Им-
пульсная
модуляция
217 Гц
0.2 0.3 9
745
780
810
800 до
960
GSM 800/900,
TETRA 800,
iDEN 820,
CDMA 850,
LTE Band 5
Им-
пульсная
модуляция
18
Гц
2 0.3 28870
930
1720
1700
до
1990
GSM 1800;
CDMA 1900;
GSM 1900;
DECT;
LTE
B
and 1, 3,
4, 25; UMTS
Им-
пульсная
модуляция
217 Гц
2 0.3 281845
1970
2450
2400
до
2570
Bluetooth,
WLAN,
802.11
b/g/n,
RFID 2450,
LTE Band 7
Им-
пульсная
модуляция
217 Гц
2 0.3 28
5240
5100
до
5800
WLAN
802.11
a/n
Им-
пульсная
модуляция
217 Гц
0.2 0.3 95500
5785
Ингалятор компрессорный OMRON NE-C28 Plus испытан и
зарегистрирован в России:
– регистрационное удостоверение: № РЗН 2013/1340 от 25.12.2013 г.
Срок действия не ограничен.
– декларация о соответствии: № РОСС JP.МЕ20.Д01619 от 03.03.2014 г.
Срок действия до 03.03.2019 г.
Соответствует требованиям: ГОСТ Р 50444-92, ГОСТ Р 50267.0-92,
ГОСТ Р 50267.0.2-2005
- декларация о соответствии Техническому регламенту Таможенного
союза ТР ТС 020/2011 «Электромагнитная совместимость технических
средств» № TC N RU Д-JP.PC52.B.00017. Срок действия до 18.05.2020 г.

Содержание

Похожие устройства

Скачать
