Для сборки понадобятся следующие инструменты:
A: Комбинированный ключ/набор ключей SW 14 B: Комбинированный ключ/набор ключей SW 17
C: Шестигранный ключ 6 мм D: Отвертка крестообразная PH2

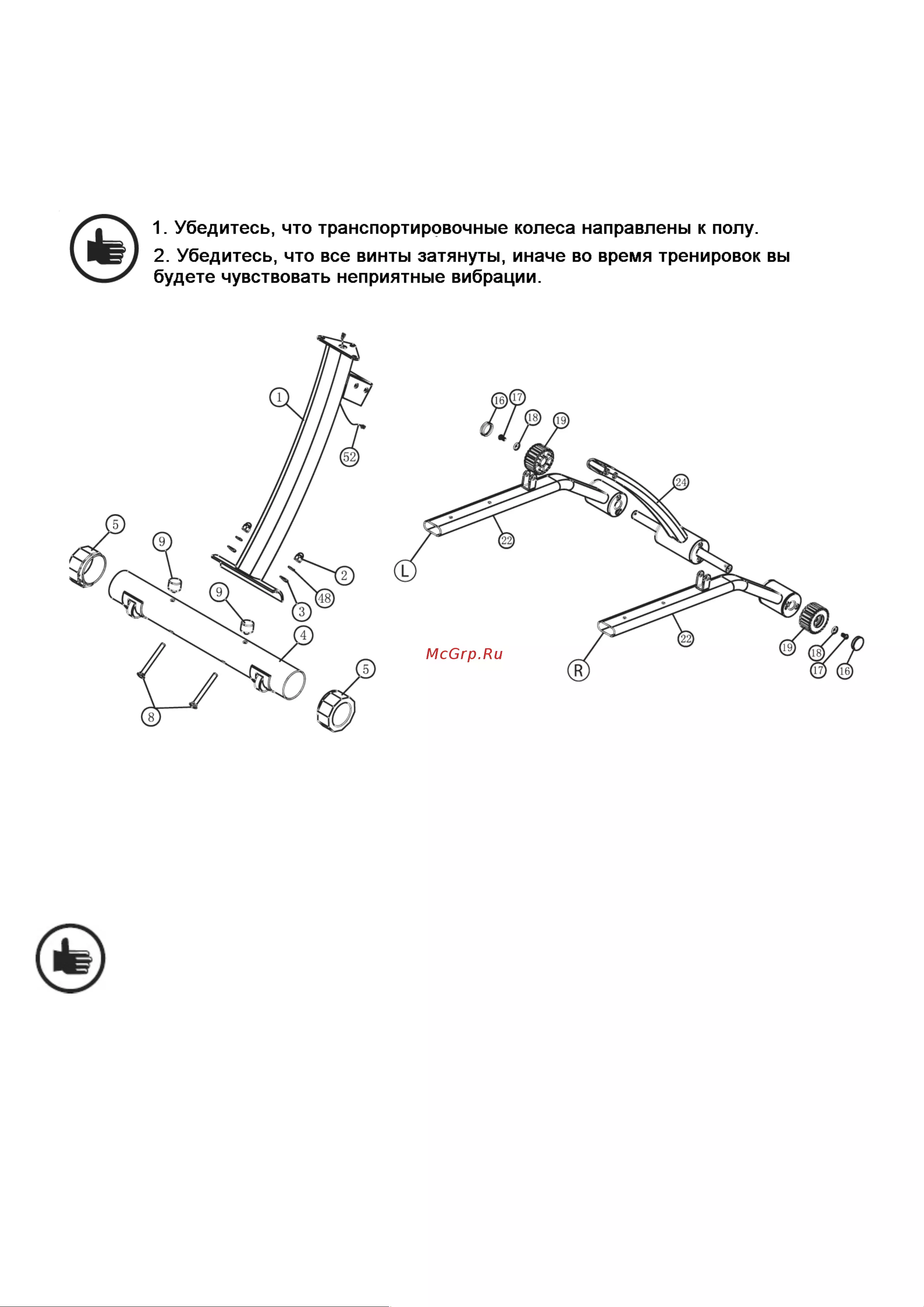

2.Сборка основных узлов
A) Вставьте заглушки основания (5) в заднюю часть основания (4)
Замечание: Используйте механизм для регулировки уровня, чтобы ваш тренажер устойчиво стоял
на полу, за счет поворачивания ножек.
No.
Наименование
Количество
1
Несущая рама нижняя часть
1
51
Несущая рама верхняя часть
1
22
Рычаг педали
2
24
Опорная рама
1
4
Заднее основание
1
36/39
Поручень
1
21
Гидроцилиндр
2
12
Педали (R+L)
1 набор
23
Держатель для бутылки с водой
1
40
Компьютер
1
5
Заглушки основания
2
9
Амортизатор
2
19
Заглушки
2
16
Накладка
2
31
Штифт безопасности
1
54
Винт под крестообразную отвертку
2
10/11/50
Набор винтов для сборки педалей
4
18/33/46
Набор винтов для сборки верхней части гидроцилиндра
2
17/18
Набор винтов для сборки рычагов педалей
2
14/15/17/46
Набор винтов для сборки несущей рамы
3
42/47/49
Набор винтов для сборки поручней
2
13/14/15
Набор винтов для сборки нижней части гидроцилиндра
2
2/3/8/48
Набор винтов для сборки основания
2
28/29/30/35
Набор винтов для сборки опорного рычага
1
55
Батарейки 1.5 V/R03/AAA
2
- 5 -
