Alto VOICE PLUS [8/13] Монтаж и соединение

34. Отсек для предохранителя / переключатель напряжения.

Это устройство предусматривает возможность работы от двух напряжений. До

подсоединения и эксплуатации устройства, убедитесь, что ваше местное напряжение

совпадете с напряжением на крышке отсека для предохранителя.

Предостережение. Предохранитель защищает питающие схемы устройства.

Предохранитель может заменить только квалифицированный техник в случае выхода из

строя или изменения напряжения питания. Если предохранитель будет продолжать

перегорать после замены, прервите использование устройства до ремонта.

Отсек для предохранителя над гнездом для подвода переменного тока сзади корпуса

имеет 3 треугольных маркера; если два из этих треугольников расположены напротив друг

друга, ваше устройство будет установлено на рабочее напряжение, напечатанное рядом с

этими маркерами.

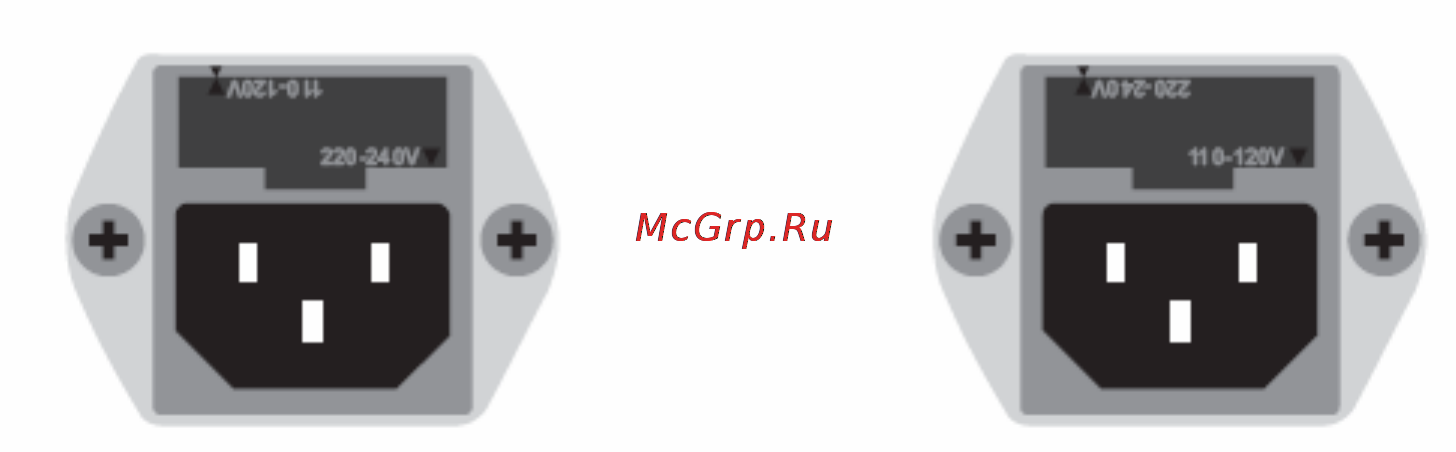

Такое положение для работы Такое положение для работы

от переменного тока 110-120V. от переменного тока 220-240V.

Для изменения вытяните отсек для предохранителя наружу и поверните его на 180P

затем снова вставьте его.

35. Гнездо для подвода переменного тока.

Оно предназначено для соединения прилагаемого силового шнура. Не вводите

силовой шнур в устройство до тех пор, пока не будет правильно установлено напряжение.

36. Аудио-вход.

Эти разъемы используются для подвода источника сигнала. Можно подводить сигнал

посредством симметричного разъема размером ¼ дюйма «TRS» или разъема «XLR» .

37. Отправление.

Посредством этого несимметричного разъема размером ¼ дюйма можно задать

траекторию аудио-сигналу к устройствам внешних эффектов.

38. Возврат.

Сигнал возврата от устройств внешних эффектов будет обработан через этот разъем

размером ¼ дюйма.

39. Основной выход.

Эти разъемы используются для выведения сигнала. Можно вывести сигнал через

симметричный разъем «XLR» или разъем «TRS» размером ¼ дюйма.

40. Запись.

Разъем «XLR» используется для вывода сигнала к устройству записи «DAT» или к

системе записи на жесткий диск для записи.

4. Монтаж и соединение.

4.1. Подсоединение к сетевой розетке.

Устройство предусматривает работу от 2 значений напряжения. Следует проверить

напряжение питания в вашей стране до соединения силового шнура с сетевой розеткой.

4.2. Аудио-соединение.

Предусилитель микрофона / процессор звука «VOICE plus» оснащен симметричными

разъемами «XLR», а также разъемом размером ¼ дюйма и может соединиться с другими
