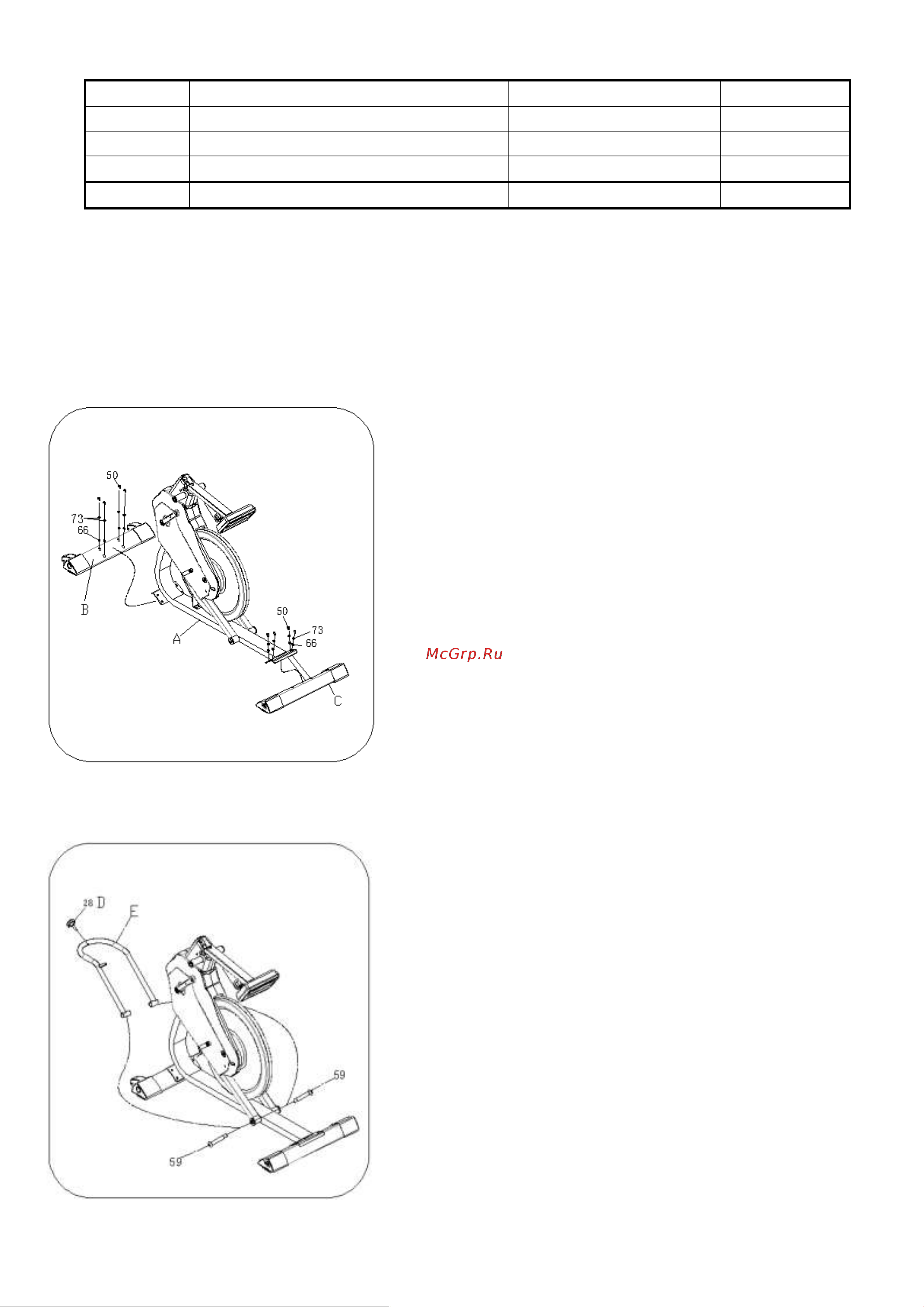

DFC CHALLENGE 1.0 [4/12] Рисунок 1

ИНСТРУМЕНТЫ ДЛЯ СБОРКИ:

No.

НАИМЕНОВАНИЕ

СПЕЦИИФИКАЦИЯ

ШТ

6# ТОРЦЕВОЙ КЛЮЧ

6mm

8# ТОРЦЕВОЙ КЛЮЧ

8mm

УНИВЕРСАЛЬНЫЙ КЛЮЧ

5# ТОРЦЕВОЙ КЛЮЧ

5mm

1.ПОДГОТОВКА:

A. Перед сборкой убедитесь, что у вас достаточно места вокруг тренажера.

B. Используйте данные инструменты для сборки.

C. Перед сборкой проверьте все ли детали в наличие (в данной инструкции по эксплуатации вы найдете

сборочный чертеж со всеми деталями (промаркированные номером), из которых состоит тренажер.

2. СБОРКА:

Шаг 1:

Закрепите передний (C) и задний стабилизатор (B)

на основной рамы (A) с помощью пружинной

шайбы φ8 (73), плоской шайбы φ8 (66) и болта

M8*16 (56), как показано на рисунке 1.

Рисунок 1

Шаг 2:

Вставьте ручку 28 (D) в подвижную раму

натяжения (E) и закрепите ее болтом M6*100 (59),

как показано на рисунке 2.

Рисунок 2
