DFC CHALLENGE 1.0 [6/12] Рисунок 5

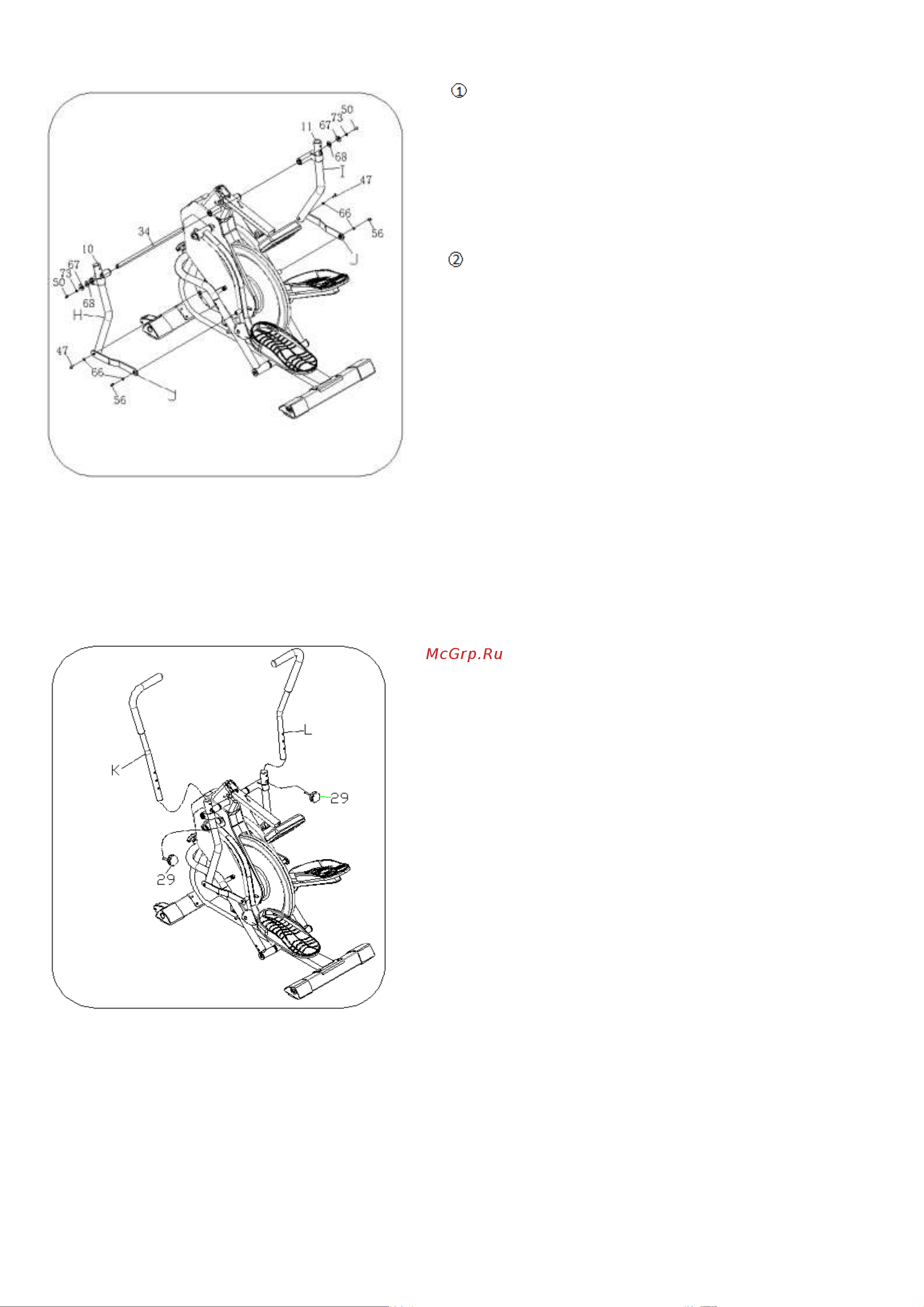

Шаг 5:

Вставьте ось (34) в отверстие на основной

раме, затем установите подвижные части левой и

правой рукояток (H) и (I) в ось (34). Используя 6#

ключ (76), закрепите подвижные части левой и

правой рукояток (H) и (I) с помощью болта (50),

шайбы (73), D-образной шайбы (67), плоской

шайбы (66) пружинной шайбы (73).

Прикрепите соединительный элемент (J) к (H)

и (I) с помощью болта (47) и шайбы (66).

Закрепите (F) и (G) болтом (56) и плоской шайбой

(66).

Рисунок 5

Шаг 6:

Вставьте левую и правую рукоятку (K) и (L) onto

в подвижные части и закрепите их с помощью

ручки (29) как показано на рисунке 6.

Рисунок 6
