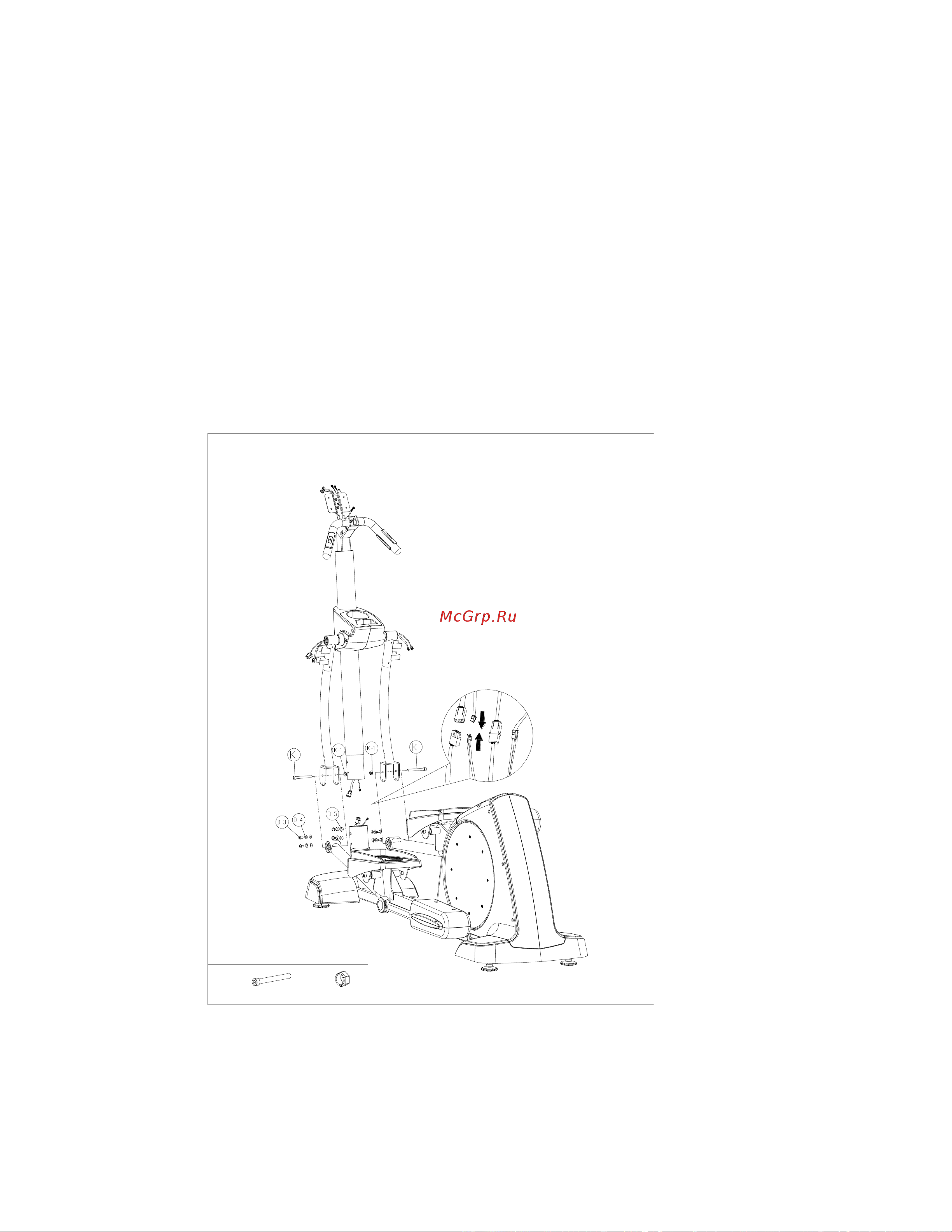

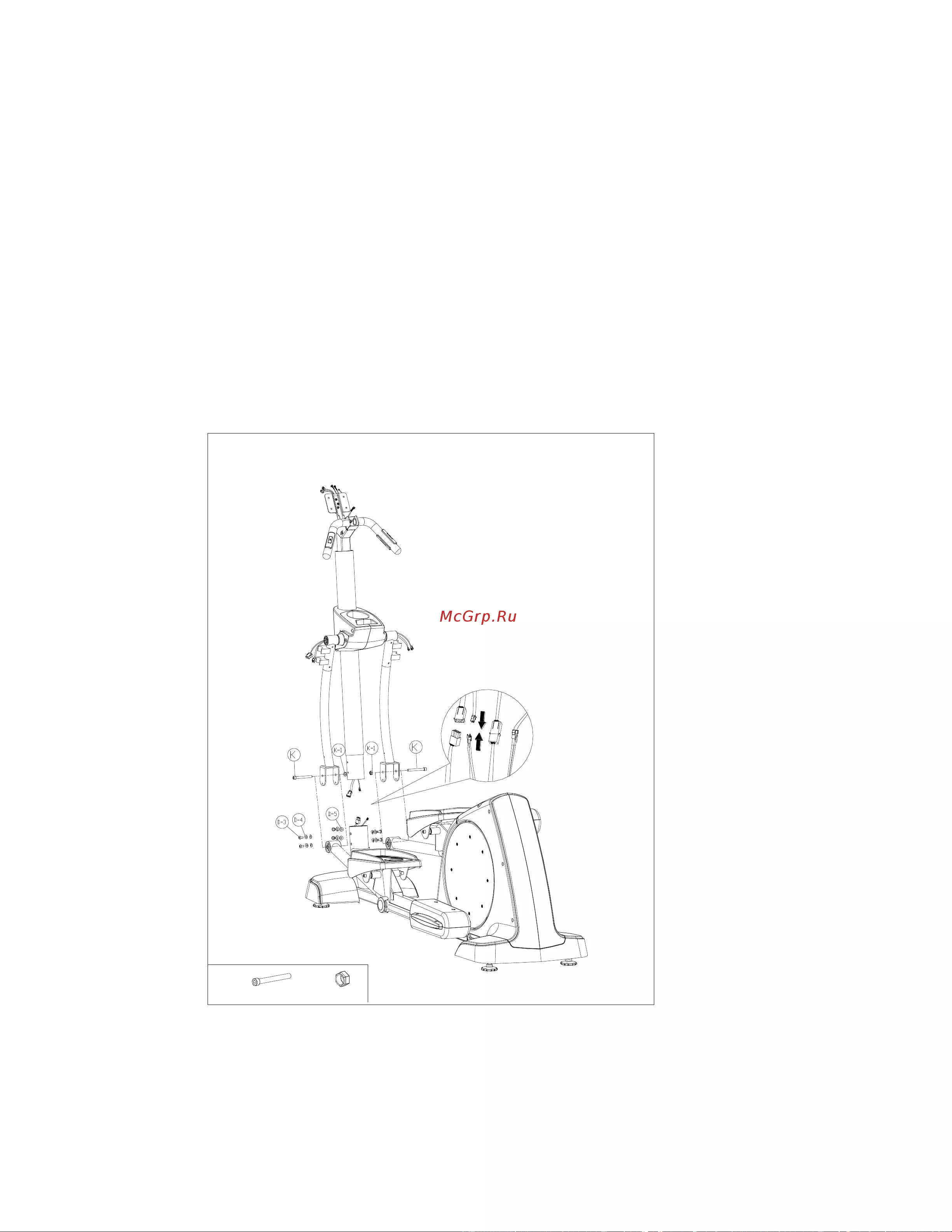

ШАГ 1
Установка стойки рукоятки и рычага педали
Выкрутите один верхний шуруп M5 (C-5) из стойки рукоятки (C) с помощью отвертки и
установите держатель для бутылки (C-4). Затем снова закрутите верхний шуруп и
плотно закрутите другой шуруп.
Снимите шурупы (C-32) и шайбы (C-31/C-33) со стойки рукоятки. Соедините верхний и
нижний провода компьютера (C-38/D-1), (D-2 & C-39). Затем установите стойку рукоятки
на основной раме (D-3) и закрепите с помощью шурупов, шайб (D-5) и пружинных шайб
(D-4).
Соедините нижние рукоятки (правую и левую) (D-10L/D-10R) с рычагом педали (E) и
закрепите с помощью болта с 6-гранной головкой (K), четырех плоских шайб и двух
нейлоновых гаек (K-1).
step1
2*
M10*90L
2*
M10
