ШАГ 5 (СМОТРИТЕ ДИАГРАММУ 5).

А) ПРИСОЕДИНИТЕ ДВЕ ВТУЛКИ 1’’ Х 5/8’’ (79) К ОТВЕРСТИЯМ, РАСПОЛОЖЕННЫМ В ПЕРЕДНЕЙ

ЧАСТИ ОСНОВНОЙ РАМЫ (1). ВСТАВЬТЕ ОСЬ 5/8’’ Х 9 3/8’’ (31) НАПОЛОВИНУ ЧЕРЕЗ ОТВЕРСТИЕ.

В) ПОСАДИТЕ ПЕРЕДНЕЕ ЛЕВОЕ ОСНОВАНИЕ (9) И ПЕРЕДНЕЕ ПРАВОЕ ОСНОВАНИЕ (10) НА ОСЬ (31)

С ОБЕИХ СТОРОН. ЗАКРЕПИТЕ ОСЬ ДВУМЯ ГАЙКАМИ М10 (78), ДВУМЯ ПЛОСКИМИ ШАЙБАМИ

13/16’’ (75) И КОНУСООБРАЗНЫМИ ЗАГЛУШКАМИ М10 (51).

С) ПРИСОЕДИНИТЕ РУКОЯТКУ ДЛЯ ПЕРЕДНЕГО ПРЕССА (8) К ПЕРЕДНИМ ОСНОВАНИЯМ (9 И 10).

ЗАКРЕПИТЕ КОНСТРУКЦИЮ ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М10 Х 3’’ (66), ОДНИМ

ШЕСТИГРАННЫМ БОЛТОМ М10 Х 2, 9/16’’ (67), ТРЕМЯ ПЛОСКИМИ ШАЙБАМИ 13/16’’ (75), ОДНОЙ

КРЕПЕЖНОЙ ПЛАСТИНКОЙ (28) И ОДНОЙ ГАЙКОЙ М10 (78) С КАЖДОЙ СТОРОНЫ.

D) СМОЧИТЕ ВНУТРЕННЮЮ СТОРОНУ МЯГКИХ НАКЛАДОК ДЛЯ РУКОЯТОК ДЛЯ ПЕРЕДНЕГО ПРЕССА

(44) ВОДОЙ И НАДЕНЬТЕ ИХ НА РУЧКИ НА РУКОЯТКАХ ДЛЯ ПЕРЕДНЕГО ПРЕССА.

Е) ПРИСОЕДИНИТЕ НОЖНУЮ ТЯГУ (16) К ДЕРЖАТЕЛЮ НОЖНОЙ ТЯГИ (17). ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М12 Х 3, 3/8’’ (64), ДВУМЯ ПЛОСКИМИ ШАЙБАМИ

13/16’’ (75) И ОДНОЙ ГАЙКОЙ М12 (77).

F) ВСТАВЬТЕ ТРУБКУ ДЛЯ МЯГКИХ НАКЛАДОК (42) НАПОЛОВИНУ ЧЕРЕЗ ОТВЕРСТИЕ НА НОЖНОЙ

ТЯГЕ (16). НАДВИНЬТЕ ДВЕ МЯГКИЕ НАКЛАДКИ (43) НА ТРУБКУ С ОБЕИХ СТОРОН. УСТАНОВИТЕ ДВЕ

КРУГЛЫЕ ЗАГЛУШКИ 3’’ (59) НА ОБА КОНЦА ТРУБКИ.

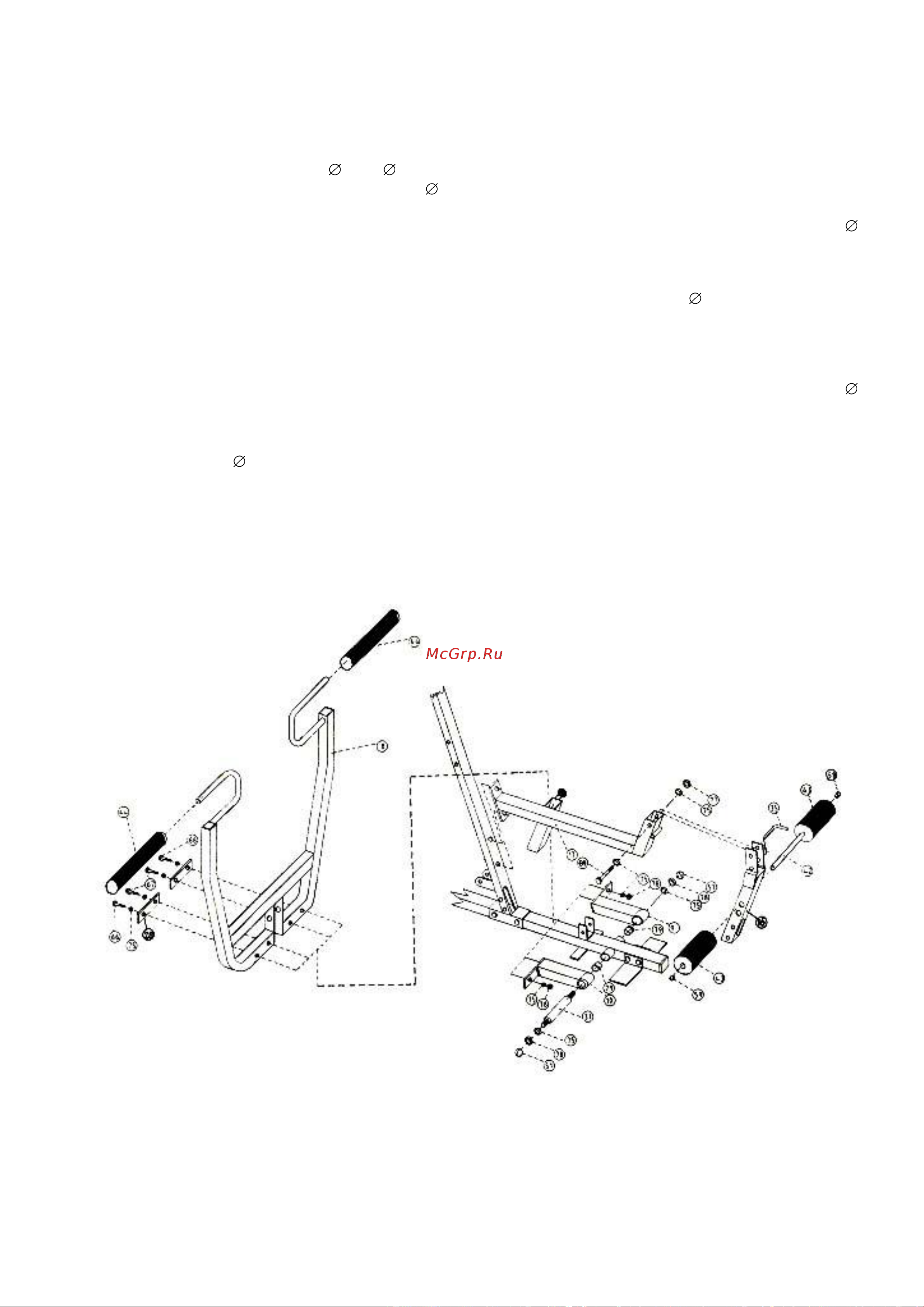

ДИАГРАММА 5
