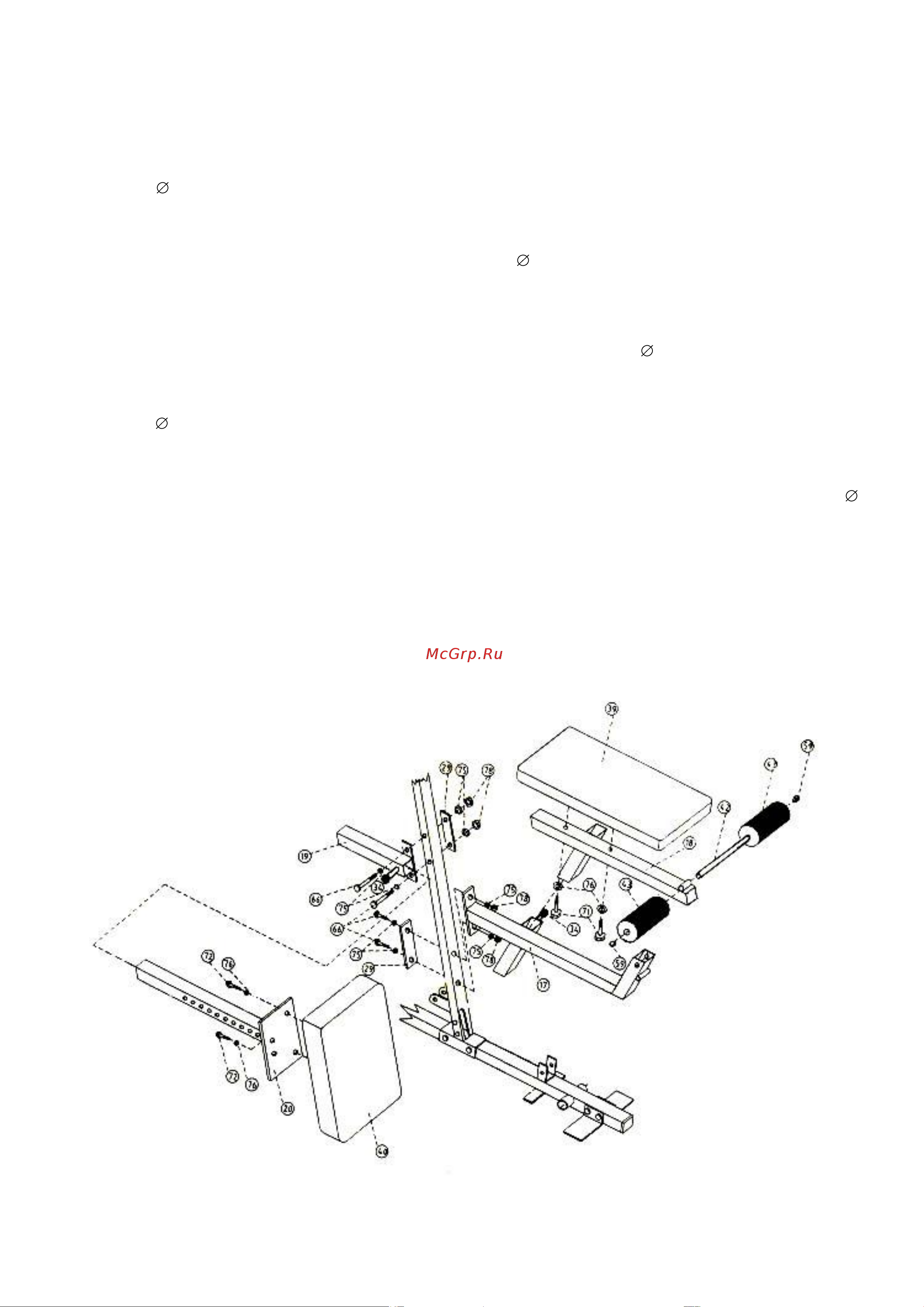

ШАГ 4 (СМОТРИТЕ ДИАГРАММУ 4).

А) ПРИСОЕДИНИТЕ ДЕРЖАТЕЛЬ НОЖНОЙ ТЯГИ (17) К ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЕ (3).

ПРИКРЕКПИТЕ ЕГО ДВУМЯ ШЕСТИГРАННЫМИ БОЛТАМИ М10 Х 3’’ (66), ЧЕТЫРЬМЯ ПЛОСКИМИ

ШАЙБАМИ 13/16’’ (75), ОДНОЙ КРЕПЕЖНОЙ ПЛАСТИНКОЙ 2’’ Х 4, 3/4’’ (29) И ДВУМЯ ГАЙКАМИ М10

(78).

В) ПРИСОЕДИНИТЕ КОРОТКИЙ БЫСТРОСЪЕМНЫЙ ПАЛЕЦ (34) К ДЕРЖАТЕЛЮ НОЖНОЙ ТЯГИ (17).

С) ПРИСОЕДИНИТЕ СИДЕНЬЕ (39) К ОПОРЕ СИДЕНЬЯ (18). ЗАКРЕПИТЕ ДЕТАЛИ ПРИ ПОМОЩИ ДВУХ

ПРОСТЫХ БОЛТОВ М8 Х 5/8’’ (72) И ДВУХ ПЛОСКИХ ШАЙБ 11/16’’ (76).

D) ПРИСОЕДИНИТЕ ОПОРУ СИДЕНЬЯ (18) К ДЕРЖАТЕЛЮ НОЖНОЙ ТЯГИ (17). С ПОМОЩЬЮ

БЫСТРОСЪЕМНОГО ПАЛЬЦА (34) ОТРЕГУЛИРУЙТЕ ВЫСОТУ СИДЕНЬЯ.

Е) ВСТАВЬТЕ ТРУБКУ ДЛЯ МЯГКИХ НАКЛАДОК (42) НАПОЛОВИНУ ЧЕРЕЗ ОТВЕРСТИЕ,

РАСПОЛОЖЕННОЕ В ВЕРХНЕЙ ЧАСТИ ОПОРЫ СИДЕНЬЯ (18). НАДЕНЬТЕ ДВЕ МЯГКИХ НАКЛАДКИ

(43) НА ТРУБКУ С ОБЕИХ СТОРОН. ВСТАВЬТЕ ДВЕ КРУГЛЫЕ ЗАГЛУШКИ 3’’ (59) С ОБЕИХ СТОРОН

ТРУБКИ.

F) ПРИСОЕДИНИТЕ РАМУ ОПОРЫ ДЛЯ СПИНЫ (19) К ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЕ (3).

ПРИКРЕПИТЕ ЕЕ ДВУМЯ ШЕСТИГРАННЫМИ БОЛТАМИ М10 Х 3’’ (66), ЧЕТЫРЬМЯ ПЛОСКИМИ

ШАЙБАМИ 13 Х 16’’ (75), ОДНОЙ КРЕПЕЖНОЙ ПЛАСТИНКОЙ 2’’ Х 4, 3/4 (29) И ДВУМЯ ГАЙКАМИ М10

(78).

G) ПРИСОЕДИНИТЕ КОРОТКИЙ БЫСТРОСЪЕМНЫЙ ПАЛЕЦ (34) К РАМЕ ОПОРЫ ДЛЯ СПИНЫ (19).

H) ПРИСОЕДИНИТЕ ОПОРУ ДЛЯ СПИНЫ (40) К РЕГУЛИРОВОЧНОЙ ТРУБКЕ ОПОРЫ ДЛЯ СПИНЫ (20).

ПРИКРЕПИТЕ ЕЕ ДВУМЯ ПРОСТЫМИ БОЛТАМИ М8 Х 5/8’’ (72) И ДВУМЯ ПЛОСКИМИ ШАЙБАМИ

11/16’’ (76). ВСТАВЬТЕ РЕГУЛИРОВОЧНУЮ ТРУБКУ ОПОРЫ ДЛЯ СПИНЫ (20) В РАМУ ОПОРЫ ДЛЯ

СПИНЫ (19). ВЫТАЩИТЕ БЫСТРОСЪЕМНЫЙ ПАЛЕЦ (34), ЧТОБЫ ОТРЕГУЛИРОВАТЬ ПОЛОЖЕНИЕ

ОПОРЫ ДЛЯ СПИНЫ.

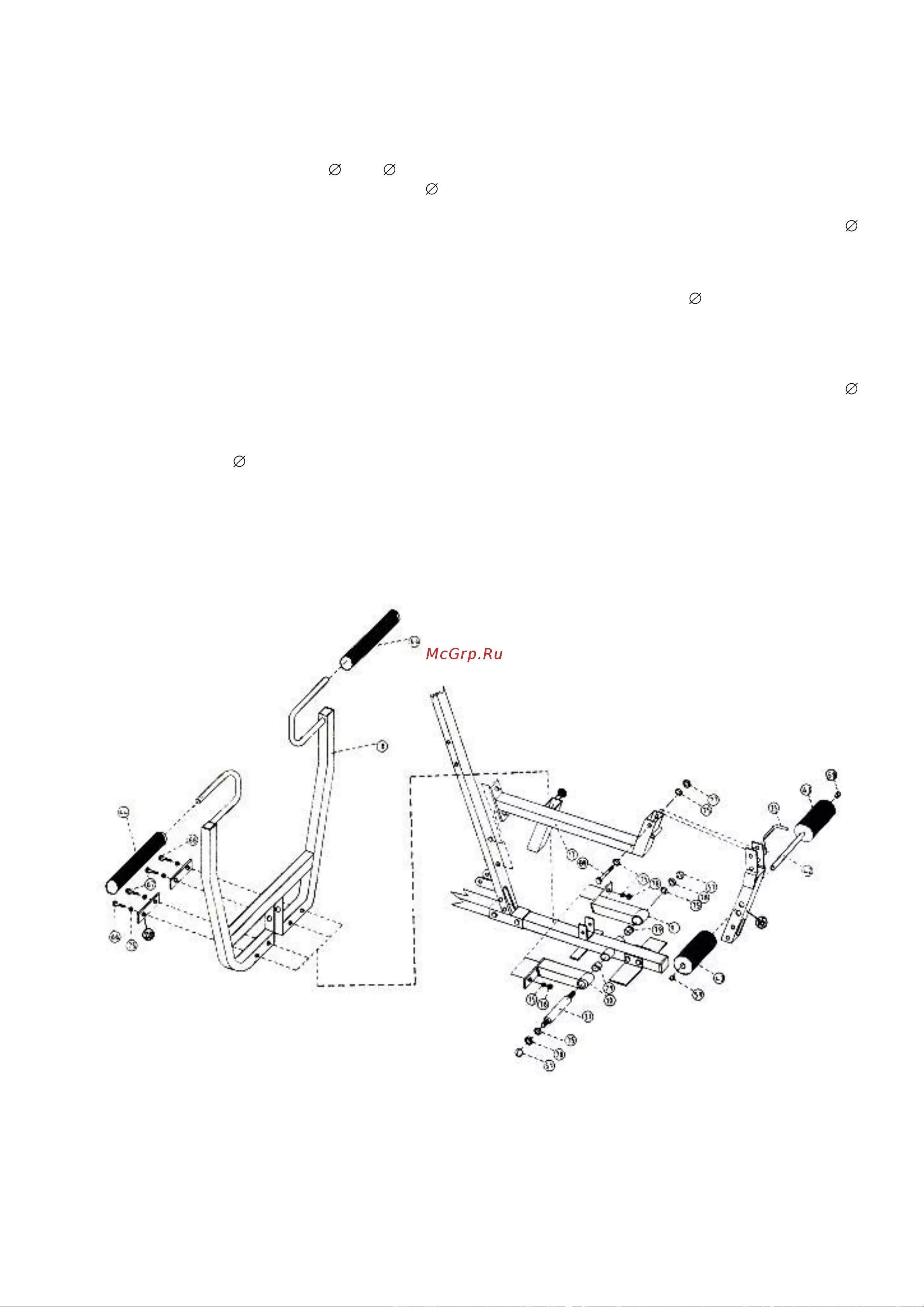

ДИАГРАММА 4
