ШАГ 3 (СМОТРИТЕ ДИАГРАММУ 3).

А) ПРИСОЕДИНИТЕ ОПОРУ ДЛЯ БАТЕРФЛЯЕВ (13) И РАМУ ДЛЯ КРЕПЛЕНИЯ ВОРОТОВ ДЛЯ

БАТТЕРФЛЯЕВ (15) К ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЕ (3) И ПРИКРЕПИТЕ ИХ ДВУМЯ

ШЕСТИГРАННЫМИ БОЛТАМИ М10 Х 3’’ (66), ЧЕТЫРЬМЯ ПЛОСКИМИ ШАЙБАМИ 13/16’’ (75) И ДВУМЯ

ГАЙКАМИ М10 (78).

В) ПРИСОЕДИНИТЕ КВАДРАТНУЮ РЕЗИНОВУЮ ЗАГЛУШКУ 2’’ (53) К ОПОРЕ ДЛЯ БАТТЕРФЛЯЕВ (13).

СМОТРИТЕ ВИД А.

С) УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ДЛЯ ТРОСА (14) НА ОСЬ ПРАВОГО БАТТЕРФЛЯЯ (12). ВСТАВЬТЕ

ПРАВЫЙ БАТТЕРФЛЯЙ (12) ЧЕРЕЗ ОТВЕРСТИЕ В ОПОРЕ ДЛЯ БАТТЕРФЛЯЕВ (13). ЗАКРЕПИТЕ

СВЕРХУ ГАЙКОЙ М12 (77), ШАЙБОЙ 1, 1/2’’ (32) И КОНУСООБРАЗНОЙ ЗАГЛУШКОЙ (52).

D) ПРИСОЕДИНИТЕ ПОДУШКУ ДЛЯ РУКОЯТКИ БАТТЕРФЛЯЯ (41) К ПРАВОМУ БАТТЕРФЛЯЮ (12) И

ЗАКРЕПИТЕ ДВУМЯ ПРОСТЫМИ БОЛТАМИ М8 Х 2, 9/16’’ (71) И ПЛОСКИМИ ШАЙБАМИ 11/16’’ (76).

Е) ПОВТОРИТЕ ТУ ЖЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ КАК В «С» И «D», ЧТОБЫ УСТАНОВИТЬ

ЛЕВЫЙ БАТТЕРФЛЯЙ.

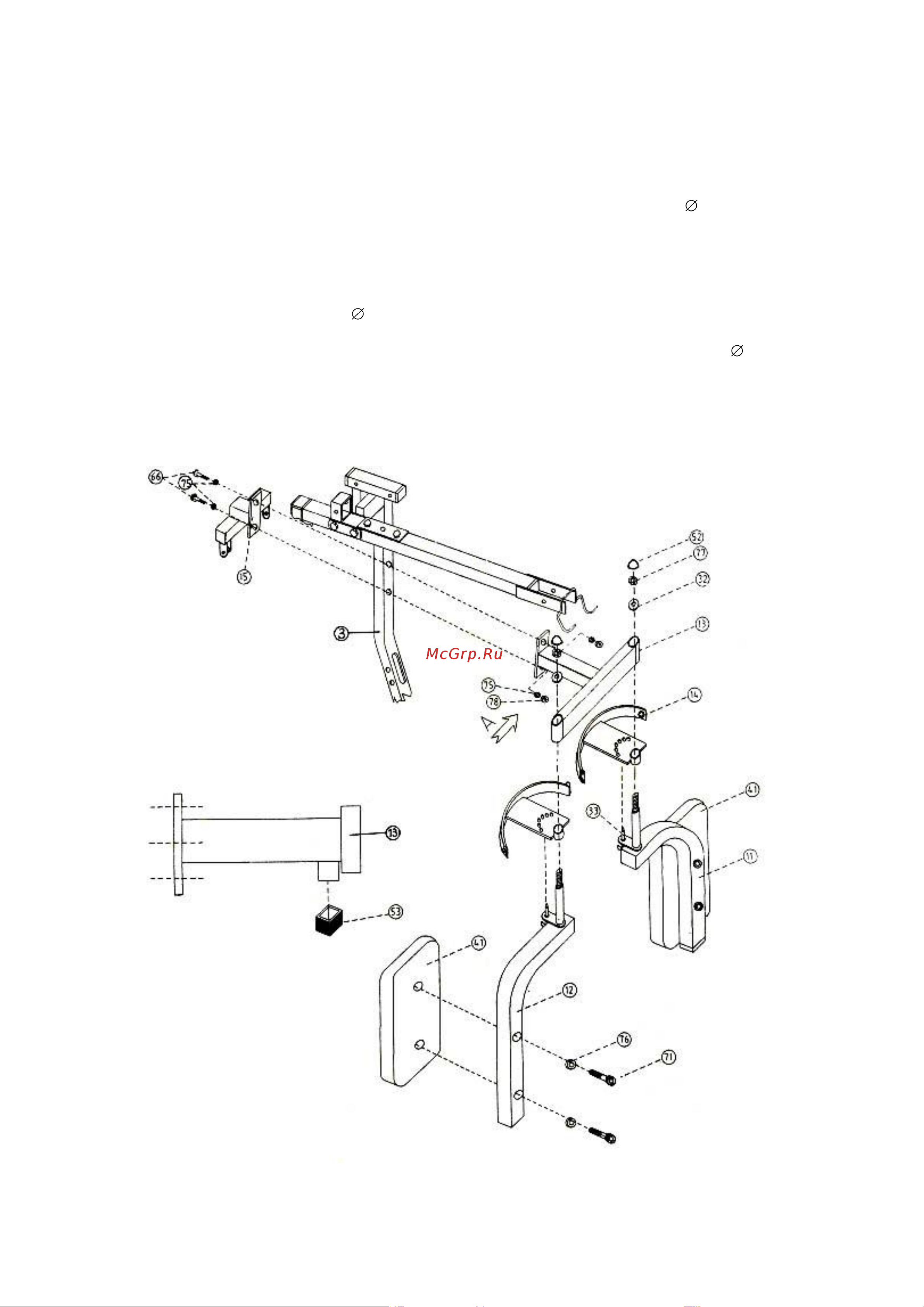

ДИАГРАММАМ 3
