Инструкция по сборке и эксплуатации вибромассажера Kampfer Fitness KV-1101

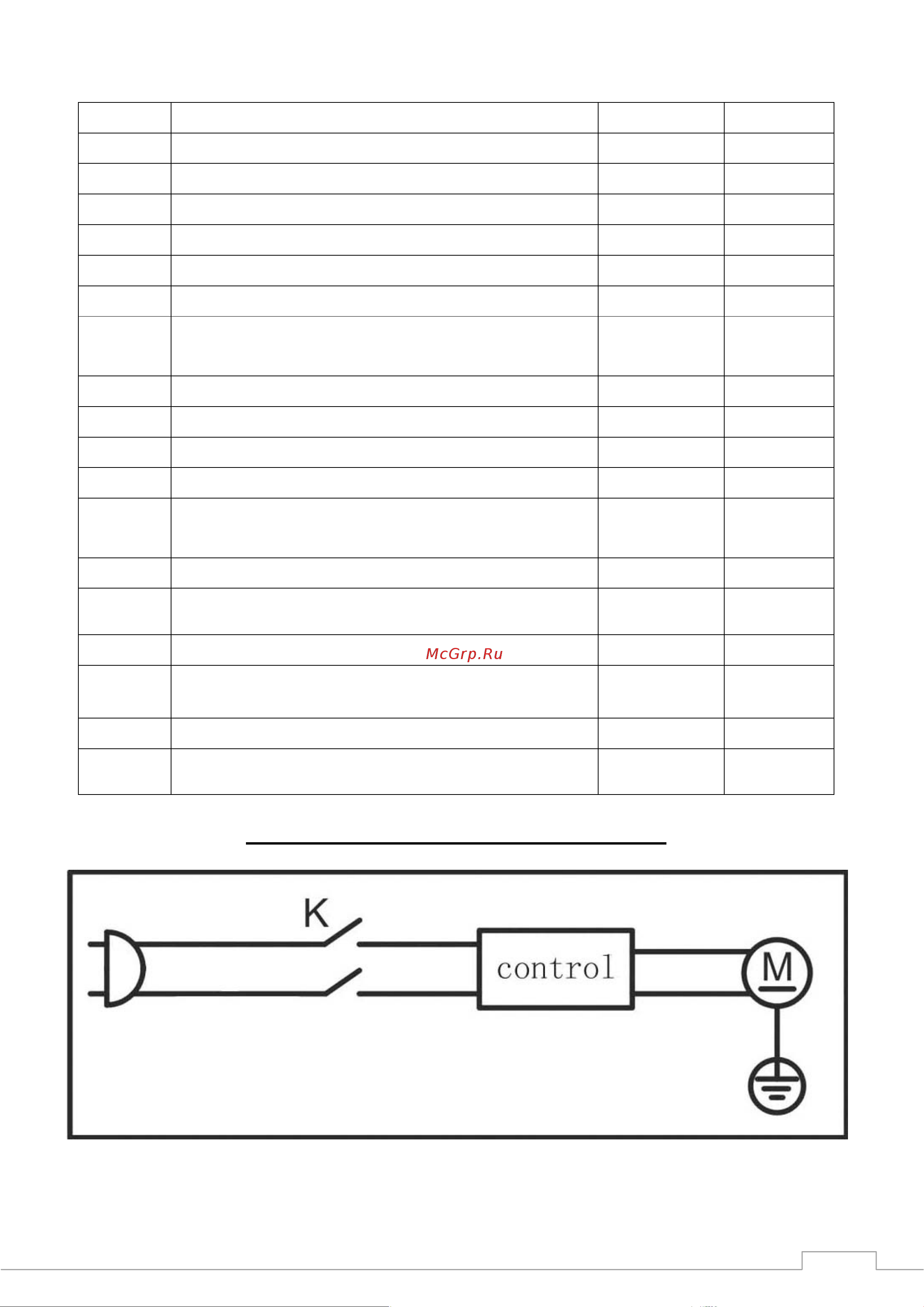

№ Название Описание Количество

1-01 Вкладка 1

1-02 Корпус (верхняя головная часть) 1

1-03 Выключатель 1

1-04 Кнопки управления 1

1-05 Винт, шлиц крестообразный φ2,9×9,5 8

1-06 Контрольная панель 1

1-07 Внутренний шестигранный болт M6×10 2

1-08 Внутренний шестигранный болт M6×35 4

1-09 Изолирующая прокладка 4

1-10 Станина электромотора 1

1-11 Эксцентриковый вал 2

1-12 Внутренний шестигранный болт M8×15 2

1-13 Шайба 8 2

1-14 Балансирующий эксцентрик 2

1-15 Корпус (нижняя, головная часть) 1

1-16 Внутренний шестигранный болт M6×35 4

1-17 Провод силовой 1

1-18 Фиксирующая пластина 1

Принципиальная электрическая схема
