StarLine A94 Dialog CAN
22
инструкция по эксплуатации
23

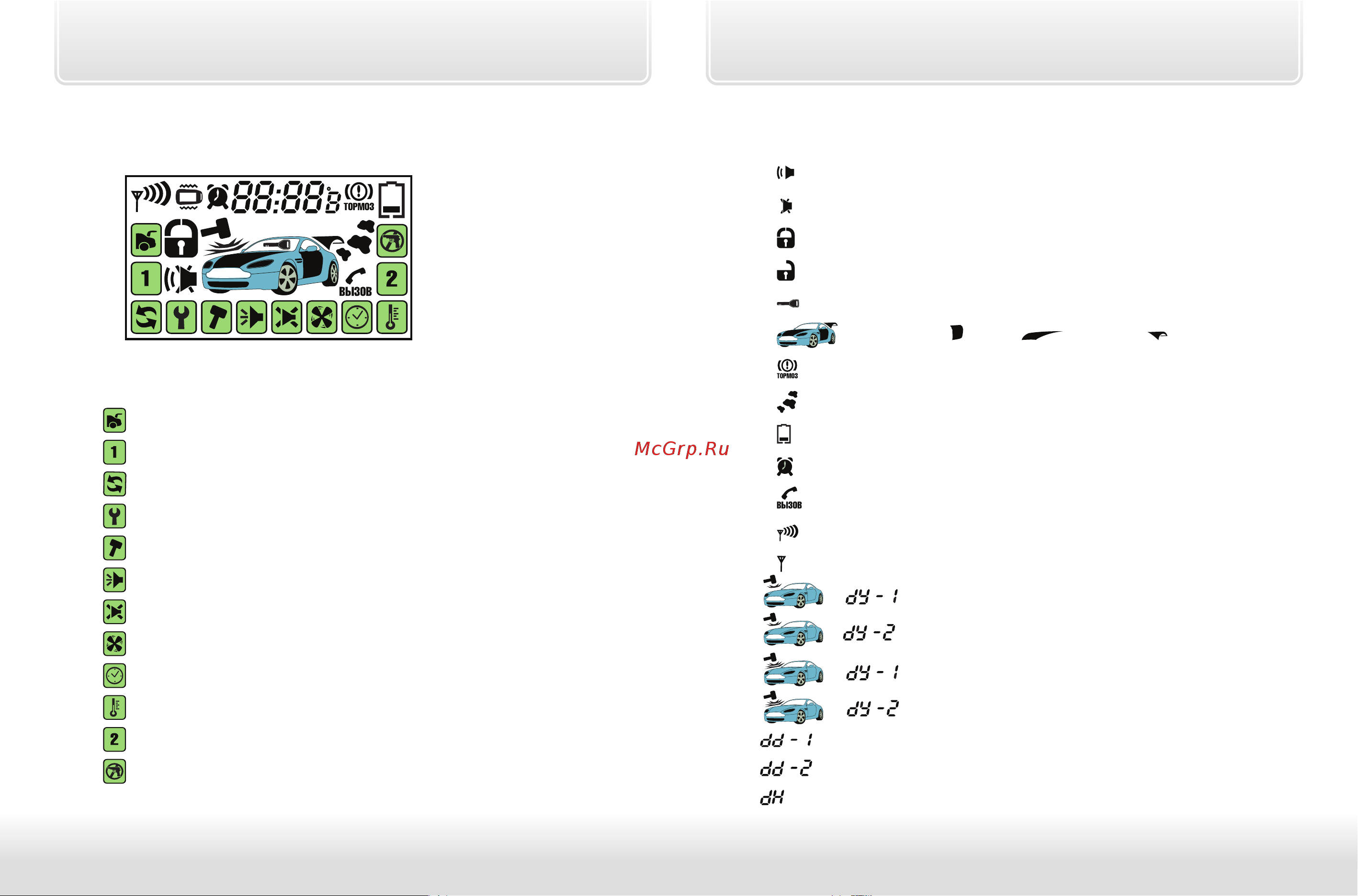

Жидкокристаллический
дисплей брелка
Индикация режимов и функций
Управление доп. каналом №0 - отпирание багажника;
Управление доп. каналом №1;
Проверка состояния автосигнализации;
Сервисный режим;
Отключение датчика удара/доп. датчика по уровням;
Включение/выключение охраны со звуковыми сигналами;
Включение/выключение бесшумной охраны;
Запуск и остановка двигателя;
Включение автоматического периодического запуска;
Включение автоматического запуска по температуре;
Управление доп. каналом №2;
Включение режима антиограбления;
Индикация состояния
автосигнализации и автомобиля
Включен режим охраны со звуковыми сигналами тревоги
Включен режим бесшумной охраны
Замки дверей закрыты
Замки дверей открыты
Зажигание включено
Открыты двери , капот , багажник
Не затянут стояночный тормоз (или нажата педаль тормоза)
Двигатель работает
Требуется замена элемента питания брелка
Включен будильник
Вызов из автомобиля
Передача команд управления
Брелок находится в зоне приема сигналов оповещения
Сработал 1-й уровень датчика удара
Сработал 1-й уровень дополнительного датчика
Сработал 2-й уровень датчика удара
Сработал 2-й уровень дополнительного датчика
Сработал 1-уровневый дополнительный датчик №1
Сработал 1-уровневый дополнительный датчик №2
Сработал датчик наклона
