![Scher-Khan Magicar 7 PRO2 1W [16/68] Назначение проводов](/img/pdf.png)

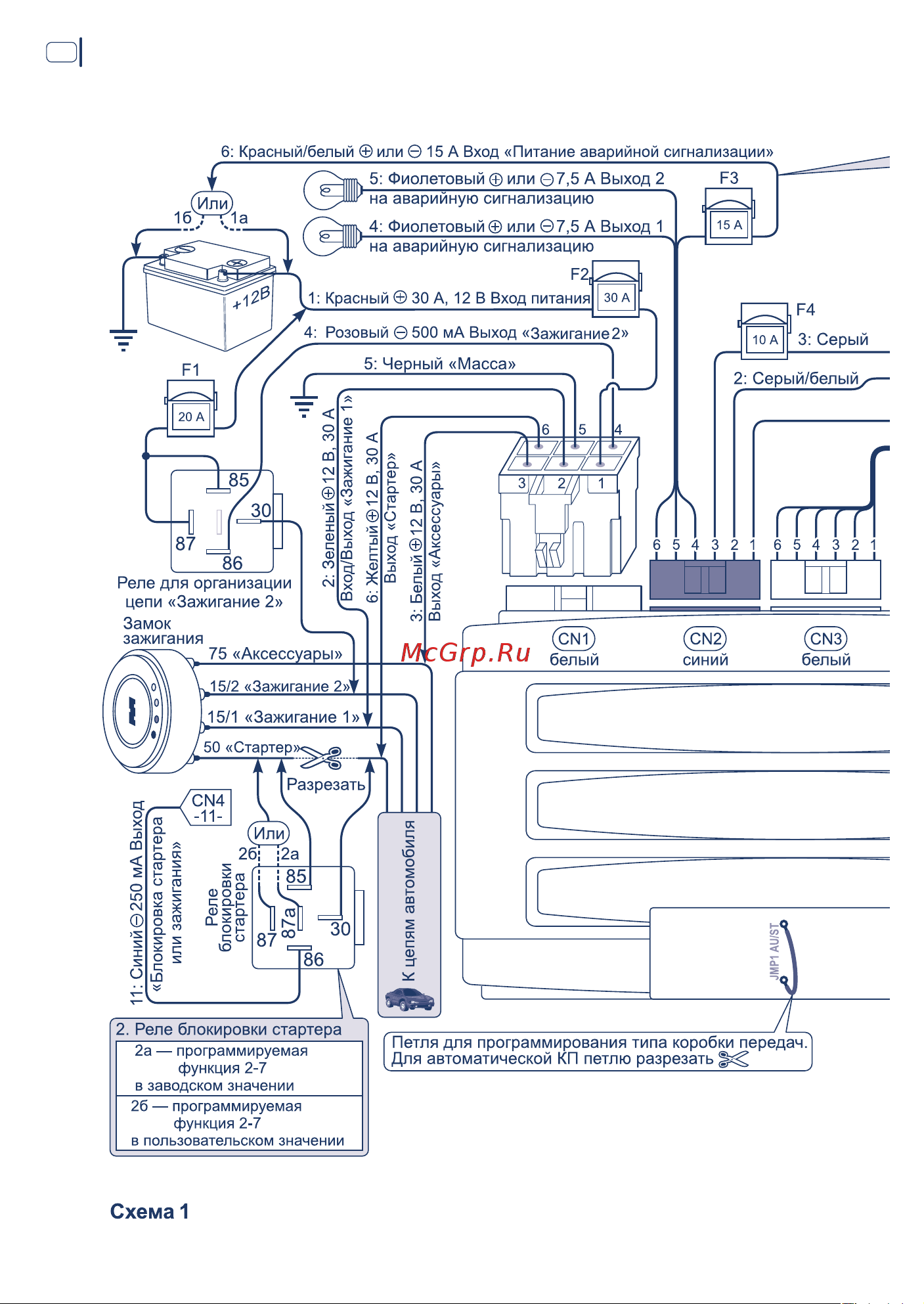

Scher-Khan Magicar 7 PRO2 1W [16/68] Назначение проводов
![Scher-Khan Magicar 7 PRO2 1W [16/68] Назначение проводов](/views2/1985707/page16/bg10.png)
Содержание
- Назначение scher khan magicar 7 3
- В таблице приведено максимальное значение фактическое расстояние может меняться и зависит от ряда объективных причин взаимного расположения антенны брелока коммуникатора и антенного блока наличия металлических предметов вблизи антенн радиопомех в эфире погодных условий степени разряда элемента питания брелока и т п 8
- Предупреждение аварийной сигнализацией об открытой двери программируемая функция предупреждение о невыключенных габаритных огнях при постановке на охрану программируемая функция режим паника или jackstop программируемая функция 8
- Дистанционно радиочастотным передатчиком брелоком на частоте 433 92 мгц 0 2 при мощности не более 10 мвт при помощи датчика вызова водителя автоматически по сигналам от датчиков 9
- Предохранителями автомобильные предохранители замедленного действия в соответствии со схемой подключения внутренними токоограничительными сгораемыми резисторами транзисторными внутренними защитами варисторами от превышений напряжений и импульсных помех диодами от смены полярности источников питания 9
- В таблице приведено среднее значение срок службы элемента питания зависит от интенсивности пользования брелоком качества элемента питания и режимов работы брелока 10
- Перед установкой системы внимательно изучите данное руководство при прокладке проводов собирайте их в жгуты защищайте изоляционной лентой и или пластиковой гофрированной трубкой для повышения скрытности установки рекомендуется выбирать 10
- Применяйте только качественные элементы питания использование элемента питания низкого качества может привести не только к сокращению срока службы брелока но и к его повреждению 10
- Установка основных компонентов 12
- Назначение проводов 16
- Данный разъем предназначен для управления модулем центрального замка автомобиля или непосредственно электроприводами замков дверей к выводам данного разъема подключены контакты двух силовых встроенных реле управления центральным замком возможные схемы подключения приведены на стр 22 23 21
- Поворота направо полярность сигнала на этом проводе зависит от точки подключения красного белого провода этого разъема 21
- Этот провод обеспечивает питание для линий управления аварийной сигнализацией это контакты 87 внутреннего реле управления аварийной сигнализацией провод защищен предохранителем рассчитанным на ток не более 15 а 21
- Программирование брелоков 33
- Вы можете выйти из режима программирования на любом шаге для этого не предпринимайте никаких действий в течение 4 х секунд 36
- Если вы услышали один продолжительный сигнал сирены то это означает выход системы из режима программирования функций для продолжения программирования необходимо повторить все действия начиная с шага 1 36
- Если при выборе функции вы ошиблись с количеством нажатий и или отсутствуют сигналы сирены и аварийной сигнализации то необходимо повторить все действия начиная с шага 1 36
- Примечание 36
- Программирование функций системы с помощью брелока возможно только при выключенном зажигании в режиме снято с охраны 2 если необходимо изменить более одной функции из выбранного вами меню то выбор каждой функции для изменения необходимо начинать с шага 1 36
- Данная программируемая функция имеет три значения 39
- При дистанционном отпирании замка багажника система снимается с охраны но не отпирает центральный замок если багажник не открывался система через 30 сек вернется в режим охраны независимо от состояния программируемой функции 1 8 заводское значение 2 при дистанционном отпирании замка багажника система снимается с охраны и отпирает центральный замок если багажник не открывался система через 30 сек вернется в режим охраны независимо от состояния 39
- Эта функция позволяет пользователю выбрать снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет 39
- Данная программируемая функция имеет четыре значения 44
- Неправильная установка значения программируемой функции 1 10 может привести к отказу оборудования или созданию аварийной ситуации на дороге режим jackstop может использоваться только в экстренных случаях так как он предусматривает остановку двигателя во время движения то в некоторых случаях это может быть опасно 44
- Подсветка выключена заводское значение 2 подсветка в течение 15 ти сек после постановки на охрану 3 подсветка в течение 15 ти сек после снятия с охраны 4 подсветка в течение 15 ти сек после постановки и снятия с охраны 44
- Эта функция позволяет включить или выключить освещение пространства около автомобиля в течение 15 сек после постановки и снятия с охраны при помощи аварийной сигнализации данная опция позволяет сделать более удобной эксплуатацию автомобиля в темное время суток 44
- Эта функция позволяет пользователю ограничить время работы двигателя в режимах автоматического запуска и pit stop 44
- Данная программируемая функция имеет два значения 52
- Данная программируемая функция имеет четыре значения 52
- Срабатывание зоны предупреждения датчика удара сопровождается миганием аварийной сигнализации заводское значение 2 мигание аварийной сигнализации при срабатывании зоны предупреждения датчика удара выключено 52
- Эта функция позволяет включить или выключить сигналы аварийной сигнализации сопровождающие срабатывание зоны предупреждения датчика удара отключение аварийной сигнализации позволяет существенно уменьшить разряд аккумуляторной батареи в случае частых срабатываний датчика по зоне предупреждения включение аварийной сигнализации в некоторых моделях автомобилей может выводить из спящего режима штатное электрооборудование 52
- Эта функция предназначена для настройки системы при необходимости учета задержки выключения света в салоне 52
- Для заметок 67
- Для заметок 68
