40
| Извлечение системной платы
3

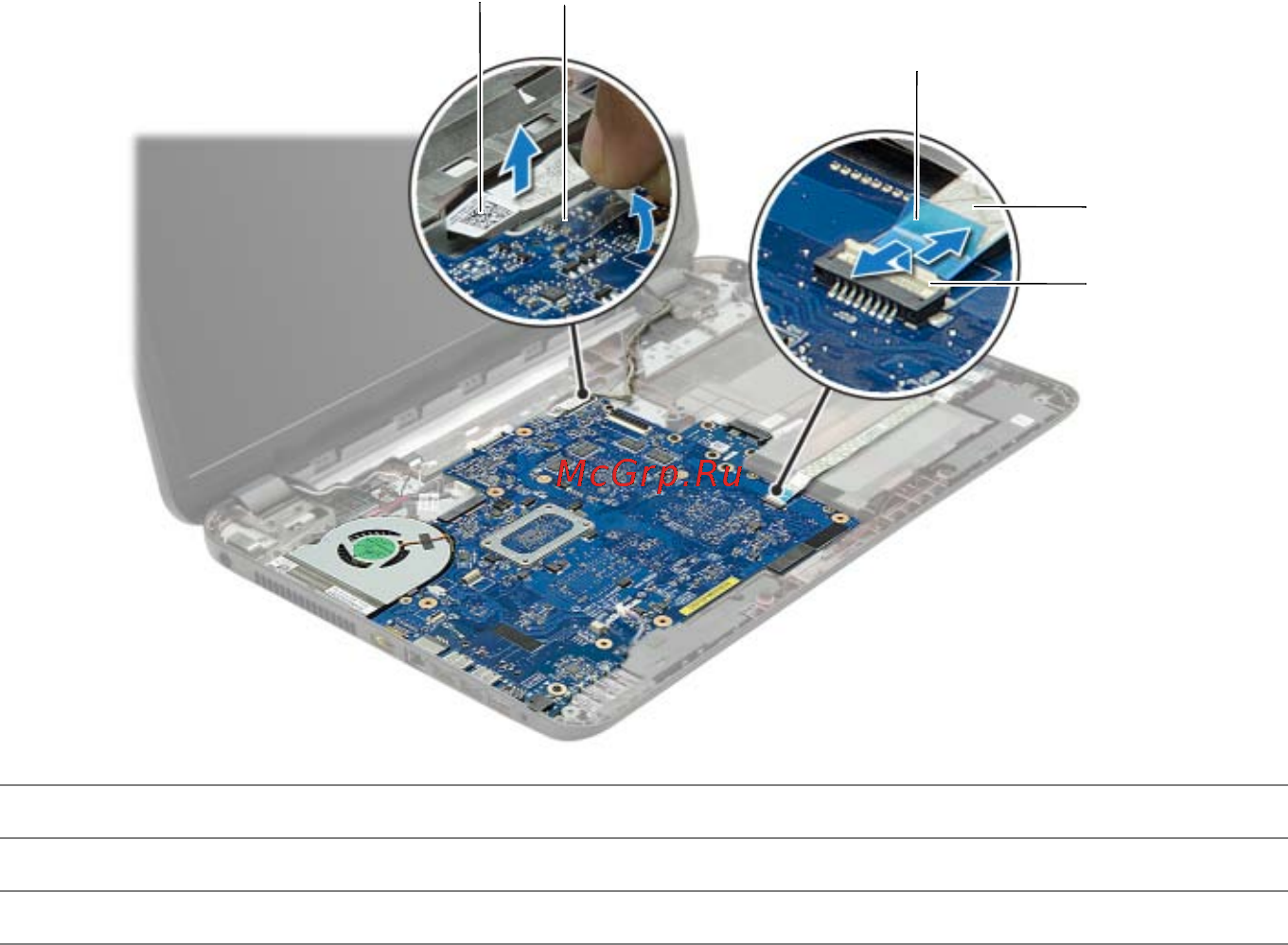

Отклейте ленту, которой кабель дисплея крепится к системной плате, и отсоедините
кабель дисплея от системной платы.
4
Приподнимите защелку разъема и, используя приклеенный язычок, отсоедините кабель
платы ввода&вывода от системной платы.
1
кабель дисплея
2
лента
3
язычок
4
кабель платы ввода'вывода
5
защелка разъема
2
3
4
5
1
