Снятие панели дисплея |
63
Последовательность действий
1

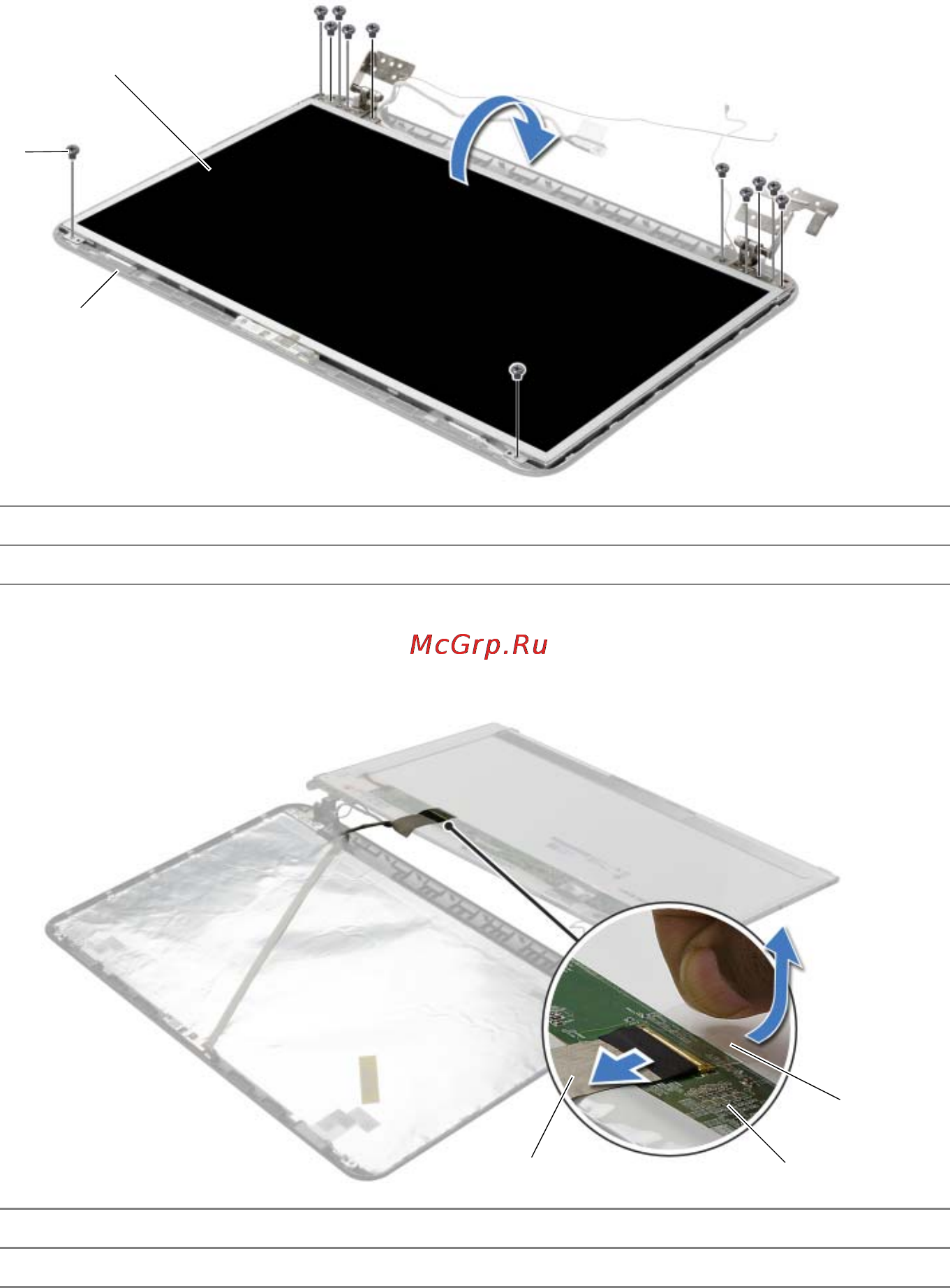

Выверните винты, которыми панель дисплея крепится к задней крышке дисплея.
2
Осторожно поднимите панель дисплея и переверните ее.
3
Открепите ленту, наклеенную поверх кабеля дисплея.
4
Отсоедините кабель дисплея от платы дисплея.
1
панель дисплея
2
винты (12)
3
задняя крышка дисплея
1
кабель дисплея
2
панель дисплея
3
лента
2
3
1
1
3
2
